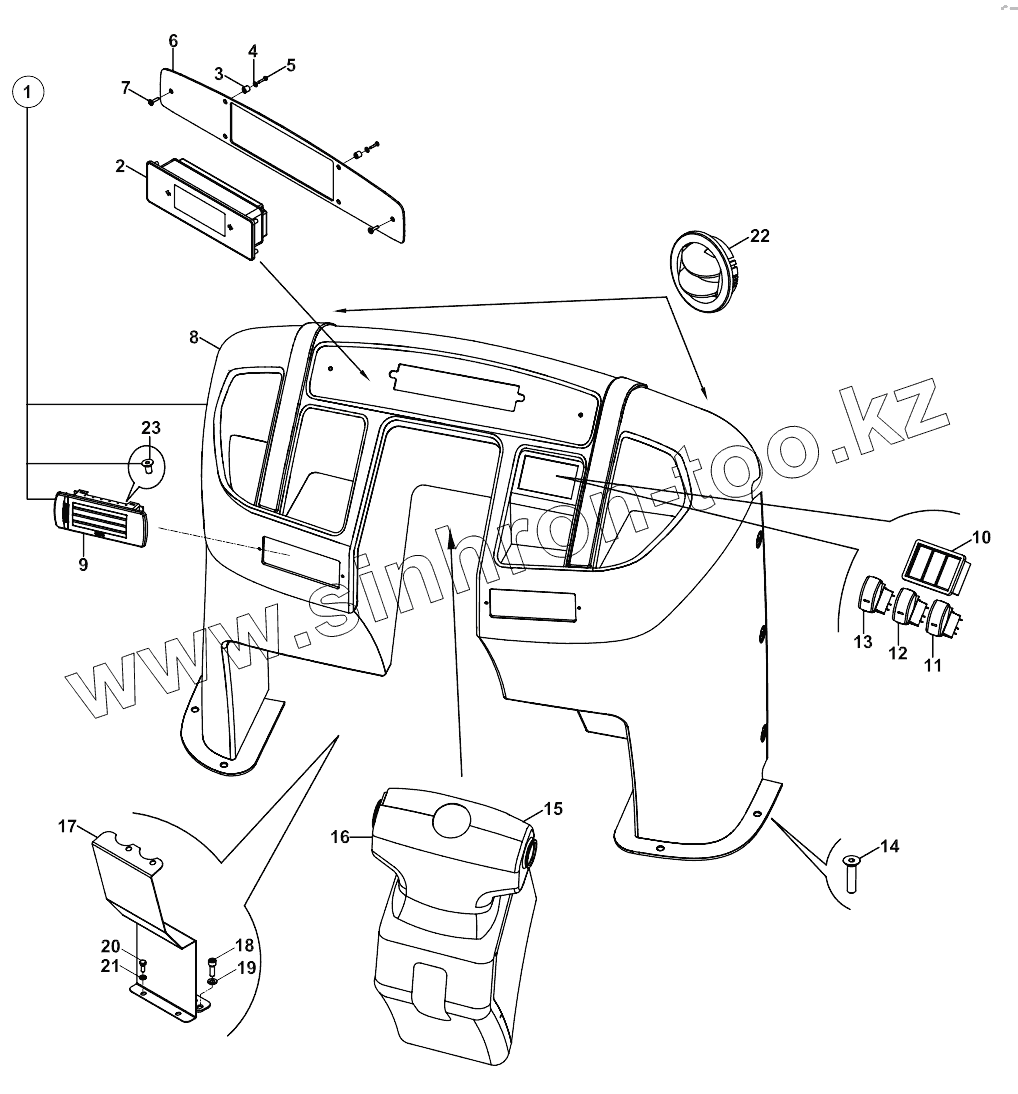

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. COVER, FRONT, CONTROL A19001-A19078

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
23
22
21
20
19
18
17
16
15
14
1
10
9
8
7
6
5
4
3
2
Позиция на иллюстрации Заводской номер детали Название детали
12B 520/31080 Button, hazard warning light
23 N04/1210350 Screw
22 F25/20505 Diffuser, Air
21 N03/0100013 Washer, Pln.
20 N01/0221478 Bolt, Hex.
19 N03/1170017 WASHER M8
18 N01/5890470 Bolt, Cylinder Head
17 020/12309 Cover
16 020/40284 Cover, steering column, front
15 020/40283 Cover, steering column, rear
14 N04/3701322 Screw
13B 520/31070 Button, headlight and tail light
13A 520/20600 SWITCH
1 018/29479 Cover, air duct
12A 520/20300 Switch, hazard warning light
11B 520/31090 Button, soft drive system
11A 520/20000 Switch, Beacon
10 520/35050 SWITCH HOUSING
9 F25/20513 Vent, air
8 020/40229 Cover, front control
7 N04/9560840 Screw m4x20
6 020/03122 Lcd, bracket
5 N04/1150074 SCREW
4 N03/0590001 WASHER
3 545/03000 HOSE
2 530/05210 Dashboard, lcd
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
