Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. COOLER A19001-

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

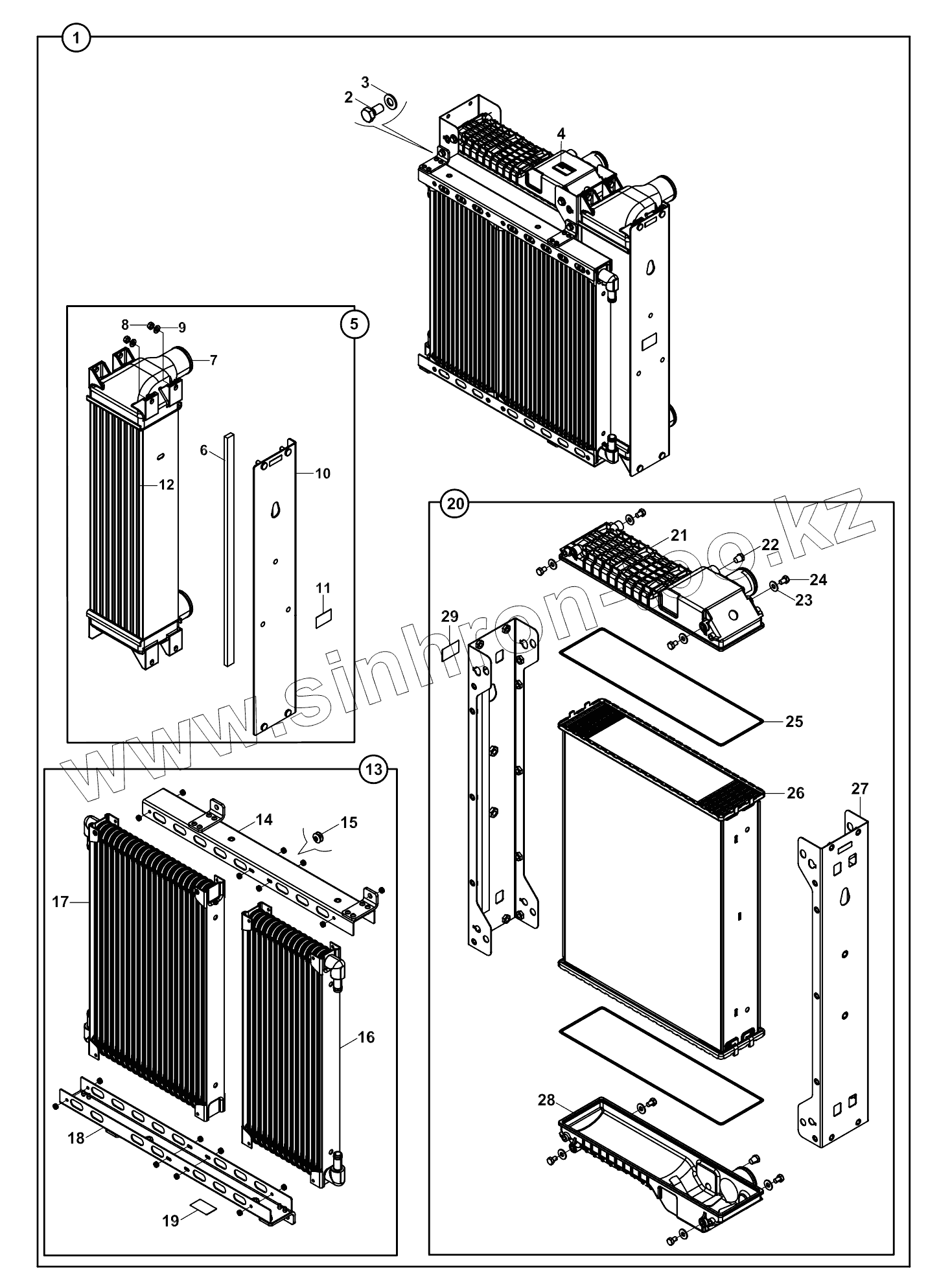

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F25/11621		Cooler, assy
2	S25/11120		Hex set screw
3	S25/11130		Washer
4	S25/11220		Label
5	F25/13110		Intercooler
6	S25/11010		Air seal
7	S25/11060		Cac in /out tank
8	S25/11180		Nut
9	S25/11130		Washer
10	S25/11050		Cac side plate
11	S25/11220		Label
12	S25/11070		Cac core assy
13	F25/12062		Cooler
14	S25/11020		Upper channel assy
15	S25/11200		Steel rivet
16	S25/11090		14 plate core assy
17	S25/11080		21 plate core assy
18	S25/11030		Lower channel assy
19	S25/11220		Label
20	F25/11228		Radiator water cooler
21	S25/11140		Tank
22	S25/11160		Plug
23	S25/11210		Washer
24	S25/11190		Hex set screw
25	S25/11150		Gasket
26	S25/11100		Core assy
27	S25/11040		Sidemember
28	S25/11170		Tank
29	S25/11220		Label

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
