Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. BREAKER, ALICON B70 A20945-

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
15
16
17
18

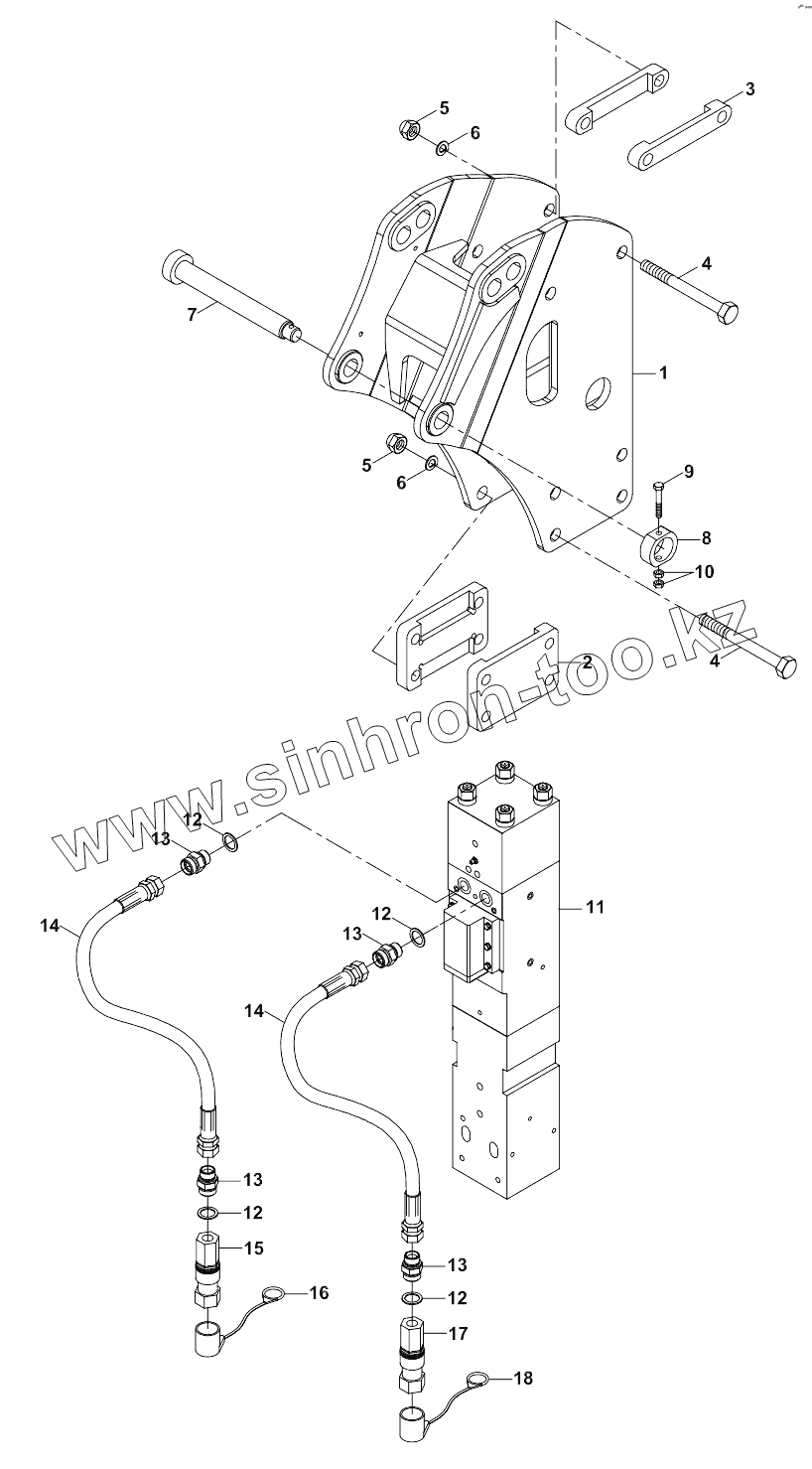

Позиция на иллюстрации Заводской номер детали Название детали
1 SIDEBRACKET Side bracket
2 S45/15042 Frame
3 S45/15043 Stopper
4 S45/15049 Bolt
5 S45/15046 Nut
6 S45/15220 Washer
7 PIN,BRACKET Pin, bracket
8 RING,STOP Ring, stop
9 S45/15031 Bolt
10 S45/15032 Nut
11 BREAKER Breaker
12 N03/0000025 WASHER
13 806/24230 ADAPTER
14 666/44M1190 Hose
15 N16/9900101 Quick coupling, female
16 F99/00351 Cover
17 N16/9900102 Quick coupling, male
18 F99/00350 Cover
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
