Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. AUGER A19001-

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

8

8

9

10

11

11

12

12

13

14

15

15

16

17

17

17

17

18

19

19

19

19

20

21

22

22

22

22

23

24

25

26

27

28

29

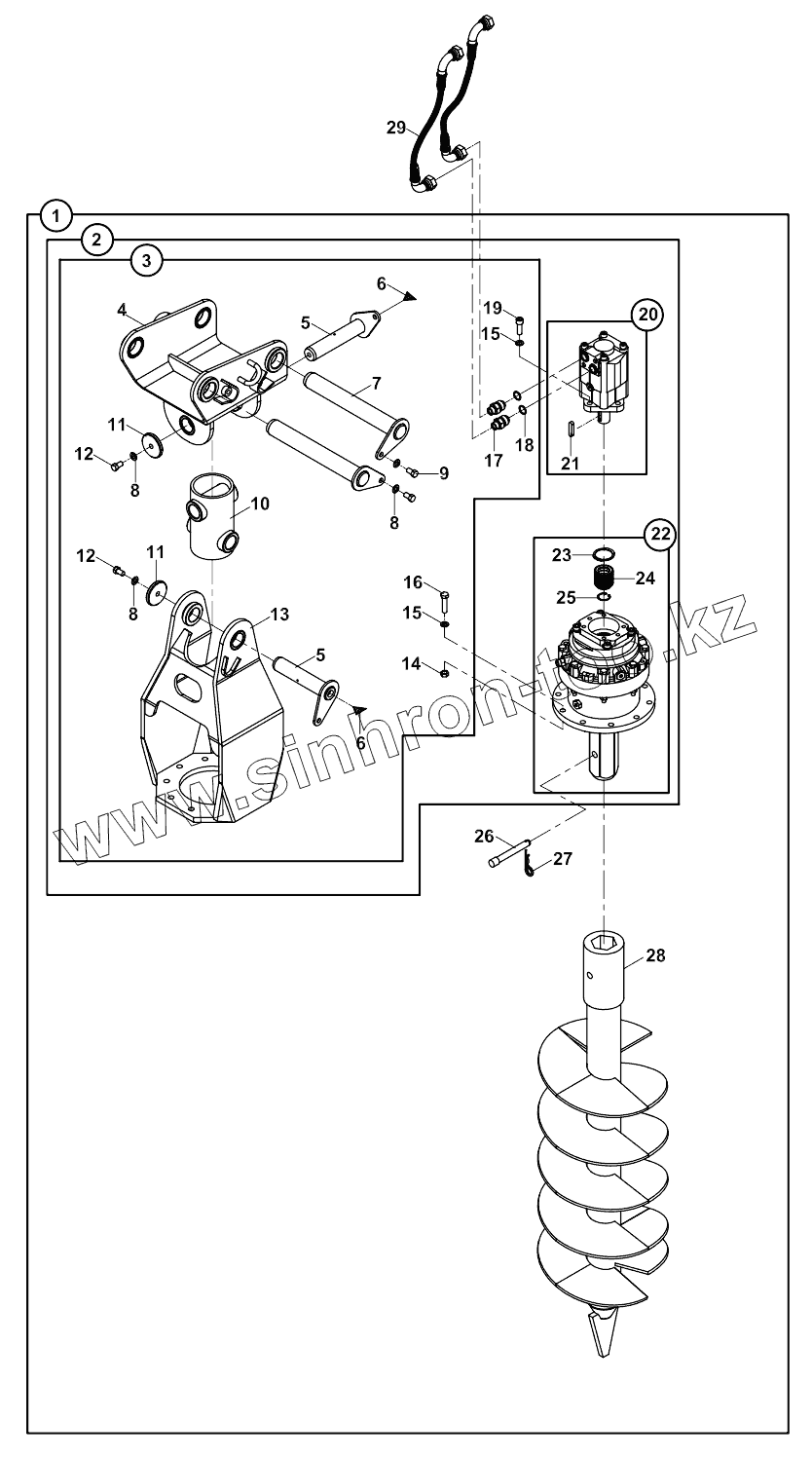

Позиция на иллюстрации	Заводской номер детали		Название детали
1	078/00040		Auger, assy
2	078/10030		Bracket, assy
3	078/10001		Bracket, assy
4	078/20000		Bracket, upper
5	811/01008		Pin, pivot
6	N08/1210020		Lubricants
7	811/01040		PIN
8	N03/2500016		WASHER M12
9	N01/0222798		BOLT M12x20
10	078/90020		Connector, joint
11	805/00685		Washer
12	N01/0222822		Bolt, Hex.
13	078/20500		Bracket, lower
14	N02/3570242		Nut, Hex.
15	N03/0810001		Washer
16	N01/0370866		BOLT M12x50
17	806/03075		Adapter
17	806/24026		ADAPTER
18	N03/0221252		WASHER
19	N01/5871178		Bolt
19	N01/0222858		BOLT M12x35
20	F14/17800		Motor, hydraulic
21	N50/0100108		Wedge
22	F49/01070		Gear box, planetary
22	F49/01000		Gear box, planetary
23	N05/0020090		RETAINING RING
24	F49/01090		Coupling
25	N05/0220071		Retaining ring
26	801/10070		Pin
27	N06/3004064		Pin
28	078/20800		Auger
29	665/3321190		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
