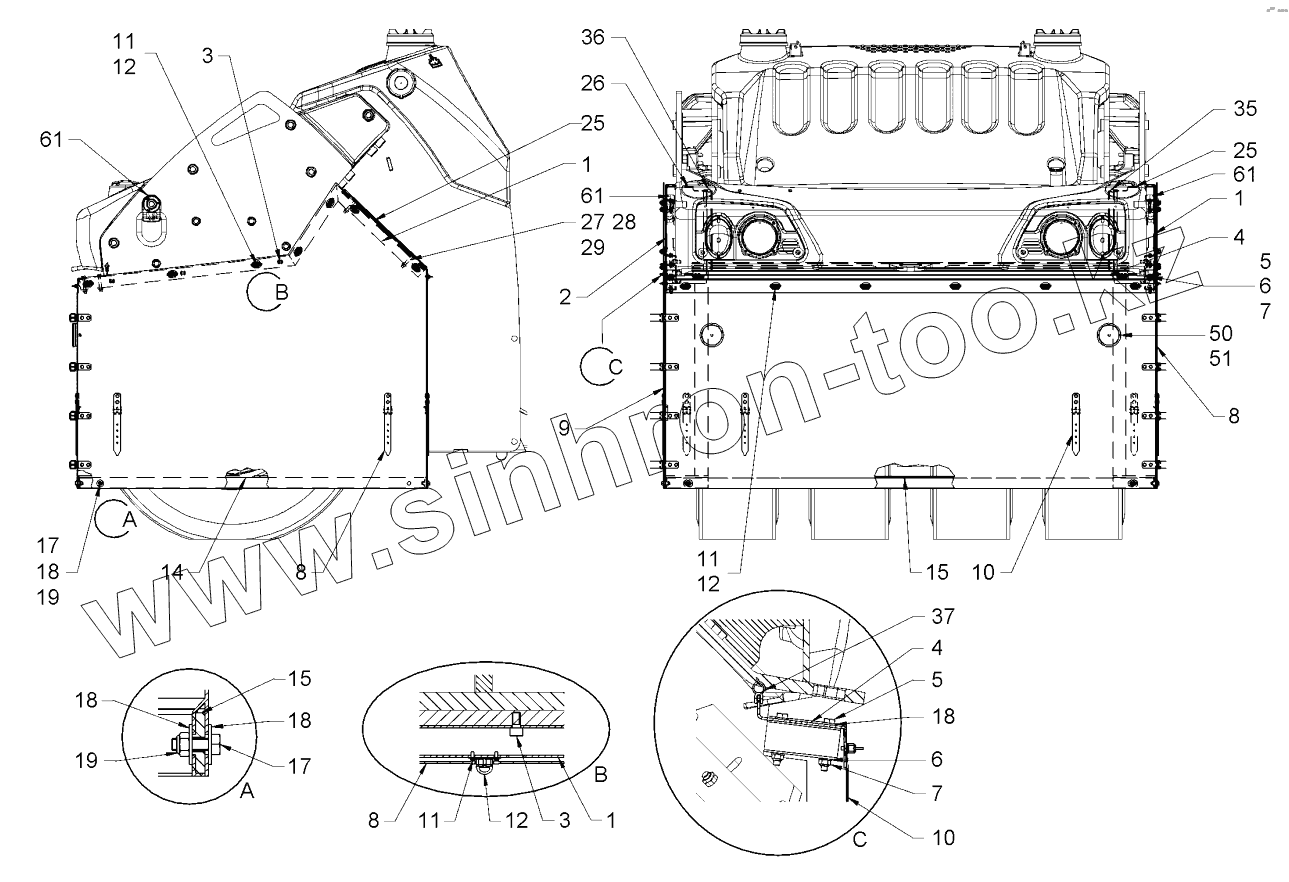

Каталог запасных частей к технике: HAMM HD90. THERMAL SCUFFLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
10
11
11
11
12
12
12
14
15
15
17
17
18
18
18
18
19
19
25
25
26
27
28
29
35
36
37
50
51
61
61
61
Позиция на иллюстрации Заводской номер детали Название детали
1 2182144 HOLDER SYSTEM
2 2182145 HOLDER SYSTEM
3 214434 CHEESE-HEAD SCREW
4 2182155 METAL PLATE
5 2143762 HEXAGON SCREW
6 2175172 LOCKING WASHER
7 2127020 HEXAGONAL NUT
8 2182172 THERMAL SCUFFLE
9 2182173 THERMAL SCUFFLE
10 871052 THERMAL SCUFFLE
11 267694 BOLT RIVET
12 285080 ROTARY LOCK
14 1490982 FLAT STEEL
15 1490974 FLAT STEEL
17 213829 HEXAGON SCREW
18 260983 WASHER
19 2127020 HEXAGONAL NUT
25 2182148 METAL PLATE
26 2182150 METAL PLATE
27 2143762 HEXAGON SCREW
28 2175172 LOCKING WASHER
29 2127020 HEXAGONAL NUT
35 613794 SEALING PROFILE
36 613794 SEALING PROFILE
37 613794 SEALING PROFILE
50 221074 REAR REFLECTOR
51 284882 WASHER
61 2271766 LIFTING LUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
