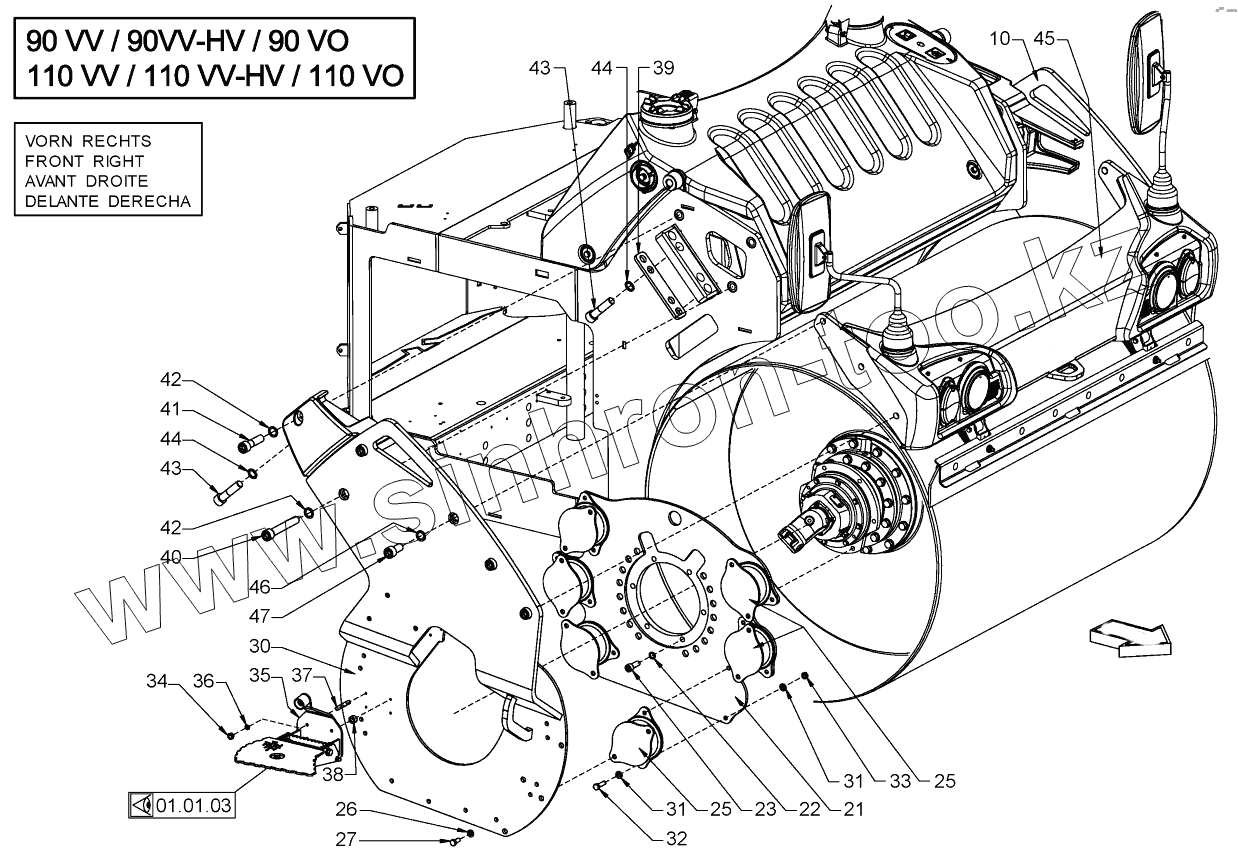

Каталог запасных частей к технике: HAMM HD90. SUSPENSION (ROLLER DRUM FRONT)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
21
22
23
25
25
26
27
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
10 2185005 BOW PLATE
21 2117371 DRIVER
22 1237608 LOCKING WASHER
23 356255 CHEESE-HEAD SCREW
25 1487116 SILENTBLOC
26 2175175 LOCKING WASHER
27 213942 HEXAGON SCREW
30 2185006 BOW PLATE
31 2175175 LOCKING WASHER
32 213942 HEXAGON SCREW
33 2136712 SAFETY NUT
34 2127020 HEXAGONAL NUT
35 2135296 HINGED STEP COMPL.,VR+HL
36 2175172 LOCKING WASHER
37 2540266 STUD SCREW
38 1502352 DISTANCE BUSH
39 2121262 METAL PLATE
40 2055303 CHEESE-HEAD SCREW
41 396338 CHEESE-HEAD SCREW
42 1237624 LOCKING WASHER
43 380814 CHEESE-HEAD SCREW
44 1237624 LOCKING WASHER
45 2121909 TRAVERSE
46 1237624 LOCKING WASHER
47 1238736 CHEESE-HEAD SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
