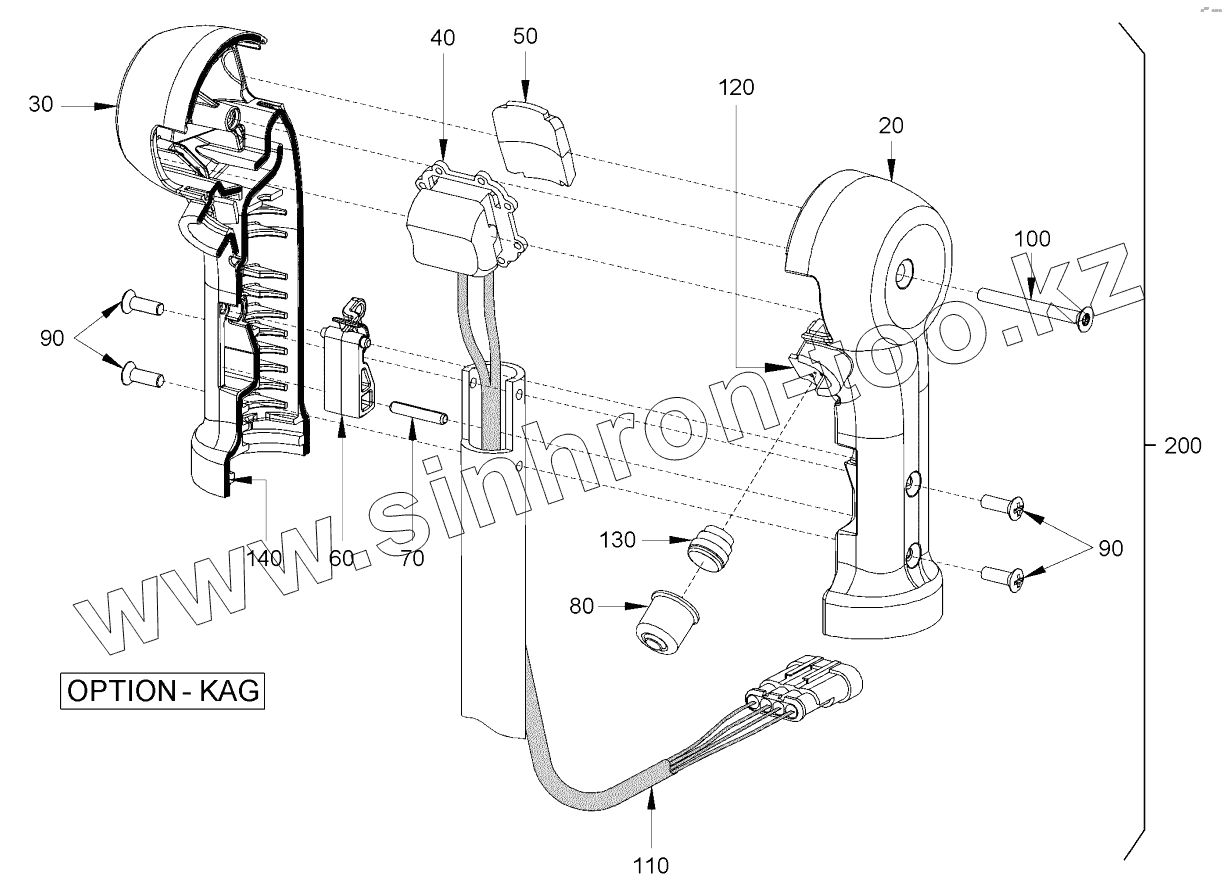

Каталог запасных частей к технике: HAMM HD90. ELECTRICAL SYSTEM (EDGE PRESSING AND CUTTING DEVICE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
30
40
50
60
70
80
90
90
100
110
110
110
120
130
140
200
200
200
200
Позиция на иллюстрации Заводской номер детали Название детали
20 1512803 HANDLE
30 1512811 HANDLE
40 2201073 ROCKER SWITCH EDGE PRESS. + CUTTING ASSEMBLY
50 1512951 COVER
60 1512838 OPERATING LEVER
70 2051008 CLAMPING SLEEVE
80 1512862 COVER
90 393053 RAISED COUNTERSUNK HEAD SCREW
100 2020530 RAISED COUNTERSUNK HEAD SCREW
110 2120086 CABLE HARNESS RIGHT
110 2200495 WIRE HARNESS DRIVE LEVER
110 2120088 CABLE HARNESS LEFT
120 1512870 CIRCUIT BOARD
130 388955 PUSHBUTTON
140 613697 ROUND CABLE
200 2111572 DRIVE LEVER RIGHT
200 2111644 DRIVE LEVER LEFT
200 2192187 DRIVE LEVER
200 2192188 DRIVE LEVER LEFT,COMPL.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
