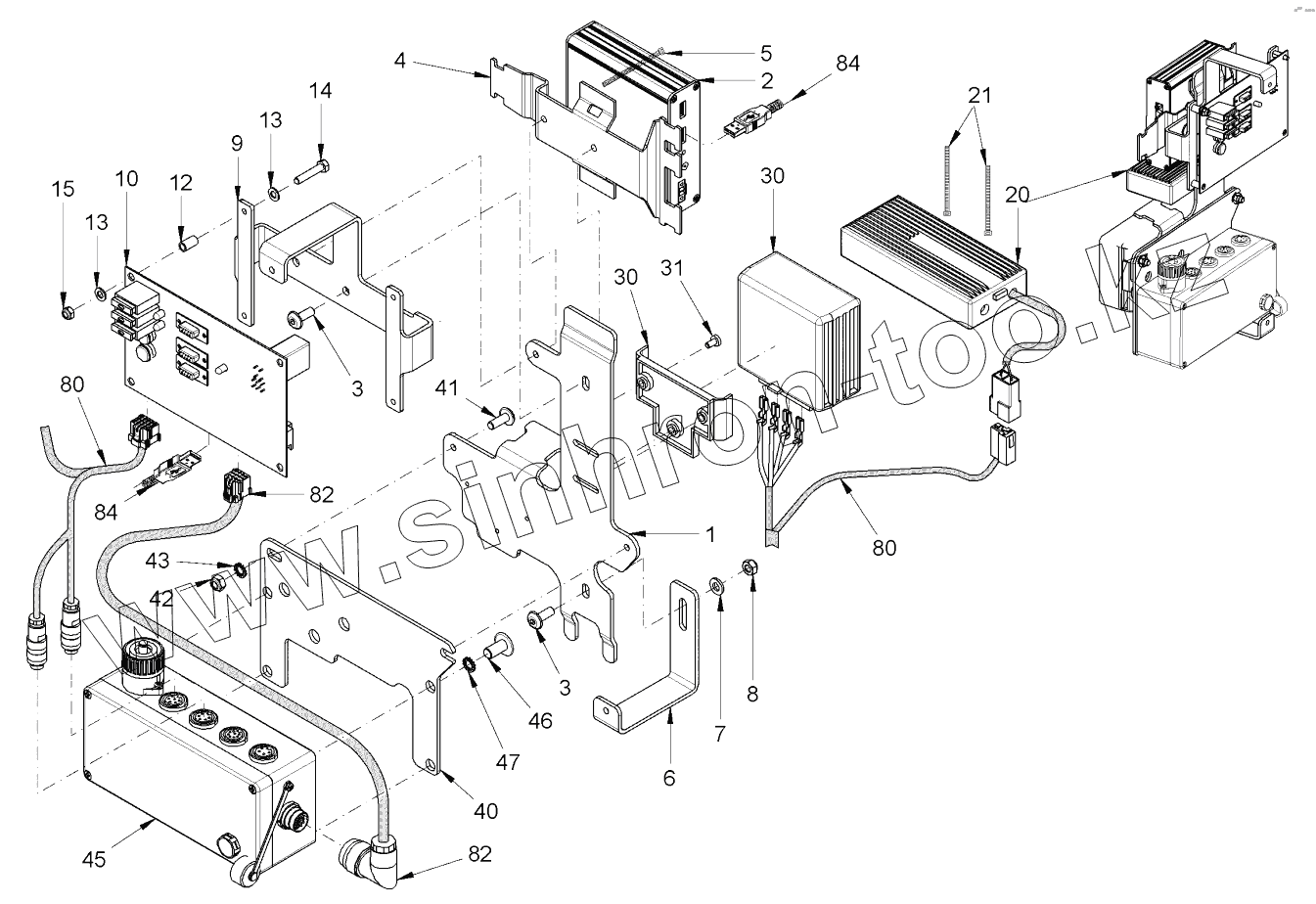

Каталог запасных частей к технике: HAMM HD90. COMPACTOMETER, HCQ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
5
6
7
8
9
10
12
13
13
14
15
20
21
30
30
31
40
41
42
43
45
46
47
80
80
82
82
84
84
Позиция на иллюстрации Заводской номер детали Название детали
1 2172718 RETAINING SHEET
2 2272244 ELECTRONIC UNIT WITH HOUSING
2 2272244 ELECTRONIC UNIT WITH HOUSING
2 2454766 ELECTRONIC UNIT WITH HOUSING
3 2024268 FILLISTER HEAD SCREW
4 2278516 METAL PLATE
5 267341 WIRE FASTENER
6 2172860 METAL PLATE
7 216577 WASHER
8 2257942 HEXAGONAL NUT
9 2172716 METAL PLATE
10 2173058 CIRCUIT BOARD
12 2071339 DISTANCE BUSH
13 354589 SERRATED LOCK WASHER
14 213772 HEXAGON SCREW
15 1270648 HEXAGONAL NUT
20 2083693 ADAPTER
21 267341 WIRE FASTENER
30 2134321 VOLTAGE TRANSFORMER
31 226025 FILLISTER HEAD SCREW
40 2172717 METAL PLATE
41 2135527 FILLISTER HEAD SCREW
42 2257942 HEXAGONAL NUT
43 320862 SERRATED LOCK WASHER
45 2177293 CALCULATOR
46 2119339 HEXAGON SCREW
47 216593 WASHER
80 2173891 CABLE HARNESS
82 2173801 CABLE HARNESS
84 2179210 CABLE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
