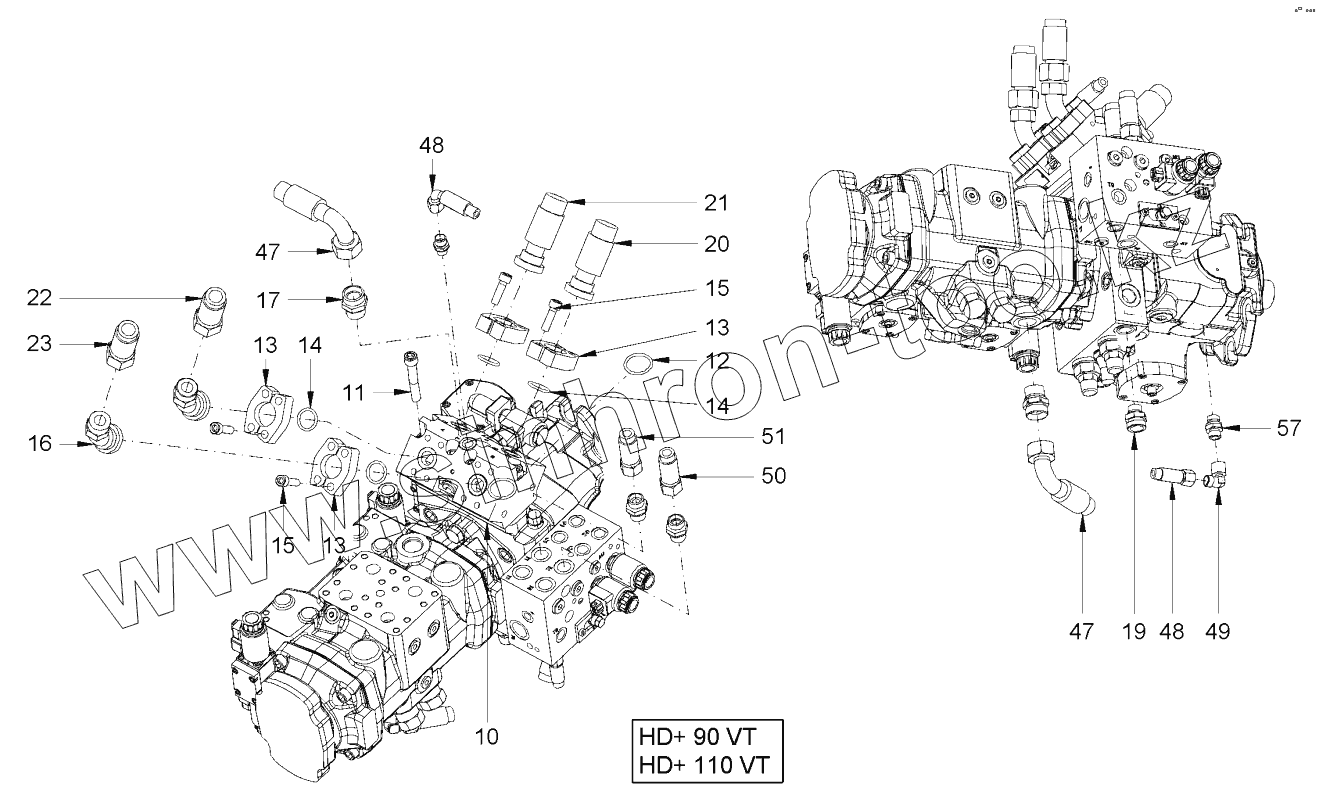

Каталог запасных частей к технике: HAMM HD90. ADVANCE DRIVE (TIRES) VERSION, VT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
13
13
13
14
14
15
15
16
17
19
20
21
22
23
47
47
48
48
49
50
51
57
Позиция на иллюстрации Заводской номер детали Название детали
10 2297815 CONNECTING BLOCK COMPL.
11 1210025 CHEESE-HEAD SCREW
12 267465 O-RING SEAL
13 267457 SAE-FLANGE HALF
14 267465 O-RING SEAL
15 1264893 SAFETY SCREW
16 389277 INTERMEDIATE PIECE
17 327832 STRAIGHT SCREWED SOCKET
19 206350 STRAIGHT SCREWED SOCKET
20 2130001 HOSE
21 2130002 HOSE
22 2131913 HOSE
23 2131908 HOSE
47 2113039 HOSE
48 2113040 HOSE
49 317829 ELBOW ADJUSTABLE
50 2129989 HOSE
51 2131912 HOSE
57 278777 STRAIGHT SCREWED SOCKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
