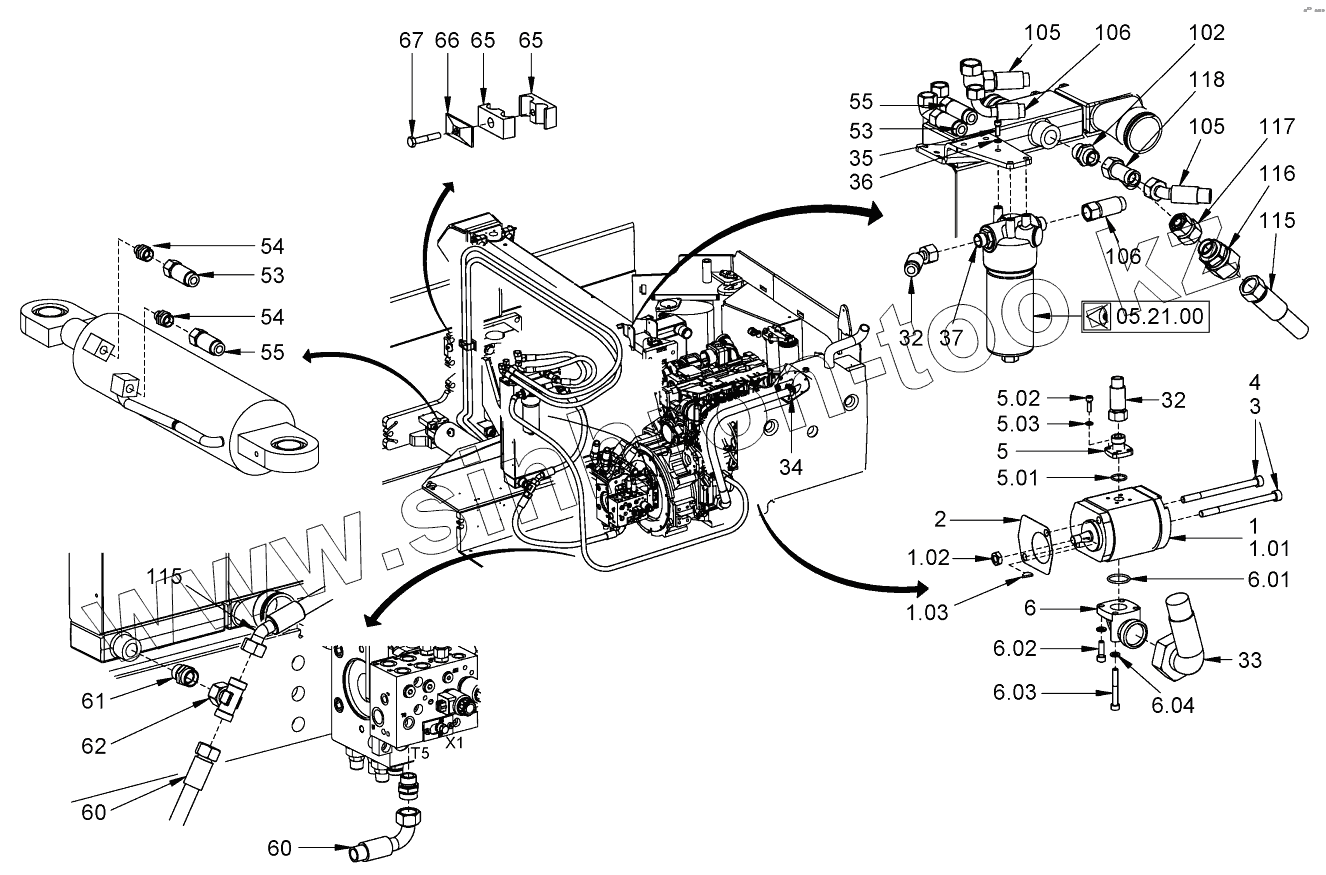

Каталог запасных частей к технике: HAMM HD110. STEERING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.01
1.02
1.03
2
3
4
5
5.01
5.02
5.03
6
6.01
6.02
6.03
6.04
32
32
33
34
35
36
37
53
53
54
54
55
55
60
60
61
62
65
65
66
67
102
105
105
106
106
115
115
116
117
118
Позиция на иллюстрации Заводской номер детали Название детали
1 2140200 GEAR PUMP
1.01 2139236 SET OF SEALS
1.02 249610 HEXAGONAL NUT
1.03 278327 SHAFT KEY
2 599573 SEALING
3 313351 CHEESE-HEAD SCREW STANDARD, M10X140
4 1485245 U-WASHER
5 206695 STRAIGHT FLANGE JOINT
5.01 396532 O-RING SEAL
5.02 214418 CHEESE-HEAD SCREW
5.03 216666 SPRING RING
6 2024037 ANGLE FLANGE SCREWING
6.01 1280368 O-RING SEAL
6.02 214418 CHEESE-HEAD SCREW
6.03 325449 CHEESE-HEAD SCREW
6.04 216666 SPRING RING
32 2113035 HOSE
33 2113051 HOSE
34 2039101 HOSE CLAMP
35 2119339 HEXAGON SCREW
36 2175172 LOCKING WASHER
37 315699 STRAIGHT SCREWED SOCKET
53 2129994 HOSE
54 381063 STRAIGHT SCREWED SOCKET
55 2129990 HOSE
60 2113038 HOSE
61 317195 STRAIGHT SCREWED SOCKET
62 328251 T-PIECE ADJUSTABLE
65 387401 HALF-CLIP
66 387380 TOP COVER
67 2546489 HEXAGON SCREW
102 396729 STRAIGHT SCREWED SOCKET
105 2113121 HOSE
106 2113036 HOSE
115 2161666 HOSE
116 371084 NON-RETURN VALVE
117 2160163 REDUCING COUPLING
118 355658 ELBOW ADJUSTABLE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
