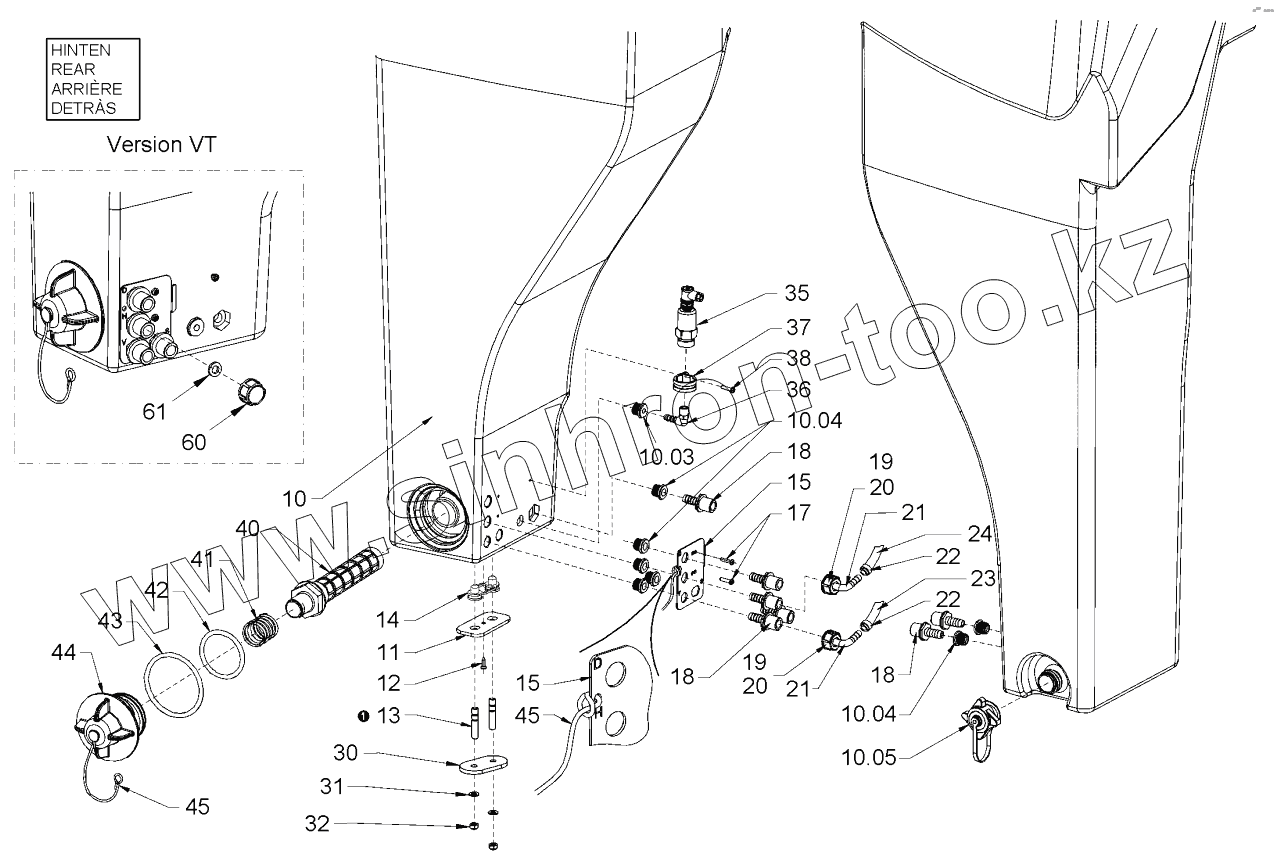

Каталог запасных частей к технике: HAMM HD110. SPRINKLING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
10.03
10.04
10.04
10.05
11
12
13
14
15
15
17
18
18
18
19
19
20
20
21
21
22
22
23
24
30
31
32
35
36
37
38
40
41
42
43
44
45
45
60
61
Позиция на иллюстрации Заводской номер детали Название детали
10 2092900 WATER TANK
10.03 2034841 RUBBER SPOUT
10.04 2034650 RUBBER SPOUT
10.05 2070660 DRAIN PLUG
11 1520482 METAL PLATE
12 2039533 SHEET METAL SCREW OPTIONAL, RADIO
13 2168705 STUD SCREW
14 882380 HOLDER
15 2075714 METAL PLATE
17 2082793 FILLISTER HEAD SCREW
18 2075754 STRAIGHT SCREWED SOCKET
19 2076065 UNION NUT
20 2076083 O-RING SEAL
21 2076059 STRAIGHT SCREWED SOCKET
22 2035621 HOSE CLAMP
23 614170 HOSE
24 614170 HOSE
30 1520814 METAL PLATE
31 2175174 LOCKING WASHER
32 2127021 HEXAGONAL NUT
35 2136472 PRESSURE SENSOR
36 2025942 ANGLE SCREWED SOCKET
37 2057865 PIPE CLIP
38 2082793 FILLISTER HEAD SCREW
40 2033909 STRAINER
41 2035783 COMPRESSION SPRING
42 2035815 O-RING SEAL
43 2035816 O-RING SEAL
44 2031438 DRAIN PLUG
45 1265849 SAFETY CORD
60 2024782 CAP VERSION ONLY,VT, VT-S
61 1253395 SEALING VERSION,VT, VT-S
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
