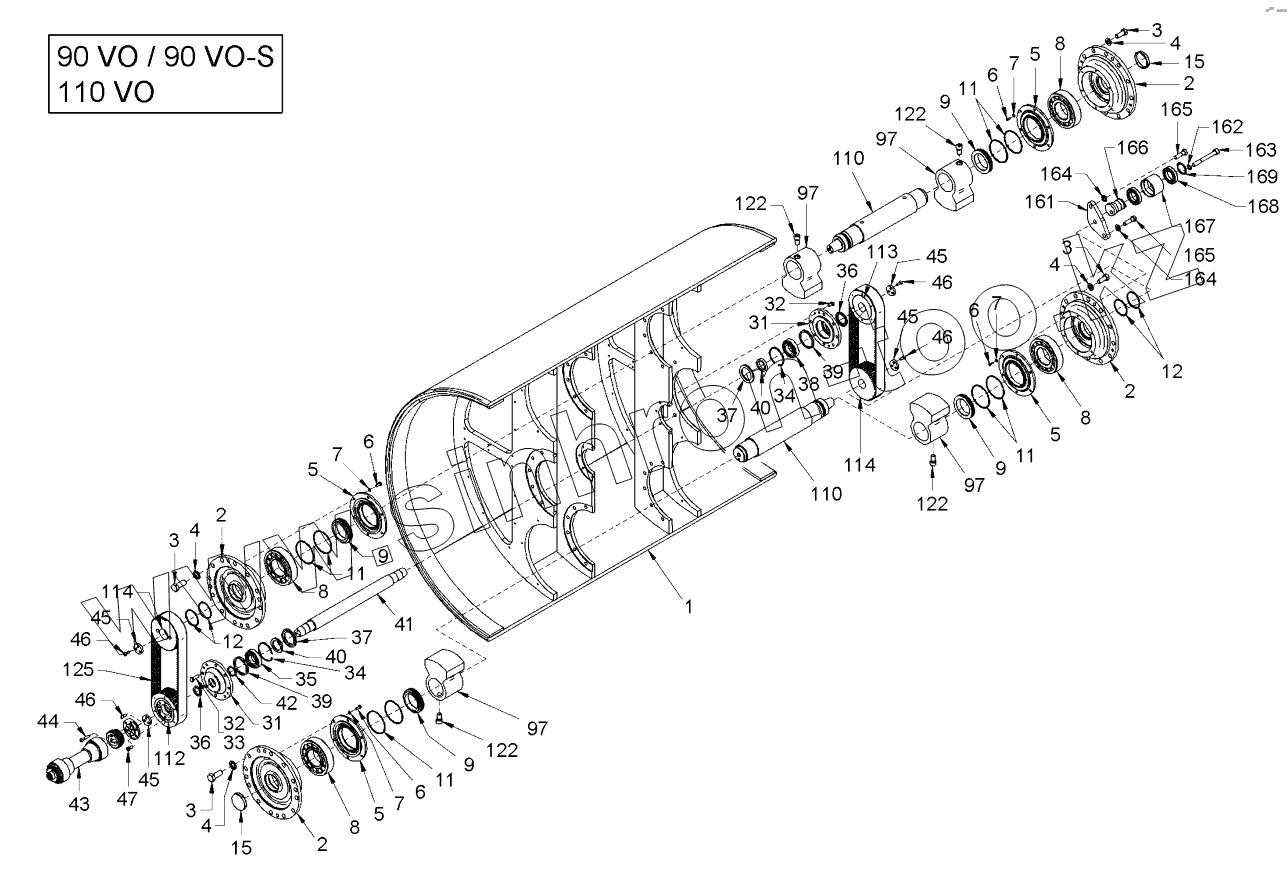

Каталог запасных частей к технике: HAMM HD110. SMOOTH ROLLER DRUM WITH OSCILLATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
11
11
11
11
12
12
15
15
31
31
32
32
33
34
34
35
36
36
37
37
38
39
39
40
40
41
42
43
44
45
45
45
45
46
46
46
46
47
97
97
97
97
97
97
97
97
110
110
112
113
114
114
122
122
122
122
125
161
162
163
164
164
165
165
166
167
168
169
Позиция на иллюстрации Заводской номер детали Название детали
1 890138 ROLLER DRUM
2 1422057 FLANGE
3 2119455 HEXAGON SCREW
4 2175178 LOCKING WASHER
5 1422073 LID
6 2119340 HEXAGON SCREW
7 2175172 LOCKING WASHER
8 397539 CYLINDRICAL ROLLER BEARING
9 1424793 RING
11 397580 DISC RING
12 397571 DISC RING
15 397563 CAP
31 2177328 FLANGE
32 2119449 HEXAGON SCREW
33 2175174 LOCKING WASHER
34 217565 CIRCLIP
35 2177209 CYLINDRICAL ROLLER BEARING
36 2177212 SHAFT SEAL
37 277231 SHAFT SEAL
38 208833 CYLINDRICAL ROLLER BEARING
39 2177313 RING
40 2177316 RING
41 2177356 SHAFT
42 217166 CIRCLIP
43 1518313 COUPLING
44 376485 CHEESE-HEAD SCREW
45 1460366 LOCKING WASHER
46 214426 CHEESE-HEAD SCREW
47 215015 CHEESE-HEAD SCREW
97 1460552 UNBALANCE FIXED
97 1476041 UNBALANCE FIXED
110 1460293 SHAFT
112 1460315 TOOTHED BELT PULLEY
113 1460382 TOOTHED BELT PULLEY
114 1460374 TOOTHED BELT PULLEY
122 2119296 CHEESE-HEAD SCREW
125 359645 TOOTHED BELT
161 2040481 METAL PLATE
162 1237608 LOCKING WASHER
163 364894 CHEESE-HEAD SCREW
164 2175178 LOCKING WASHER
165 2119462 HEXAGON SCREW
166 2172256 SHAFT
167 2172258 RING
168 2172228 GROOVED BALL BEARING
169 217204 CIRCLIP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
