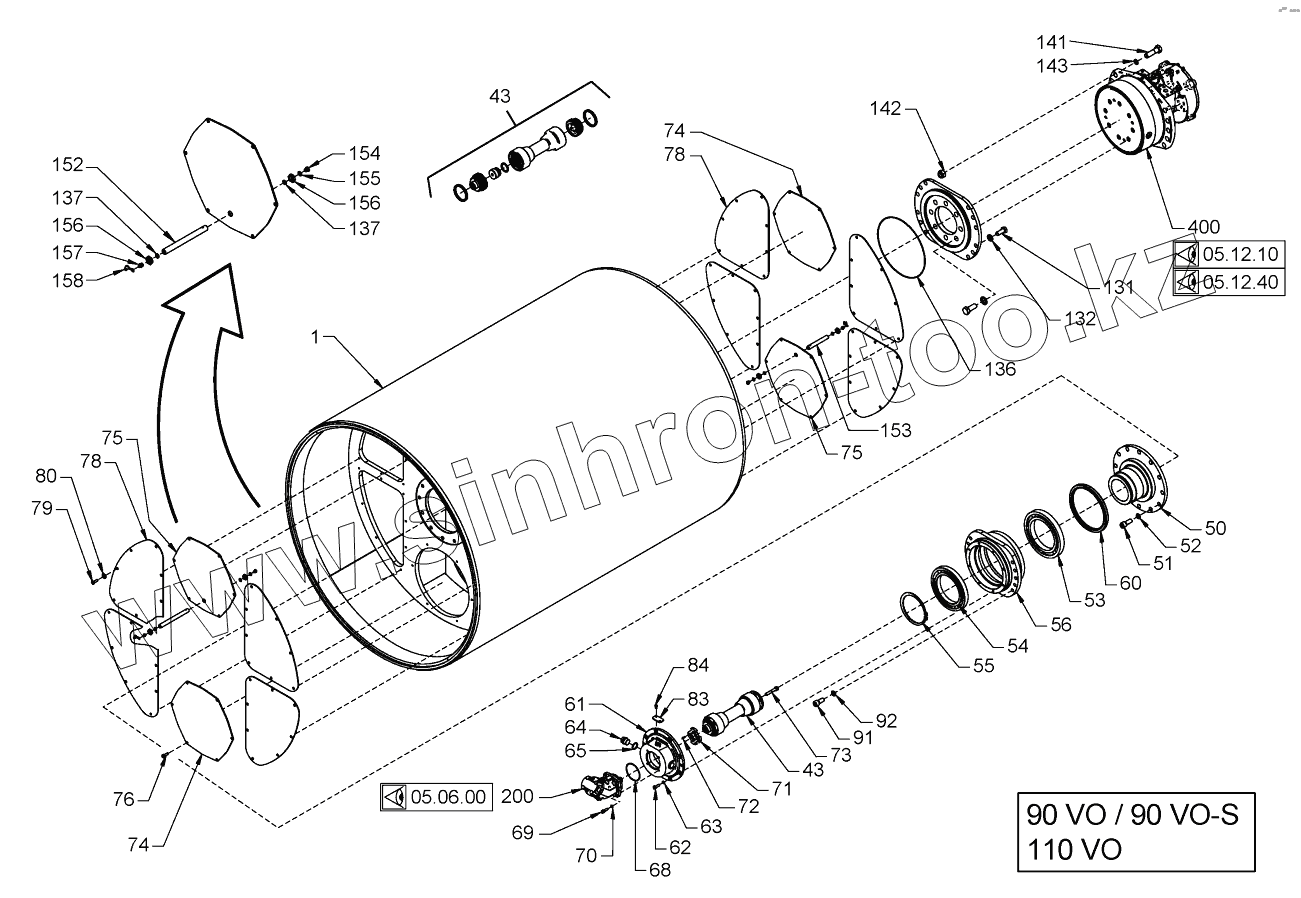

Каталог запасных частей к технике: HAMM HD110. SMOOTH ROLLER DRUM WITH OSCILLATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
43
43
50
51
52
53
54
55
56
60
61
62
63
64
65
68
69
70
71
72
73
74
74
75
75
76
78
78
79
80
83
84
91
92
131
132
136
137
137
141
142
143
152
153
154
155
156
156
157
158
200
400
400
Позиция на иллюстрации Заводской номер детали Название детали
1 890138 ROLLER DRUM
43 1518313 COUPLING
50 1518143 CONE FLANGE
51 1213830 CHEESE-HEAD SCREW
52 1237608 LOCKING WASHER
53 288268 GROOVED BALL BEARING
54 288241 GROOVED BALL BEARING
55 217115 CIRCLIP
56 1518240 FLANGE HUB
60 280402 SHAFT SEAL
61 1490494 FLANGE
62 213799 HEXAGON SCREW
63 276332 LOCKING WASHER
64 205850 LOCKING SCREW
65 219509 SEALING RING
68 261297 O-RING SEAL
69 214469 CHEESE-HEAD SCREW
70 276332 LOCKING WASHER
71 1518267 SWITCH WHEEL
72 1220632 CHEESE-HEAD SCREW
73 1210181 CHEESE-HEAD SCREW
74 1449826 LID
75 1424785 LID
76 2119340 HEXAGON SCREW
78 1449818 METAL PLATE
79 2119340 HEXAGON SCREW
80 216593 WASHER
83 1464868 COVER SHEET
84 2128329 HEXAGON SCREW
91 2119297 CHEESE-HEAD SCREW
92 1237608 LOCKING WASHER
131 1208721 HEXAGON SCREW
132 250473 WASHER VERSION 3411
136 201928 O-RING SEAL
137 219436 SEALING RING
141 1210149 HEXAGON SCREW
142 2136715 SAFETY NUT
143 383120 WASHER
152 1419463 PIPE
153 1419455 PIPE
154 391026 LOCKING SCREW
155 219355 SEALING RING DIESEL ENGINE, VERSION,2012
156 317985 HEXAGONAL NUT
157 210129 GREASING NIPPLE
158 2026460 CAP
200 397520 CONSTANT MOTOR COMPL.
400 2055345 GEAR HUB MOTOR COMPL.
400 2057204 GEAR HUB MOTOR COMPL.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
