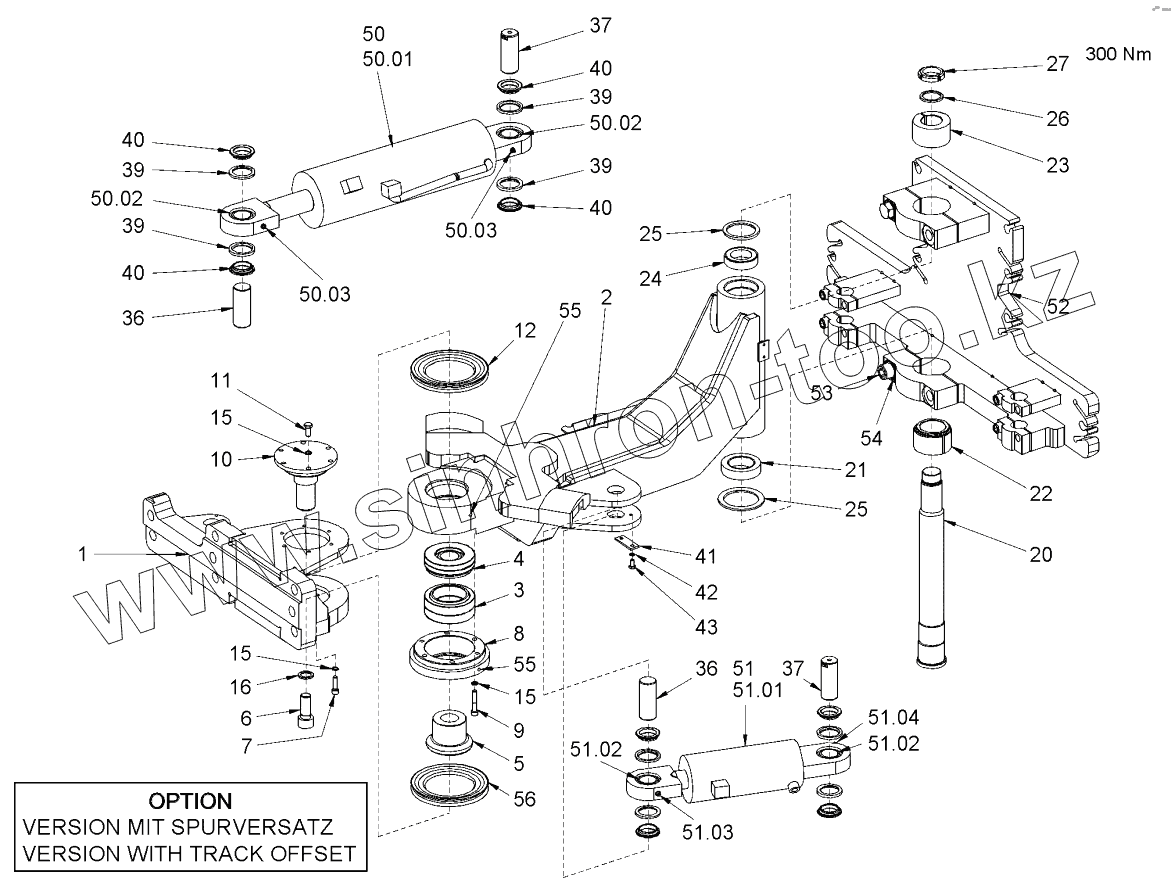

Каталог запасных частей к технике: HAMM HD110. CENTRE PIVOT ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
15
15
15
16
20
21
22
23
24
25
25
26
27
36
36
37
37
39
39
39
39
40
40
40
40
41
42
43
50
50.01
50.02
50.03
50.03
51
51.01
51.02
51.02
51.02
51.03
51.04
52
53
54
55
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 2064721 MOUNTING
2 2142884 PENDULUM JOINT
3 271268 RADIAL ROD END BEARING
4 2067203 ROD END BALL JOINT
5 2064726 BOLT
6 1238744 CHEESE-HEAD SCREW
7 214639 CHEESE-HEAD SCREW
8 2064725 FLANGE
9 214817 CHEESE-HEAD SCREW
10 2064728 BOLT
11 1209965 HEXAGON SCREW
12 2081661 SEALING RING
15 276243 LOCKING WASHER
16 1237624 LOCKING WASHER
20 1461117 SHAFT
21 261386 RADIAL ROD END BEARING
22 1461133 BUSHING
23 1461125 BUSHING
24 2143034 JOINT BEARING
25 371432 SEALING
26 218146 SPACER SHIM
27 1200577 SHAFT NUT
36 1461176 BOLT
37 2132331 BOLT
39 1233556 SEALING
40 1461184 INTERMEDIATE RING
41 541923 HOOP-STEEL
42 2175172 LOCKING WASHER
43 2119327 HEXAGON SCREW
50 2104968 STEERING CYLINDER
50.01 1456768 SET OF SEALS
50.02 1295462 RADIAL ROD END BEARING
50.03 210129 GREASING NIPPLE
51 2046163 STEERING CYLINDER
51.01 1456768 SET OF SEALS
51.02 1295462 RADIAL ROD END BEARING
51.03 210129 GREASING NIPPLE
51.04 210145 GREASING NIPPLE
52 2130396 CONSOLE
53 1212656 CHEESE-HEAD SCREW
54 2342630 LOCKING WASHER
55 210064 GREASING NIPPLE
56 2081661 SEALING RING
