Каталог запасных частей к технике: HAMM HD110. CANOPIES AND COVERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
20
20
20
20
20
20
21
21
22
22
23
24
25
29
30
30.01
31
32
35
36
40
41
42
43
44
45
46
47
48
50
51
52
53
110
111
112
113
115
115
116
116
117
118
125
126
127

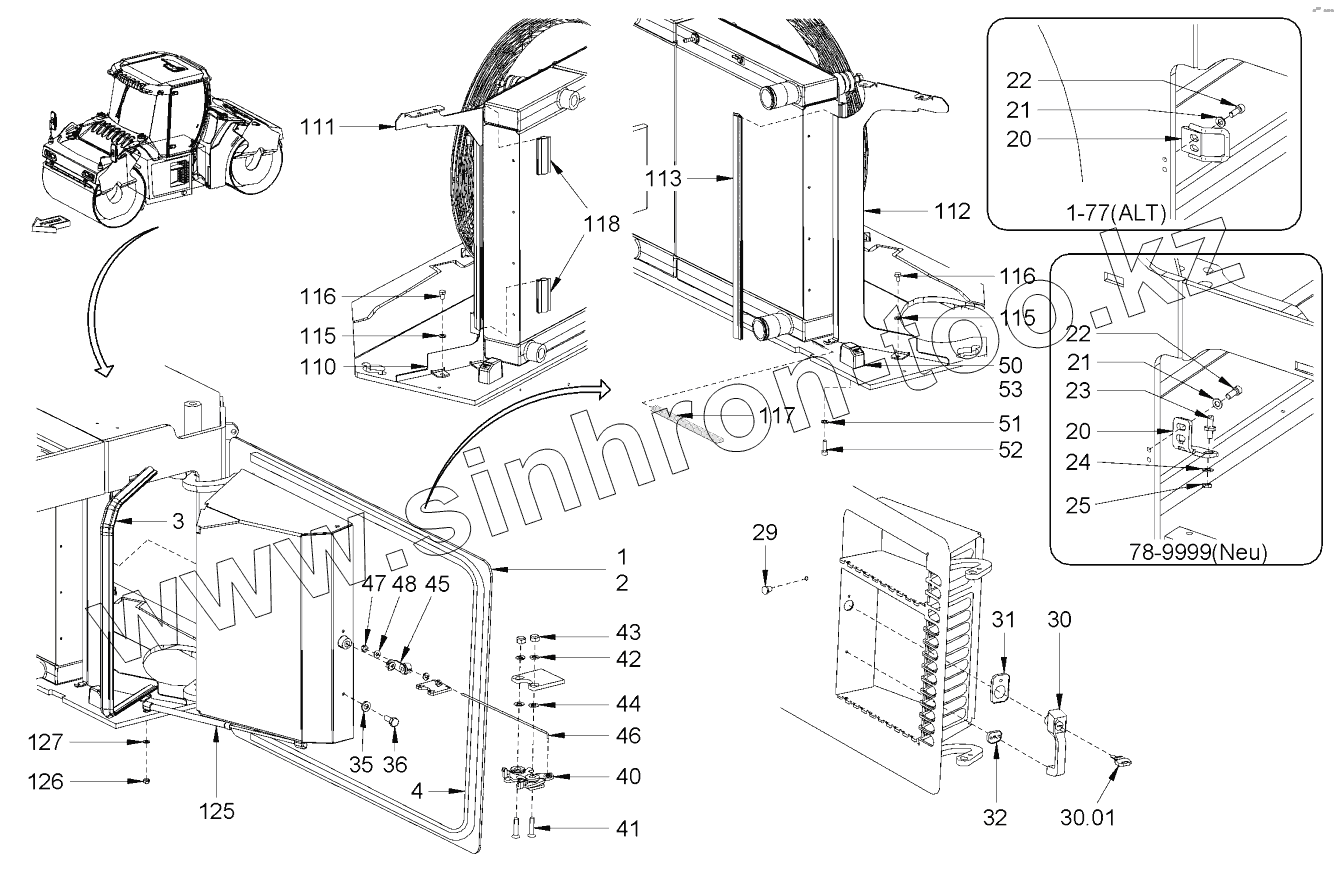

Позиция на иллюстрации Заводской номер детали Название детали
1 2100170 DOOR LEFT
2 2100171 DOOR RIGHT
3 613794 SEALING PROFILE
4 2501708 SEALING PROFILE
20 2121259 BRACKET
20 2170053 HOLDER
21 214566 CHEESE-HEAD SCREW
22 381543 WASHER
23 2044815 CLOSING BOLT
24 2175175 LOCKING WASHER
25 249610 HEXAGONAL NUT
29 2042620 FILLER CAP
30 386243 LOCK OUTSIDE HANDLE
30.01 367125 KEY
31 386260 SUPPORTING PLATE
32 386251 SUPPORTING PLATE
35 2175169 LOCKING WASHER
36 213667 HEXAGON SCREW
40 2044814 CABINET BOLT
41 2539659 COUNTERSUNK SCREW
42 2175172 LOCKING WASHER
43 2127020 HEXAGONAL NUT
44 1243497 CUP SPRING
45 2077001 PUSHBUTTON
46 2098937 LINKAGE
47 216046 HEXAGONAL NUT
48 274356 WASHER
50 2068067 CHOCK
51 2175172 LOCKING WASHER
52 214469 CHEESE-HEAD SCREW
53 2225979 METAL PLATE
110 2098565 METAL PLATE
111 2129829 METAL PLATE
112 2098552 METAL PLATE
113 613794 SEALING PROFILE
115 2175172 LOCKING WASHER
116 2119327 HEXAGON SCREW
117 2039537 SEALING TAPE
118 615290 SEALING PROFILE
125 2042018 GAS SPRING
126 2127020 HEXAGONAL NUT
127 2175172 LOCKING WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
