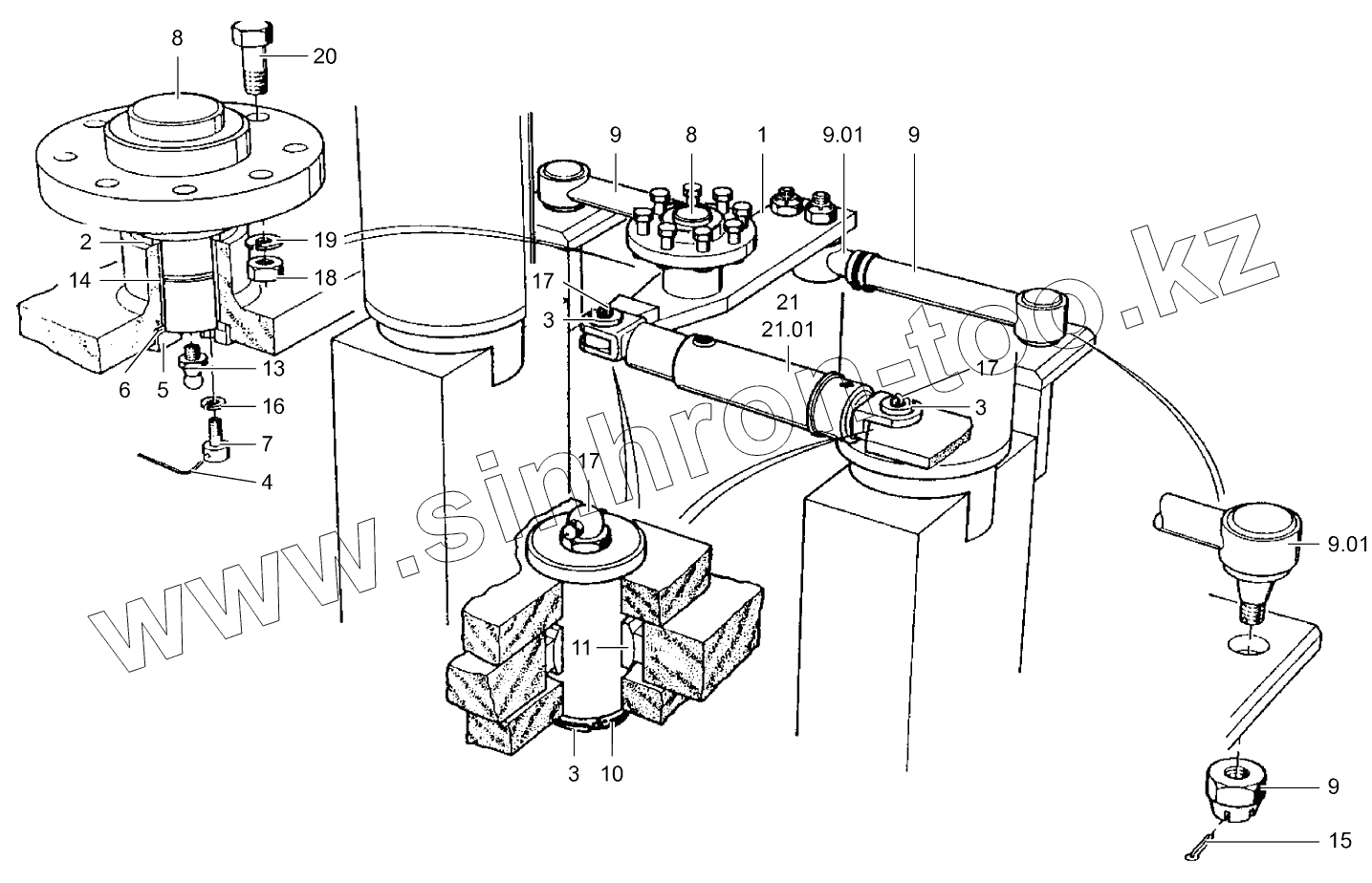

Каталог запасных частей к технике: HAMM GRW 24. STEERING

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

8

9

9

9

9.01

9.01

10

11

13

14

15

16

17

17

17

18

19

20

21

21.01

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2136994		STEERING ARM
2	2136791		RING ABOVE
3	501395		BOLT
4	601052		WIRE METER
5	2137833		WASHER
6	2137830		RING BELOW
7	500712		SCREW
8	2136787		FLANGE BOLT
9	222003		TRACK ROD
9.01	364134		JOINT HEAD
10	217387		CIRCLIP
11	529834		ROD END BALL JOINT
13	210064		GREASING NIPPLE
14	2137885		DU-BUSH
15	204196		SPLIT PIN
16	276243		LOCKING WASHER
17	210145		GREASING NIPPLE
18	2127027		HEXAGONAL NUT
19	1237616		LOCKING WASHER
20	349038		HEXAGON SCREW
21	1455974		HYDRAULIC CYLINDER
21.01	1456776		SET OF SEALS

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
