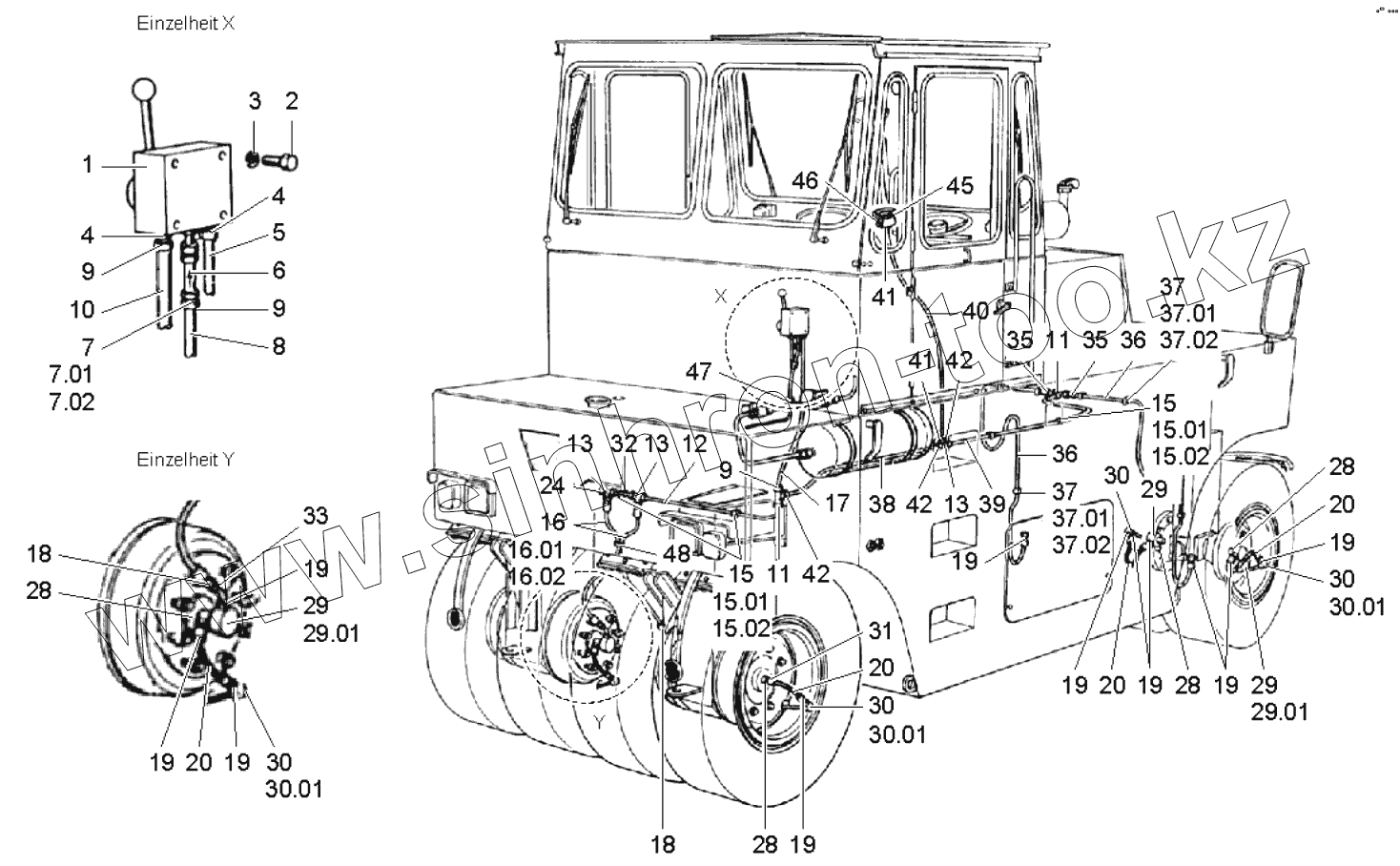

Каталог запасных частей к технике: HAMM GRW 21. TIRE FILLING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7.01
7.02
8
9
9
9
10
11
11
12
13
13
13
15
15
15.01
15.01
15.02
15.02
16
16.01
16.02
17
18
18
19
19
19
19
19
19
19
19
19
20
20
20
20
24
28
28
28
28
29
29
29
29.01
29.01
30
30
30
30
30.01
30.01
30.01
31
32
33
35
35
36
36
37
37
37.01
37.01
37.02
37.02
38
39
40
41
41
42
42
42
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
1 701130 VALVE
2 2119339 HEXAGON SCREW
3 216593 WASHER
4 444006 STRAIGHT SCREWED SOCKET
5 2041265 PIPE
6 261777 NON-RETURN VALVE
7 418382 SCREW CONNECTION
7.01 206822 UNION NUT
7.02 206946 CUTTING RING
8 278882 PLASTIC PIPE
9 278866 SLEEVE
10 278882 PLASTIC PIPE
11 386960 T-CONNECTOR
12 2027253 PIPE
13 206210 EQUAL TEE
15 314129 HALF-CLIP
15.01 314064 HEXAGON SCREW
15.02 313998 TOP COVER
16 224367 HOSE
16.01 206911 CUTTING RING
16.02 206806 UNION NUT
17 278882 PLASTIC PIPE
18 206512 STRAIGHT COUPLING
19 205303 STRAIGHT SCREWED SOCKET
20 224375 HOSE
24 366633 FILLER CAP
28 202193 O-RING SEAL
29 883034 ROTOR
29.01 1256289 SHAFT SEAL
30 577944 PRESSURE PROTECTION VALVE
30.01 241296 SET OF SEALS
31 206520 REDUCING PIECE
32 681857 PIPE
33 681318 PIPE
35 317586 REDUCING CONNECTOR
36 278750 HOSE
37 313947 HALF-CLIP
37.01 314013 TOP COVER
37.02 2128332 HEXAGON SCREW
38 278882 PLASTIC PIPE
39 278882 PLASTIC PIPE
40 278874 PLASTIC PIPE
41 278858 SLEEVE
42 278866 SLEEVE
45 210048 MANOMETER
46 231746 LAMP
47 206946 CUTTING RING
48 267341 WIRE FASTENER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
