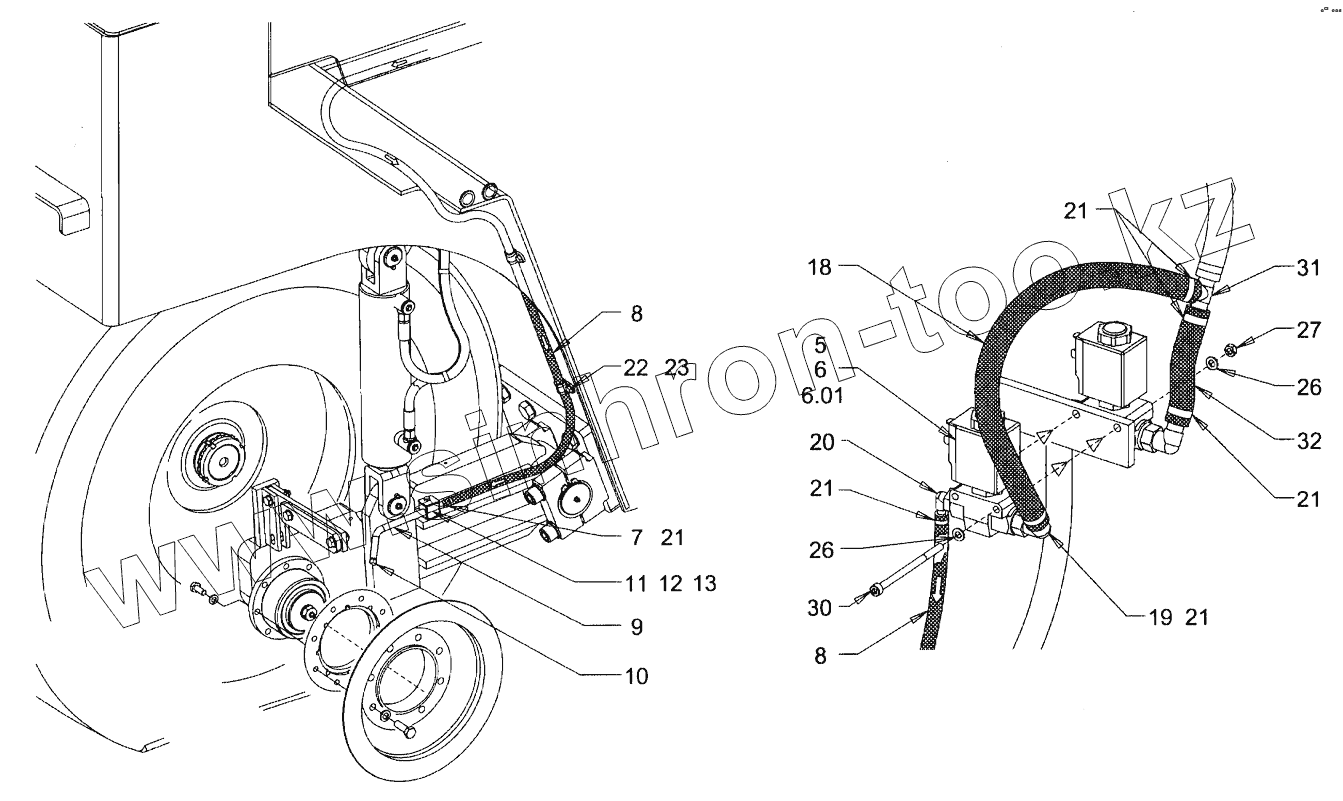

Каталог запасных частей к технике: HAMM GRW 18. SPRINKLING (EDGE PRESSING AND CUTTING DEVICE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
6.01
7
8
8
9
10
11
12
13
18
19
20
21
21
21
21
22
23
26
26
27
30
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
5 850969 CABLE HARNESS SOLENOID VALVE
6 1235133 SOLENOID VALVE
6.01 2045248 MAGNET
7 267805 STRAIGHT SCREWED SOCKET
8 353310 HOSE
9 1411039 PIPE
10 394297 SPRINKLER NOZZLE
11 313998 TOP COVER
12 314072 HEXAGON SCREW
13 314137 HALF-CLIP
18 607441 HOSE
19 274259 ANGLE SCREWED SOCKET
20 333735 ANGLE SCREWED SOCKET
21 380687 WIRE FASTENER
22 1207571 PIPE CLIP
23 213675 HEXAGON SCREW
26 216569 WASHER
27 1270648 HEXAGONAL NUT
30 395501 CHEESE-HEAD SCREW
31 274305 T-HOSE CONNECTOR NOZZLE
32 607441 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
