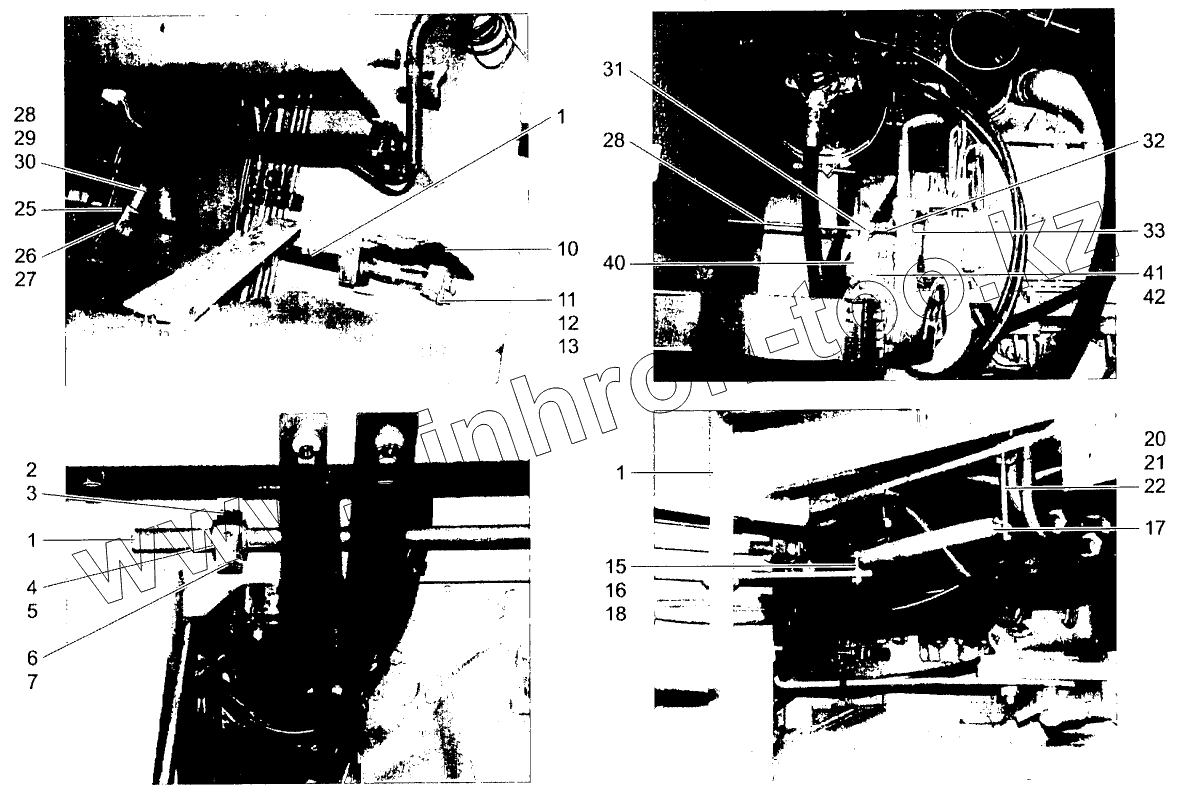

Каталог запасных частей к технике: HAMM GRW 18. ENGINE CONTROL
1
1
1
2
3
4
5
6
7
10
11
12
13
15
16
17
18
20
21
22
25
26
27
28
28
29
30
31
32
33
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 754404 | SHAFT | |
| 2 | 260576 | DU-BUSH | |
| 3 | 313963 | HALF-CLIP | |
| 4 | 217387 | CIRCLIP | |
| 5 | 233625 | WASHER | |
| 6 | 314048 | TOP COVER | |
| 7 | 314099 | HEXAGON SCREW | |
| 10 | 754455 | ACCELERATOR PEDAL | |
| 11 | 1216600 | HALF-CLIP | |
| 12 | 314021 | TOP COVER | |
| 13 | 314080 | HEXAGON SCREW | |
| 15 | 314064 | HEXAGON SCREW | |
| 16 | 260983 | WASHER | |
| 17 | 2090468 | TENSION SPRING | |
| 18 | 216062 | HEXAGONAL NUT | |
| 20 | 1210173 | HEXAGON SCREW | |
| 21 | 260983 | WASHER | |
| 22 | 216070 | HEXAGONAL NUT | |
| 25 | 822728 | LEVER | |
| 26 | 1209833 | HEXAGON SCREW | |
| 27 | 216453 | HEXAGONAL NUT | |
| 28 | 1523023 | TIE ROD | |
| 29 | 204080 | SPLIT PIN | |
| 30 | 216577 | WASHER | |
| 31 | 246700 | CLAMPING SLEEVE | |
| 32 | 2096946 | COMPRESSION SPRING | |
| 33 | 216437 | HEXAGONAL NUT | |
| 40 | 1463543 | METAL PLATE | |
| 41 | 320862 | SERRATED LOCK WASHER | |
| 42 | 283568 | HEXAGON SCREW |
