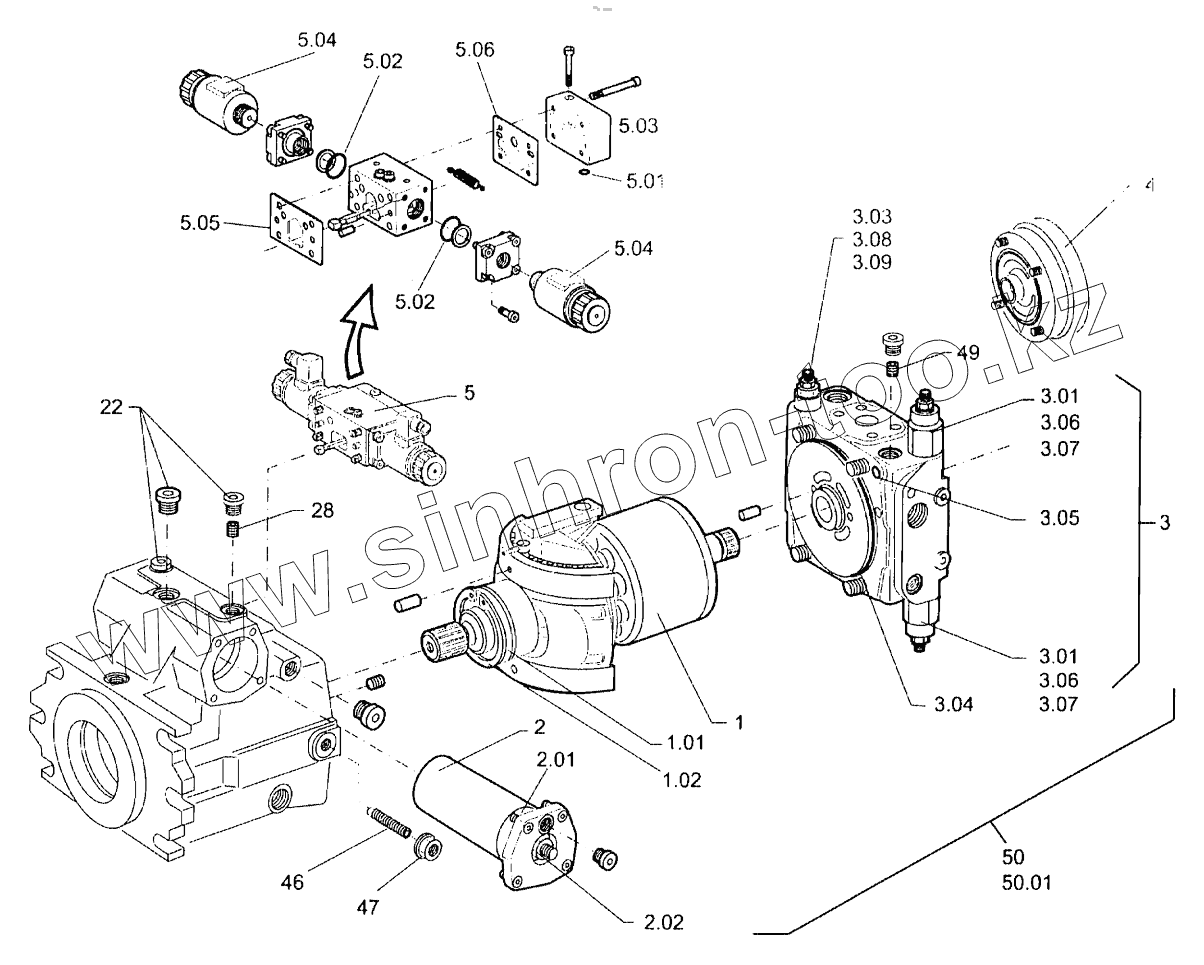

Каталог запасных частей к технике: HAMM 3520. VARIABLE DISPLACEMENT PUMP (VIBRATION) 1-96

Тип техники

Марка

Модель

Схема

1

1

1.01

1.02

2

2.01

2.02

3

3.01

3.01

3.03

3.04

3.05

3.06

3.06

3.06

3.07

3.07

3.06

3.06

3.06

3.09

4

5

5.01

5.02

5.02

5.03

5.04

5.04

5.05

5.06

22

28

46

47

49

50

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1277901		DRIVING GEAR COMPL.
1.01	1277960		SHAFT SEAL
1.02	1292900		CIRCLIP
2	1277928		ADJUSTMENT COMPL.
2.01	1215493		O-RING SEAL
2.02	242802		O-RING SEAL
3	1277936		CONNECTION PLATE COMPL.
3.01	1277979		PRESSURE-RELIEF VALVE
3.03	1268082		CUT-OFF VALVE
3.04	1277987		O-RING SEAL
3.05	242802		O-RING SEAL
3.06	1202782		O-RING SEAL
3.07	274860		O-RING SEAL 6,07X1,78
3.06	202185		O-RING SEAL
3.09	274860		O-RING SEAL 6,07X1,78
4	1277944		CONNECTION FLANGE
5	1277952		CONTROL DEVICE COMPL.
5.01	1257153		O-RING SEAL 7,59X2,62
5.02	1273213		O-RING SEAL
5.03	2065266		COVER WITHOUT FILTER
5.04	1273183		MAGNET
5.05	1223674		SEAL
5.06	1273205		SEAL
22	360066		LOCKING SCREW
28	1257129		NOZZLE
46	1287389		THREADED PIN
47	1223208		SEAL NUT
49	1223054		NOZZLE
50	1255665		VARIABLE DISPLAC. PUMP (VIBR.)
50.01	1276522		SET OF SEALS

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
