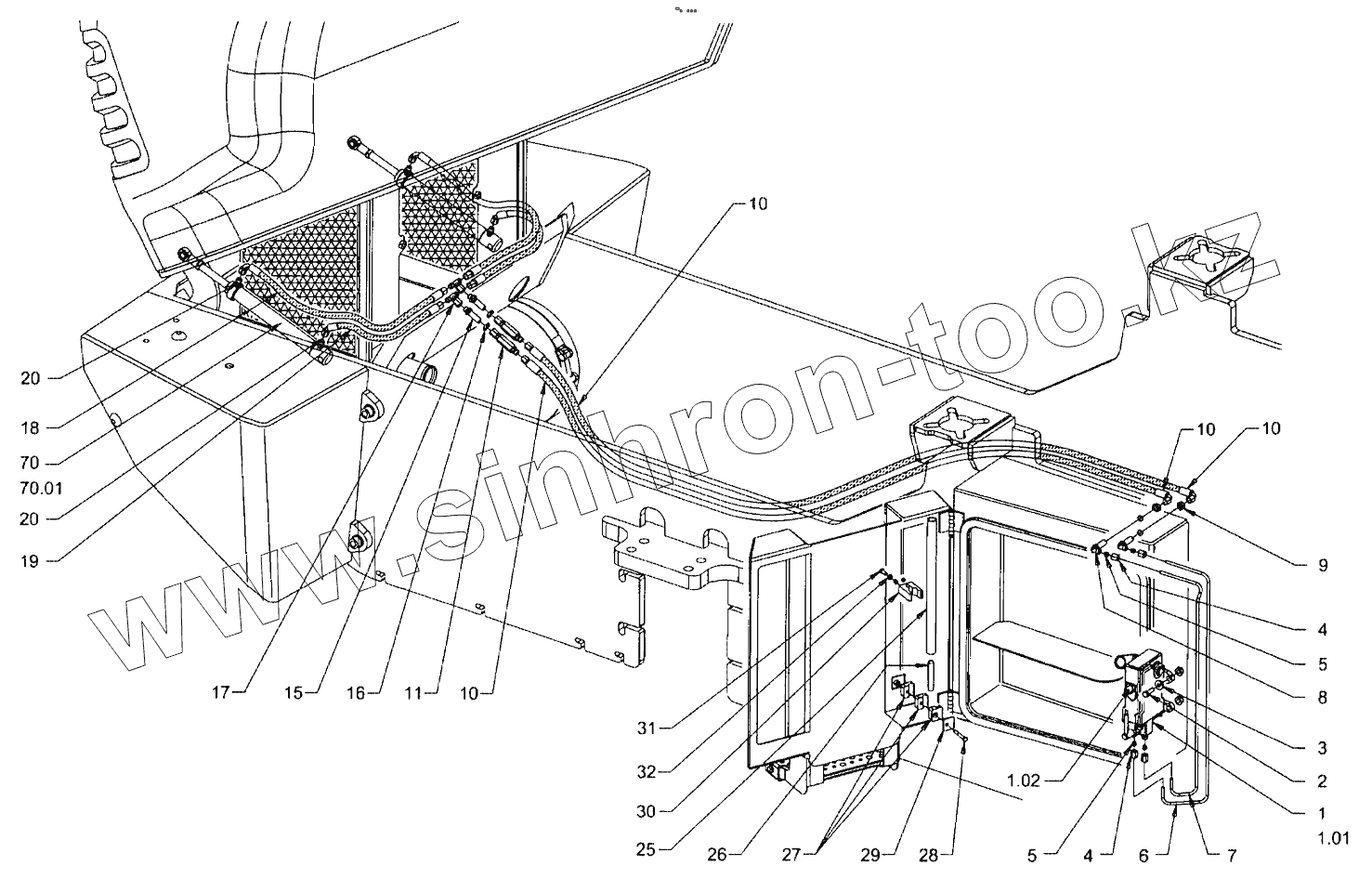

Каталог запасных частей к технике: HAMM 3520. TILTING HYDRAULIC

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.01
1.02
2
3
4
4
5
5
6
7
8
9
10
10
10
10
11
15
16
17
18
19
20
20
25
26
27
28
29
30
31
32
70
70.01
Позиция на иллюстрации Заводской номер детали Название детали
1 383295 MANUAL PUMP
1.01 1243470 SET OF SEALS
1.02 1247077 FILLER CAP
2 213799 HEXAGON SCREW
3 231355 WASHER
4 206806 UNION NUT
5 206911 CUTTING RING
6 1495844 PIPE
7 1495852 PIPE
8 322857 BULKHEAD ELBOW
9 1201859 HEXAGONAL NUT
10 1261851 FLEXIBLE TUBING
11 891991 BRAKE
15 1213849 BULKHEAD SOCKET STRAIGHT
16 1201859 HEXAGONAL NUT
17 387312 T-PIECE ADJUSTABLE
18 1261835 FLEXIBLE TUBING
19 1261711 FLEXIBLE TUBING
20 1504037 STRAIGHT SCREWED SOCKET
25 1481592 PIPE
26 1424483 TENON
27 314137 HALF-CLIP
28 314099 HEXAGON SCREW
29 313998 TOP COVER
30 1402536 CLAMPING PIECE
31 213667 HEXAGON SCREW
32 216577 WASHER
70 1259601 HYDRAULIC CYLINDER
70.01 1271733 SET OF SEALS
