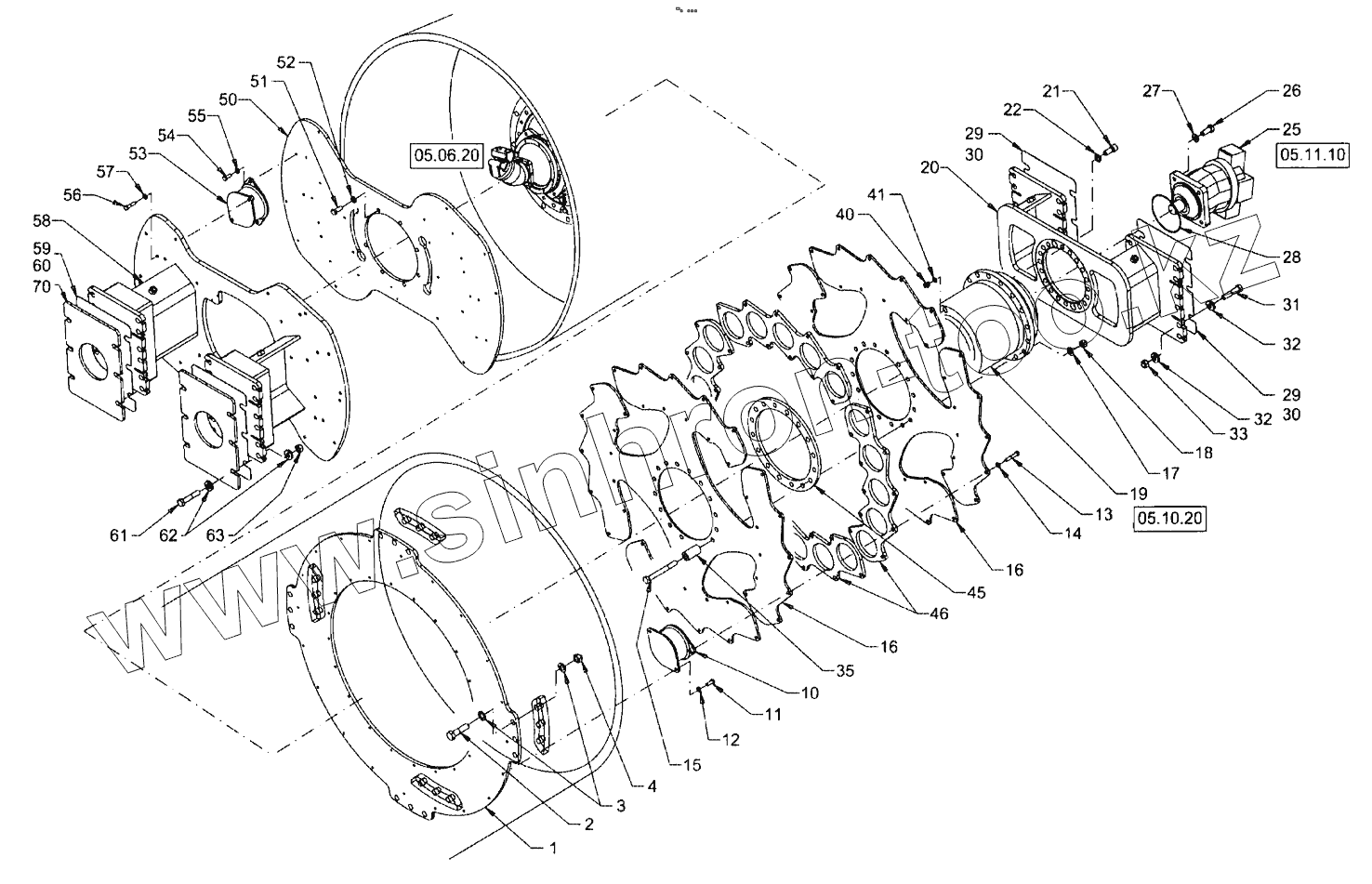

Каталог запасных частей к технике: HAMM 3520. SUSPENSION (ROLLER DRUM) VERSION 3518/3520

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
25
26
27
28
29
29
30
30
31
32
32
33
35
40
41
45
46
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
70
Позиция на иллюстрации Заводской номер детали Название детали
1 1524704 DRIVER
2 1278452 HEXAGON SCREW
3 383139 WASHER
4 1278517 HEXAGON NUT
10 2039965 SILENTBLOC
10 2039965 SILENTBLOC
11 214094 HEXAGON SCREW
12 381543 WASHER
13 1241974 HEXAGON SCREW
14 381543 WASHER
15 2025227 HEXAGON SCREW
16 1524712 DRIVER
17 383120 WASHER
18 361763 SAFETY NUT
19 1255622 GEARBOX COMPL.
20 864838 SUSPENSION
21 1259873 CHEESE-HEAD SCREW
22 383120 WASHER
25 876259 VARIABLE DISPLACEMENT MOTOR DRUM DRIVE 3516-20,3516P
26 1246798 HEXAGON SCREW
27 383120 WASHER
28 1258648 O-RING SEAL
29 1504703 DISTANCE SHEET T=6
30 1487051 DISTANCE SHEET T=2
31 1278460 HEXAGON SCREW
32 1481401 U-WASHER
33 361763 SAFETY NUT
35 1489704 SPACER BLOCK
40 389595 SCREW PLUG
41 219444 SEALING RING
45 1524690 SPACER PLATE
46 1524682 SPACER PLATE
50 2024046 DRIVER
51 1208721 HEXAGON SCREW
52 250473 WASHER VERSION 3411
53 2039965 SILENTBLOC
53 2039965 SILENTBLOC
54 214094 HEXAGON SCREW
55 381543 WASHER
56 1210122 HEXAGON SCREW
57 381543 WASHER
58 2024052 SUSPENSION
59 1491768 SPACER PLATE
60 1487051 DISTANCE SHEET T=2
61 1280473 HEXAGON SCREW
62 1481401 U-WASHER
63 361763 SAFETY NUT
70 1504703 DISTANCE SHEET T=6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
