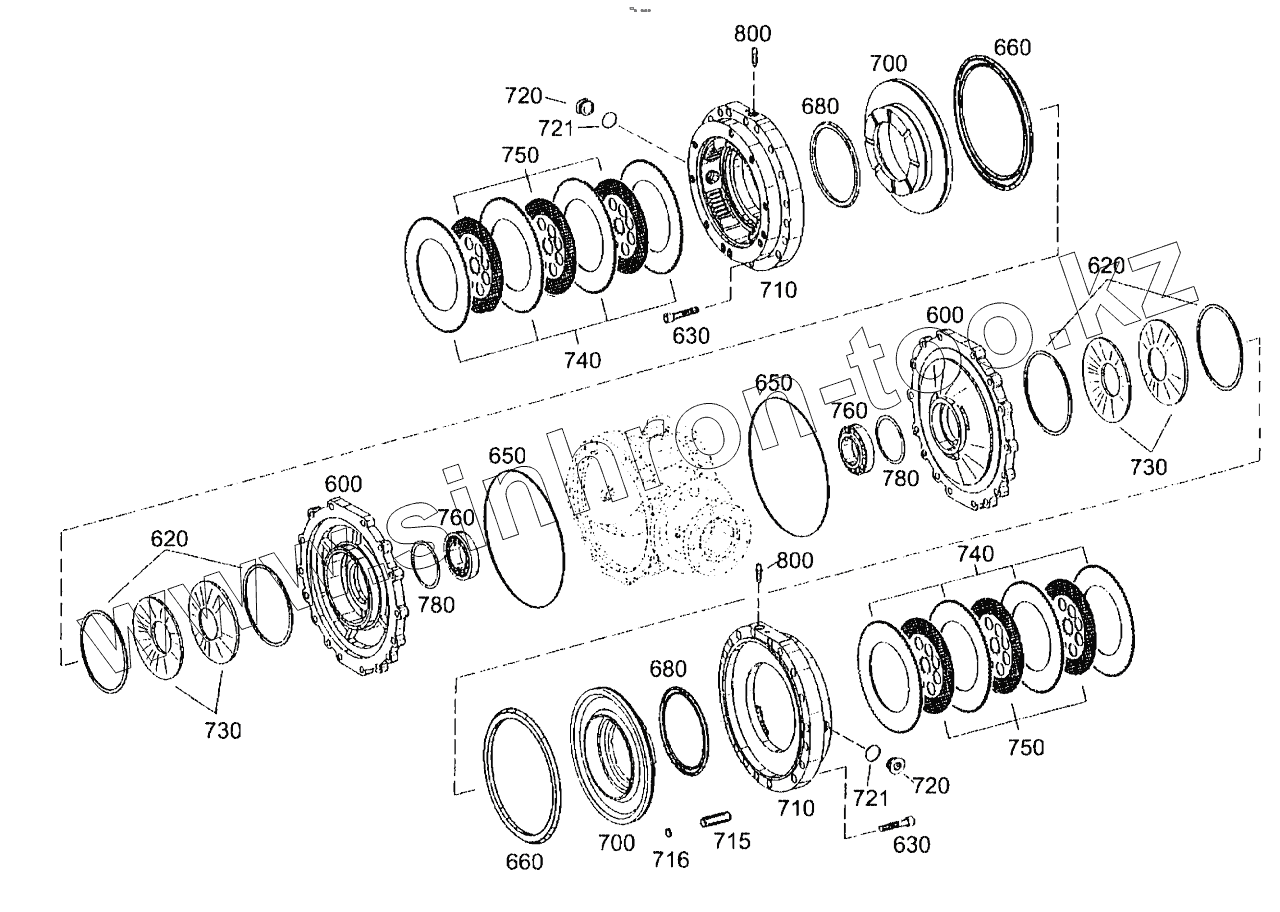

Каталог запасных частей к технике: HAMM 3520. PARKING BRAKE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
600
600
600
620
620
630
630
650
650
660
660
680
680
700
700
710
710
715
716
720
720
721
721
730
730
740
740
740
740
740
740
740
740
740
750
750
760
760
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
780
800
Позиция на иллюстрации Заводской номер детали Название детали
600 1282700 BEARING CAP
620 1282719 RING
630 1282727 CHEESE-HEAD SCREW
650 378151 O-RING SEAL
660 1282735 GROOVE RING
680 1282743 GROOVE RING
700 1282778 PISTON
710 2065131 BRAKE HOUSING
715 2065132 BOLT
716 2065133 O-RING SEAL
720 1282794 LOCKING SCREW
721 1280376 O-RING SEAL
730 1282808 CUP SPRING
740 1282824 BRAKE DISC EXTERNAL
740 1282832 BRAKE DISC EXTERNAL
740 1282816 BRAKE DISC EXTERNAL
750 1282840 BRAKE DISC INTERNAL
760 1282859 TAPER ROLLER BEARING
780 1282263 SPACER WASHER
780 1282034 SPACER WASHER
780 1282026 SPACER WASHER
780 1282344 SPACER WASHER
780 1282336 SPACER WASHER
780 1282328 SPACER WASHER
780 1282301 SPACER WASHER
780 1282298 SPACER WASHER
780 1282042 SPACER WASHER
780 1282050 SPACER WASHER
780 1282069 SPACER WASHER
780 1282077 SPACER WASHER
780 1282085 SPACER WASHER
780 1282093 SPACER WASHER
780 1282107 SPACER WASHER
780 1282115 SPACER WASHER
780 1282239 SPACER WASHER
780 1282247 SPACER WASHER
780 1282255 SPACER WASHER
780 1282271 SPACER WASHER
800 1282697 BREATHER VALVE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
