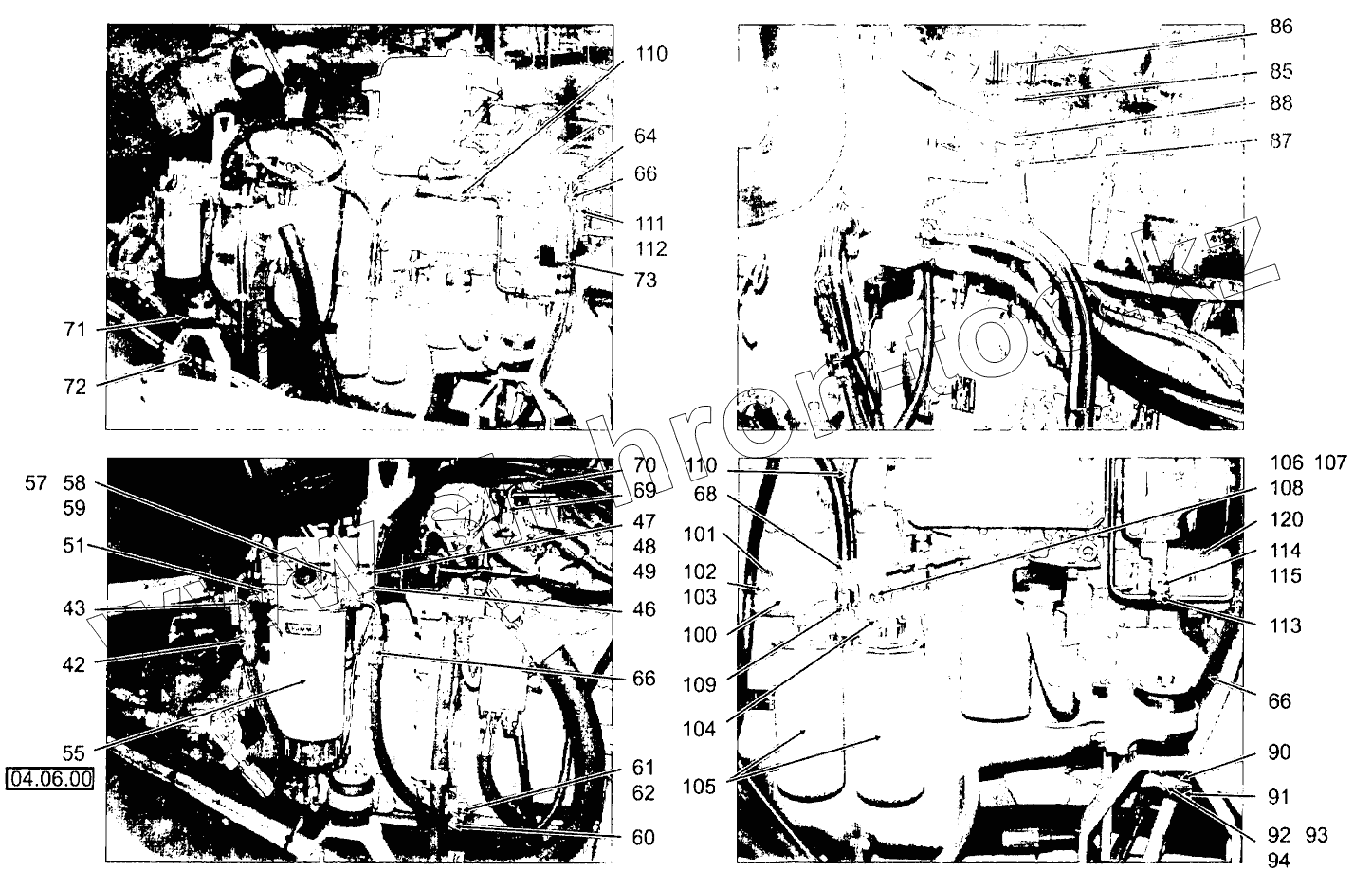

Каталог запасных частей к технике: HAMM 3520. FUEL SYSTEM 1-9999

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
42
43
46
47
48
49
51
55
57
58
59
60
61
62
64
66
66
66
68
69
70
71
72
73
85
86
87
88
90
91
92
93
94
100
101
102
103
104
105
106
107
108
109
110
110
111
112
113
114
115
120
Позиция на иллюстрации Заводской номер детали Название детали
42 1200151 HOSE
43 231584 INTERMEDIATE PIECE
46 1504959 SUPPORTING PLATE
47 215406 COUNTERSUNK SCREW
48 231355 WASHER
49 216445 HEXAGONAL NUT
51 381063 STRAIGHT SCREWED SOCKET
55 2035693 FUEL FILTER
57 311014 STUD SCREW
58 231355 WASHER
59 216445 HEXAGONAL NUT
60 1200305 PIPE CLIP
61 245569 CHEESE-HEAD SCREW
62 216607 WASHER
64 381063 STRAIGHT SCREWED SOCKET
66 1296493 FLEXIBLE TUBING
68 1208284 HOSE
69 397610 STRAIGHT SCREWED SOCKET
70 2043521 HOSE
71 1299638 HOSE CLAMP
72 225924 HOSE
73 267341 WIRE FASTENER
85 891169 HOLDER
86 1259334 VENT FILTER
87 1504274 CONNECTION HOSE
88 2038780 HOSE CLAMP
90 1285920 PIPE CLIP
91 387380 TOP COVER
92 1210157 HEXAGON SCREW
93 216445 HEXAGONAL NUT
94 216593 WASHER
100 2039070 METAL PLATE
101 1502352 DISTANCE BUSH
102 1209914 HEXAGON SCREW
103 216593 WASHER
104 2035659 FILTER HEAD
105 2043673 FILTER CARTRIDGE, FUEL
106 213969 HEXAGON SCREW
107 216607 WASHER
108 216453 HEXAGONAL NUT
109 397610 STRAIGHT SCREWED SOCKET
110 2040824 FLEXIBLE TUBING
111 219398 SEALING RING
112 206741 HOLLOW-CORE SCREW
113 1207571 PIPE CLIP
114 367575 CHEESE-HEAD SCREW
115 216577 WASHER
120 2043679 FUEL PUMP
