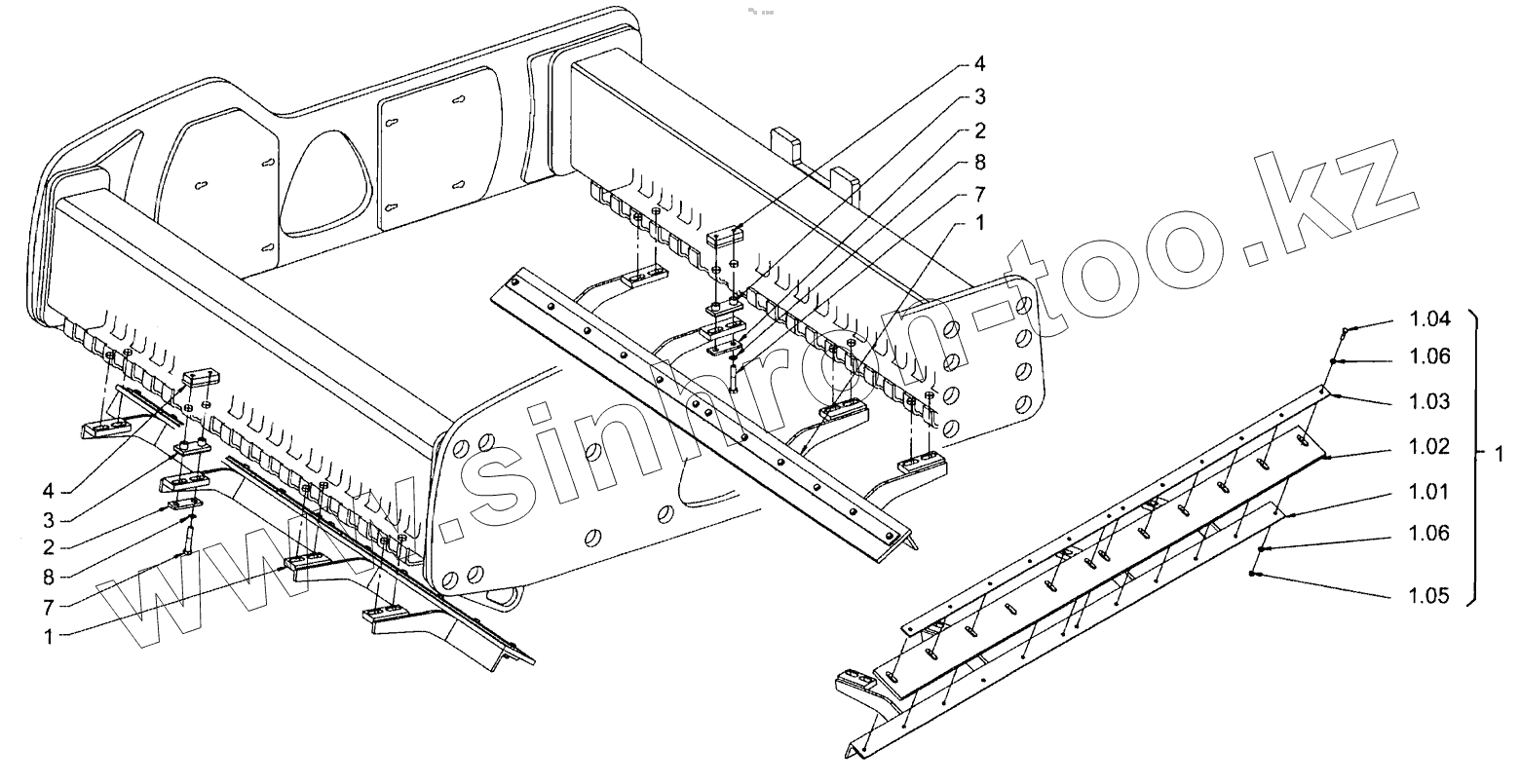

Каталог запасных частей к технике: HAMM 3518. SCRAPER (SMOOTH ROLLER DRUM) VERSION 3518/3520

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1.01
1.02
1.03
1.04
1.05
1.06
1.06
2
2
3
3
4
4
7
7
8
8
Позиция на иллюстрации Заводской номер детали Название детали
1 869449 SCRAPER COMPL.
1.01 873101 MOUNT FOR SCRAPER
1.02 1499351 SCRAPER
1.03 1499378 FLAT STEEL
1.04 1209833 HEXAGON SCREW
1.05 216453 HEXAGONAL NUT
1.06 216607 WASHER
2 1485199 FLAT STEEL
3 866474 FIXATION
4 866318 SUPPORTING PLATE
7 212458 HEXAGON SCREW
8 1237608 LOCKING WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
