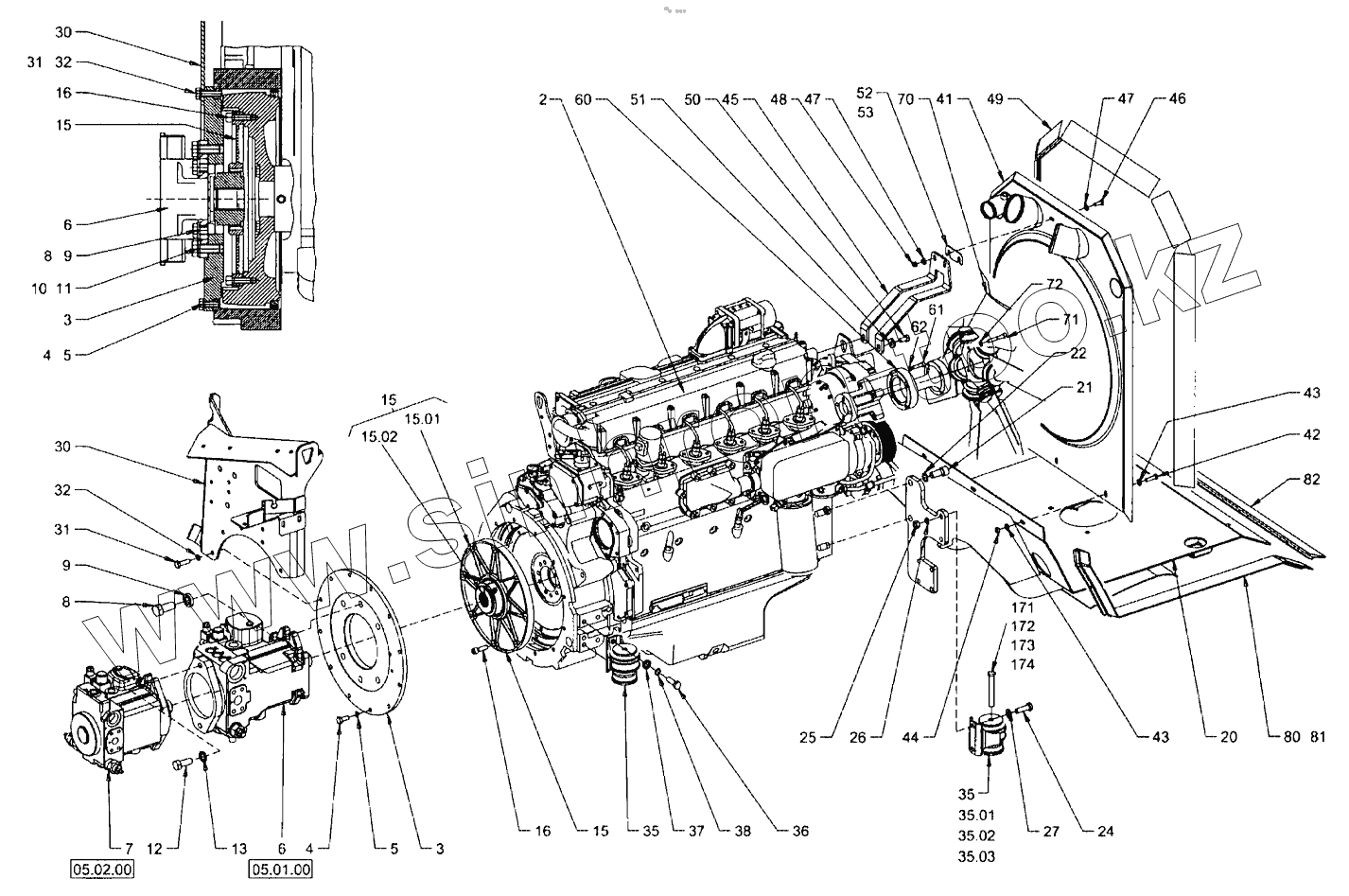

Каталог запасных частей к технике: HAMM 3518. PUMP DRIVE AND ENGINE ASSEMBLY
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
15
15
15
15.01
15.02
16
16
20
21
22
24
25
26
27
30
30
31
31
32
32
35
35
35.01
35.02
35.03
36
37
38
41
42
43
43
44
45
46
47
47
48
49
50
51
52
53
60
60
61
62
70
70
71
72
80
81
62
171
172
173
174
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2036128 | DEUT2 DIESEL ENGINE | |
| 3 | 1486683 | FLANGE | |
| 4 | 213802 | HEXAGON SCREW | |
| 5 | 276243 | LOCKING WASHER | |
| 6 | 1257986 | VARIABLE DISPLAC. PUMP (DRIVE) | |
| 7 | 2057213 | VARIABLE DISPLACEMENT PUMP | |
| 7 | 1255665 | VARIABLE DISPLAC. PUMP (VIBR.) | |
| 8 | 1246798 | HEXAGON SCREW | |
| 9 | 1481479 | U-WASHER | |
| 10 | 1208721 | HEXAGON SCREW | |
| 11 | 250473 | WASHER VERSION 3411 | |
| 12 | 1280309 | HEXAGON SCREW | |
| 13 | 250473 | WASHER VERSION 3411 | |
| 15 | 866229 | COUPLING | |
| 15.01 | 1269666 | ELASTIC PART | |
| 15.02 | 1275364 | HUB | |
| 16 | 214639 | CHEESE-HEAD SCREW | |
| 20 | 891029 | SUPPORT | |
| 21 | 1210033 | CHEESE-HEAD SCREW | |
| 22 | 1237608 | LOCKING WASHER | |
| 24 | 211877 | HEXAGON SCREW | |
| 25 | 216119 | HEXAGONAL NUT | |
| 26 | 216860 | LOCKING WASHER | |
| 27 | 381543 | WASHER | |
| 30 | 891118 | CONSOLE | |
| 31 | 213926 | HEXAGON SCREW | |
| 32 | 276243 | LOCKING WASHER | |
| 35 | 388335 | ENGINE MOUNTING FOOT | |
| 35.01 | 1208942 | RUBBER RING | |
| 35.02 | 388327 | PROTECTING COVER | |
| 35.03 | 388300 | WASHER | |
| 36 | 211877 | HEXAGON SCREW | |
| 37 | 381543 | WASHER | |
| 38 | 216860 | LOCKING WASHER | |
| 41 | 891304 | AIR PLATE | |
| 42 | 213845 | HEXAGON SCREW | |
| 43 | 216593 | WASHER | |
| 44 | 216445 | HEXAGONAL NUT | |
| 45 | 1519107 | PLATE | |
| 46 | 213845 | HEXAGON SCREW | |
| 47 | 216593 | WASHER | |
| 48 | 216445 | HEXAGONAL NUT | |
| 49 | 615290 | SEALING PROFILE | |
| 50 | 213756 | HEXAGON SCREW | |
| 51 | 345490 | WASHER | |
| 52 | 2038795 | DISTANCE SHEET | |
| 53 | 2038796 | DISTANCE SHEET | |
| 60 | 1519026 | FLANGE | |
| 60 | 2055555 | FLANGE | |
| 61 | 214582 | CHEESE-HEAD SCREW | |
| 62 | 276332 | LOCKING WASHER | |
| 70 | 1273221 | FAN | |
| 70 | 2050165 | BLOWER | |
| 71 | 214426 | CHEESE-HEAD SCREW | |
| 72 | 276332 | LOCKING WASHER | |
| 80 | 2087422 | SEAL | |
| 81 | 2087423 | SEAL | |
| 62 | 2087421 | SEAL | |
| 171 | 1209795 | HEXAGON SCREW | |
| 172 | 216615 | WASHER | |
| 173 | 293873 | WASHER | |
| 174 | 216461 | HEXAGONAL NUT |
