Каталог запасных частей к технике: HAMM 3518. DRIVE VERSION 3516
30
30
30
31
31
31
35
35
36
36
37
38
40
41
42
43
45
46
47
48
50
51
52
53
54
60
61
62
63
64
65
66
67
68
70
70
71
72
73
75
76
77
78
79
84
85

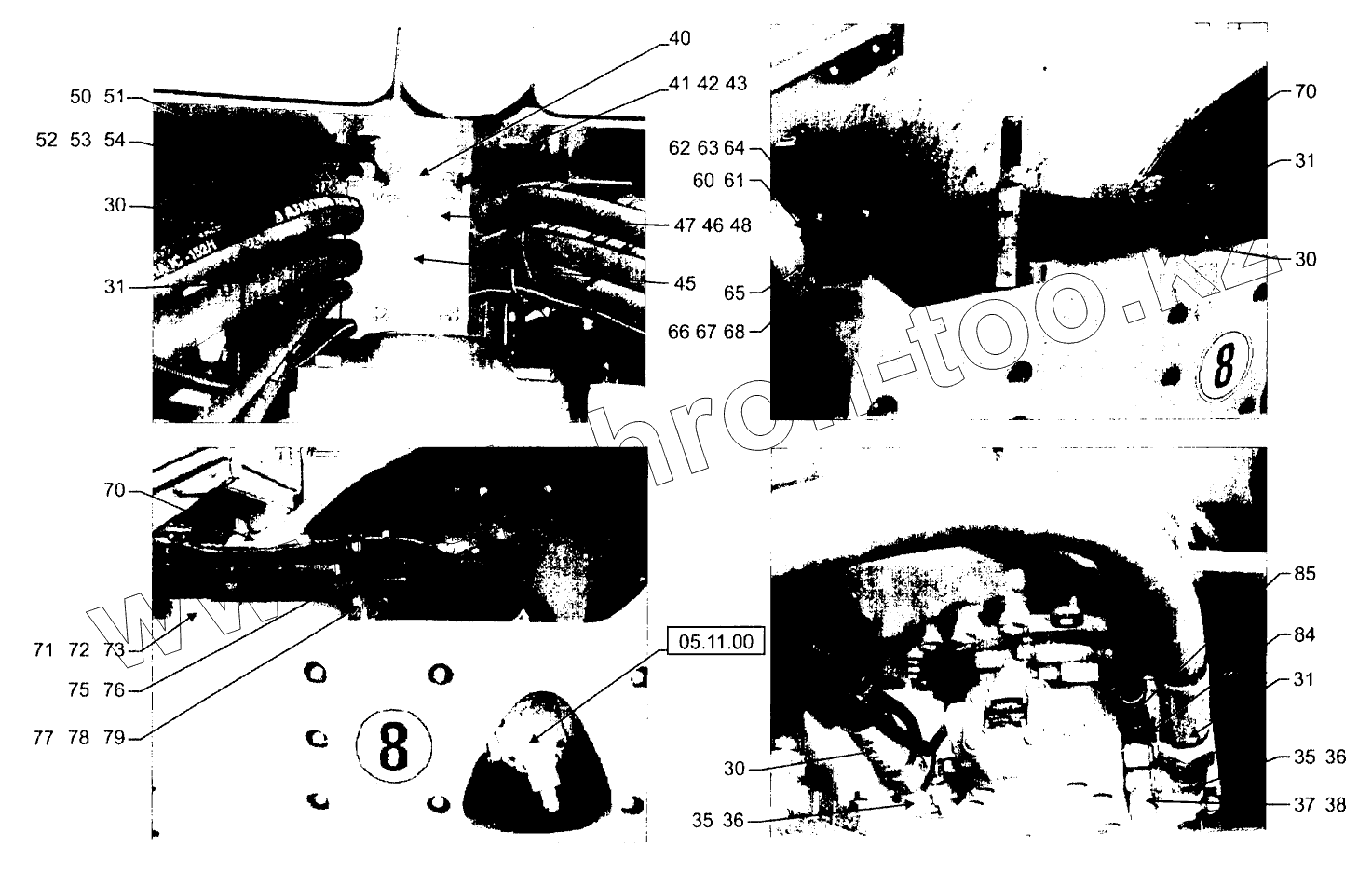

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30 | 1267345 | FLEXIBLE TUBING | |
| 31 | 1267353 | FLEXIBLE TUBING | |
| 35 | 1205889 | ANGLE FLANGE | |
| 36 | 228516 | O-RING SEAL | |
| 37 | 287199 | SAE-FLANGE HALF | |
| 38 | 1260774 | SAFETY SCREW | |
| 40 | 1486918 | METAL PLATE | |
| 41 | 1200240 | MUSHROOM HEAD SCREW | |
| 42 | 216607 | WASHER | |
| 43 | 216453 | HEXAGONAL NUT | |
| 45 | 1486926 | METAL PLATE | |
| 46 | 213853 | HEXAGON SCREW | |
| 47 | 216607 | WASHER | |
| 48 | 216453 | HEXAGONAL NUT | |
| 50 | 1418467 | HALF-CLIP | |
| 51 | 488216 | FLAT STEEL | |
| 52 | 1212710 | HEXAGON SCREW | |
| 53 | 216607 | WASHER | |
| 54 | 216453 | HEXAGONAL NUT | |
| 60 | 1418467 | HALF-CLIP | |
| 61 | 488216 | FLAT STEEL | |
| 62 | 1212710 | HEXAGON SCREW | |
| 63 | 216607 | WASHER | |
| 64 | 216453 | HEXAGONAL NUT | |
| 65 | 1486861 | METAL PLATE | |
| 66 | 213853 | HEXAGON SCREW | |
| 67 | 216607 | WASHER | |
| 68 | 216453 | HEXAGONAL NUT | |
| 70 | 2024309 | METAL PLATE | |
| 71 | 214256 | COUNTERSUNK SCREW | |
| 72 | 216453 | HEXAGONAL NUT | |
| 73 | 216607 | WASHER | |
| 75 | 1418467 | HALF-CLIP | |
| 76 | 488216 | FLAT STEEL | |
| 77 | 1212710 | HEXAGON SCREW | |
| 78 | 216607 | WASHER | |
| 79 | 216453 | HEXAGONAL NUT | |
| 84 | 205966 | BANJO | |
| 85 | 1258788 | FLEXIBLE TUBING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
