Каталог запасных частей к технике: HAMM 3516. VARIABLE DISPLACEMENT MOTOR (AXLE DRIVE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2.01
2.02
2.03
2.04
2.05
2.06
2.07
2.08
2.09
2.10
8
9
10
11
12
17
17
17.01
17.01
18
18
50
50
50
50.01

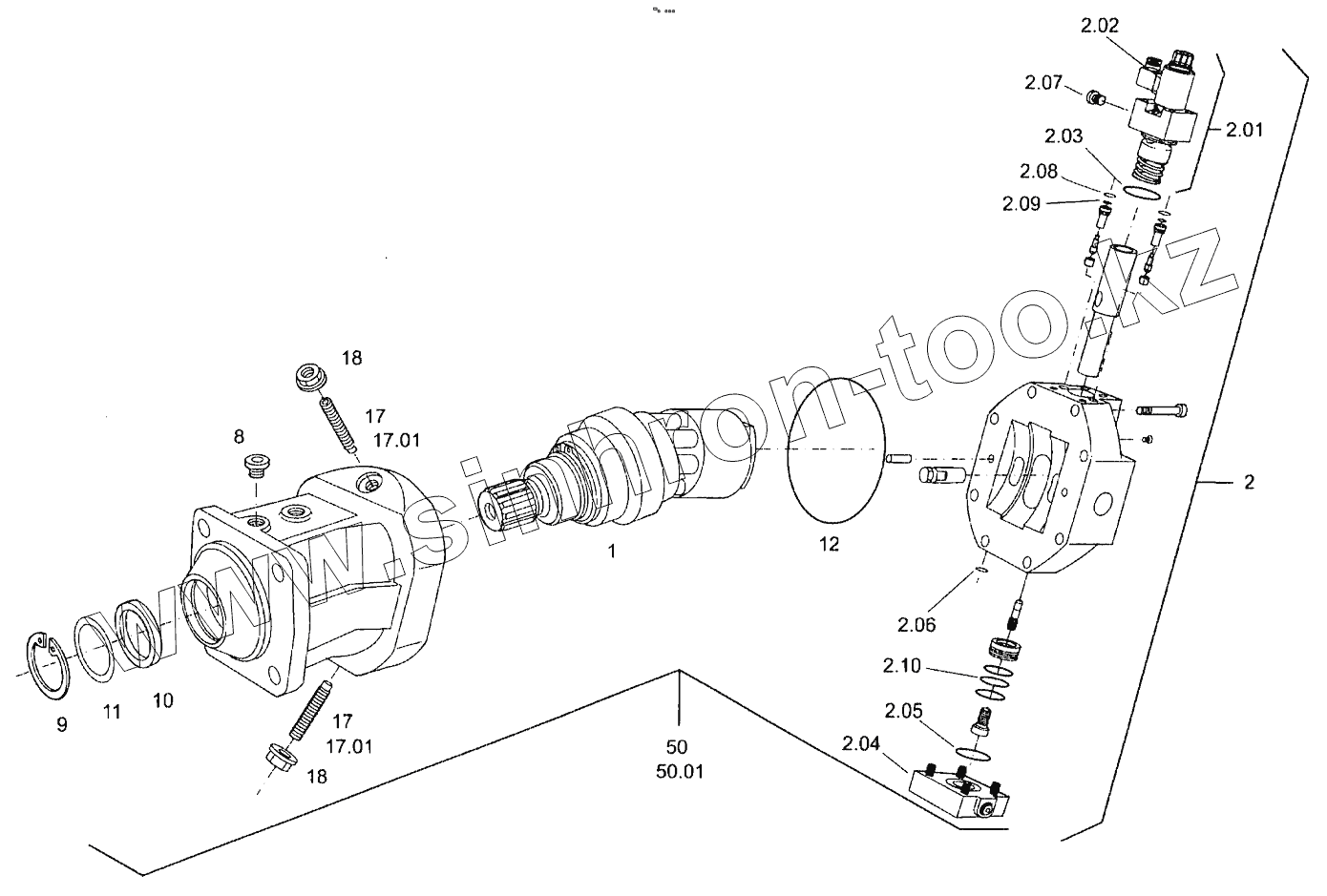

Позиция на иллюстрации Заводской номер детали Название детали
1 1275461 DRIVING GEAR
2 1279114 ADJUSTMENT
2.01 1279122 CONTROL DEVICE
2.02 1273183 MAGNET
2.03 363111 O-RING SEAL
2.04 1285998 COVER
2.05 1200780 O-RING SEAL
2.06 1226304 O-RING SEAL
2.07 1286013 SCREW PLUG
2.08 242802 O-RING SEAL
2.09 374857 O-RING SEAL
2.10 1286005 RING
8 1286021 SCREW PLUG
9 217603 CIRCLIP
10 1275496 SHAFT SEAL
11 1279203 SUPPORTING RING
12 386545 O-RING SEAL
17 1270699 THREADED PIN M12X90
17.01 1270710 CAP
18 1285963 SEAL NUT
50 876291 VARIABLE DISPLACEMENT MOTOR AXLE DRIVE 3518P/3520P
50 876283 VARIABLE DISPLACEMENT MOTOR AXLE DRIVE 3518/3520
50 876453 VARIABLE DISPLACEMENT MOTOR AXLE DRIVE 3516/3516P
50.01 1279149 SET OF SEALS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
