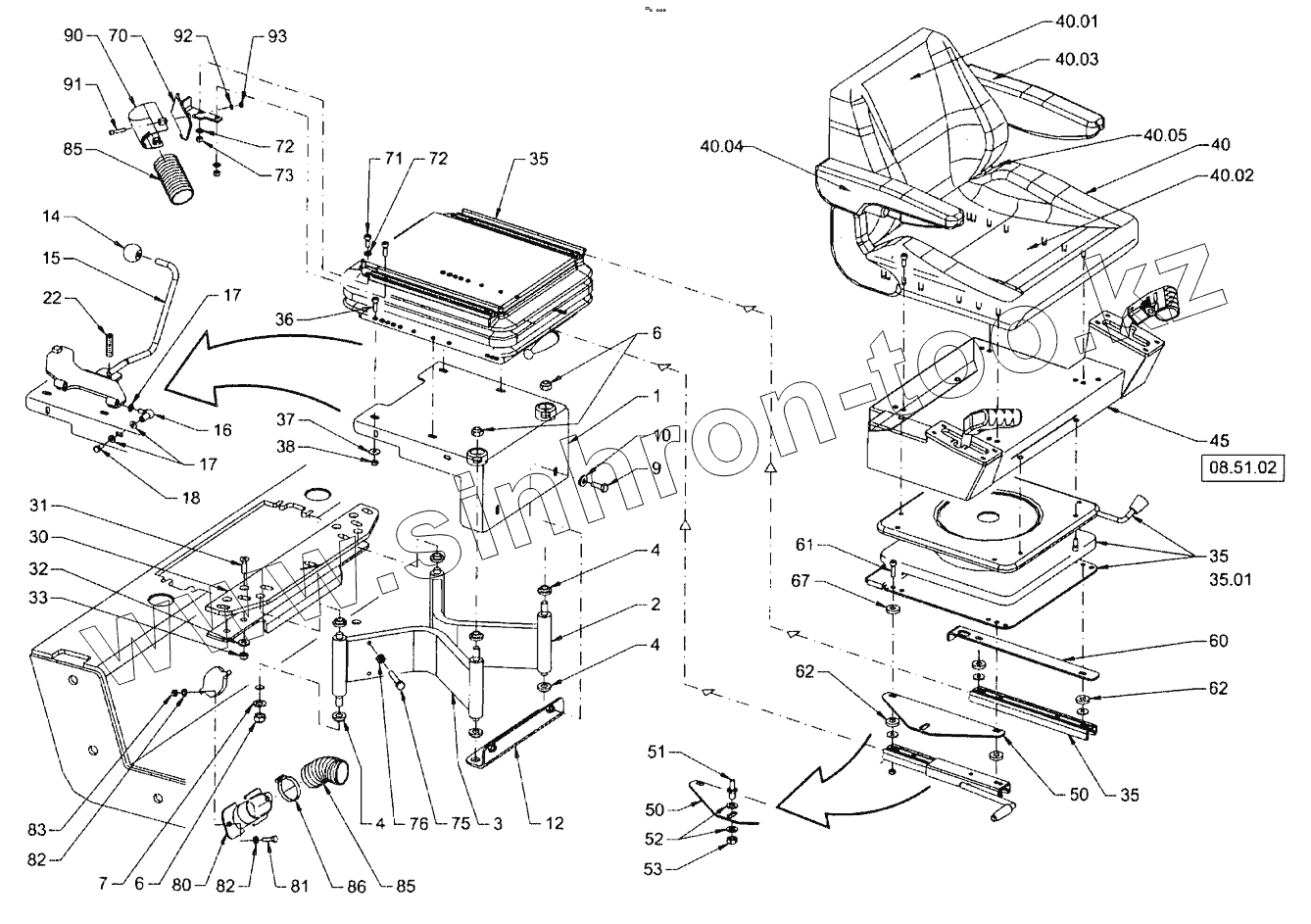

Каталог запасных частей к технике: HAMM 3516. OPERATOR'S SEAT WITH ADJUSTMENT
1
2
3
4
4
4
6
6
7
9
10
12
14
15
16
17
17
18
22
30
31
32
33
35
35
35
35.01
36
37
38
40
40
40.01
40.01
40.02
40.02
40.03
40.04
40.05
45
50
50
51
52
53
60
61
62
62
67
70
71
72
72
73
75
76
80
81
82
82
83
85
85
86
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 860565 | SEAT PEDESTAL | |
| 2 | 860530 | LEVER ARM | |
| 3 | 860549 | LEVER ARM | |
| 4 | 1494570 | BUSHING | |
| 6 | 216488 | HEXAGONAL NUT | |
| 7 | 226882 | WASHER | |
| 9 | 213853 | HEXAGON SCREW | |
| 10 | 345490 | WASHER | |
| 12 | 867004 | SUPPORT | |
| 14 | 234001 | BALL HANDLE | |
| 15 | 870730 | STOP LEVER | |
| 16 | 200751 | ANGLE JOINT | |
| 17 | 216593 | WASHER | |
| 18 | 213748 | HEXAGON SCREW | |
| 22 | 1468995 | COMPRESSION SPRING | |
| 30 | 1494589 | METAL PLATE | |
| 31 | 214256 | COUNTERSUNK SCREW | |
| 32 | 216607 | WASHER | |
| 33 | 216453 | HEXAGONAL NUT | |
| 35 | 1256327 | SEAT BOTTOM PART | |
| 35.01 | 1259547 | DISC ADAPTER | |
| 36 | 214469 | CHEESE-HEAD SCREW | |
| 37 | 260983 | WASHER | |
| 38 | 216445 | HEXAGONAL NUT | |
| 40 | 1255983 | SEAT UPPER PART, CLOTH COMPL. | |
| 40 | 1256319 | SEAT UPPER PART, IMIT. LEATHER COMPL. | |
| 40.01 | 2041574 | BACKREST CUSHION, CLOTH | |
| 40.01 | 1259555 | BACKREST CUSHION, IMI. LEATHER | |
| 40.02 | 2042425 | SEAT CUSHION, CLOTH | |
| 40.02 | 1259563 | SEAT CUSHION, IMITAT. LEATHER | |
| 40.03 | 1254405 | ELBOW-REST | |
| 40.04 | 1254391 | ELBOW-REST | |
| 40.05 | 1254413 | LAP BELT | |
| 45 | 2042990 | SEAT PEDESTAL COMPL. | |
| 50 | 1495925 | METAL PLATE | |
| 51 | 1485393 | THREADED BOLT | |
| 52 | 216615 | WASHER | |
| 53 | 249610 | HEXAGONAL NUT | |
| 60 | 1485261 | HOLDER | |
| 61 | 214582 | CHEESE-HEAD SCREW | |
| 62 | 422584 | WASHER | |
| 67 | 231355 | WASHER | |
| 70 | 874981 | SUPPORT | |
| 71 | 213799 | HEXAGON SCREW | |
| 72 | 216593 | WASHER | |
| 73 | 216445 | HEXAGONAL NUT | |
| 75 | 213462 | HEXAGON SCREW | |
| 76 | 216097 | HEXAGONAL NUT | |
| 80 | 866377 | HOLDER | |
| 81 | 213845 | HEXAGON SCREW | |
| 82 | 216593 | WASHER | |
| 83 | 216445 | HEXAGONAL NUT | |
| 85 | 1495867 | PVC HOSE | |
| 86 | 260827 | HOSE CLAMP | |
| 90 | 861502 | CLAMPING PIECE | |
| 91 | 1210076 | CHEESE-HEAD SCREW | |
| 92 | 216577 | WASHER | |
| 93 | 216437 | HEXAGONAL NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
