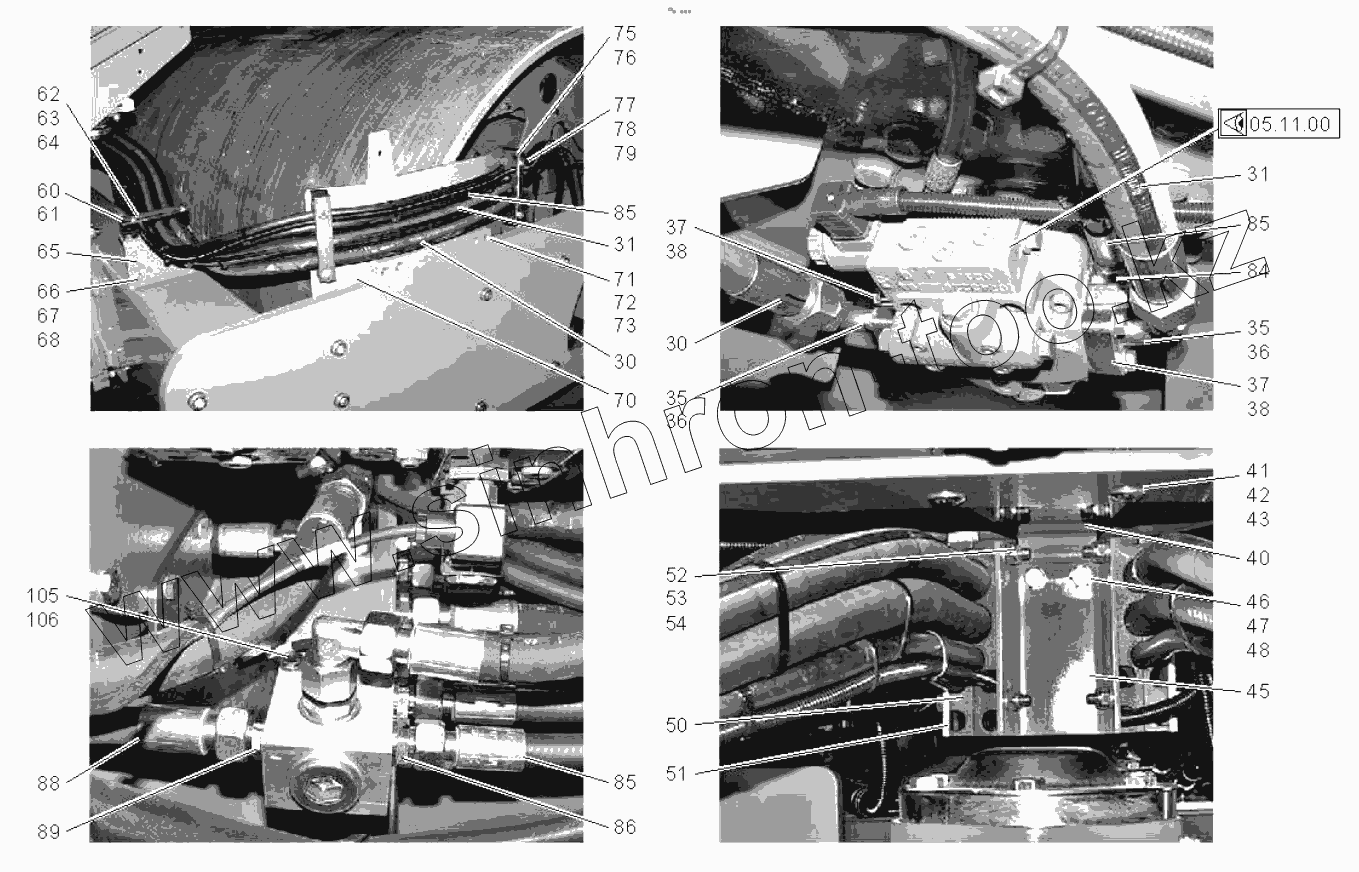

Каталог запасных частей к технике: HAMM 3411. TRAVEL DRIVE
30
30
31
31
35
35
36
36
37
37
38
38
40
41
42
43
45
46
47
48
50
51
52
53
54
60
61
62
63
64
65
66
67
68
70
71
72
73
75
76
77
78
79
84
85
85
85
86
88
89
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30 | 1259806 | HOSE | |
| 31 | 1302132 | HOSE | |
| 35 | 348430 | PIPE ELBOW | |
| 36 | 267465 | O-RING SEAL | |
| 37 | 267457 | SAE-FLANGE HALF | |
| 38 | 1264893 | SAFETY SCREW | |
| 40 | 1486918 | METAL PLATE | |
| 41 | 1200240 | MUSHROOM HEAD SCREW | |
| 42 | 216607 | WASHER | |
| 43 | 216453 | HEXAGONAL NUT | |
| 45 | 1486926 | METAL PLATE | |
| 46 | 213853 | HEXAGON SCREW | |
| 47 | 216607 | WASHER | |
| 48 | 216453 | HEXAGONAL NUT | |
| 50 | 1418467 | HALF-CLIP | |
| 51 | 488216 | FLAT STEEL | |
| 52 | 1212710 | HEXAGON SCREW | |
| 53 | 216607 | WASHER | |
| 54 | 216453 | HEXAGONAL NUT | |
| 60 | 1418467 | HALF-CLIP | |
| 61 | 488216 | FLAT STEEL | |
| 62 | 1212710 | HEXAGON SCREW | |
| 63 | 216607 | WASHER | |
| 64 | 216453 | HEXAGONAL NUT | |
| 65 | 1486861 | METAL PLATE | |
| 66 | 213853 | HEXAGON SCREW | |
| 67 | 216607 | WASHER | |
| 68 | 216453 | HEXAGONAL NUT | |
| 70 | 2024309 | METAL PLATE | |
| 71 | 214671 | CHEESE-HEAD SCREW | |
| 72 | 216453 | HEXAGONAL NUT | |
| 73 | 216607 | WASHER | |
| 75 | 1418467 | HALF-CLIP | |
| 76 | 488216 | FLAT STEEL | |
| 77 | 1212710 | HEXAGON SCREW | |
| 78 | 216607 | WASHER | |
| 79 | 216453 | HEXAGONAL NUT | |
| 84 | 205966 | BANJO | |
| 85 | 1302140 | HOSE | |
| 86 | 206415 | STRAIGHT SCREWED SOCKET | |
| 88 | 1242466 | HOSE | |
| 89 | 315699 | STRAIGHT SCREWED SOCKET | |
| 105 | 255513 | LOCKING SCREW | |
| 106 | 219487 | SEALING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
