Каталог запасных частей к технике: HAMM 3411. PARKING BRAKE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.01
1.02
1.03
2
3
4
5
6
7
8
10
11
12
12
12
13
15
16
17
18
19
19
20
21
25
25
25

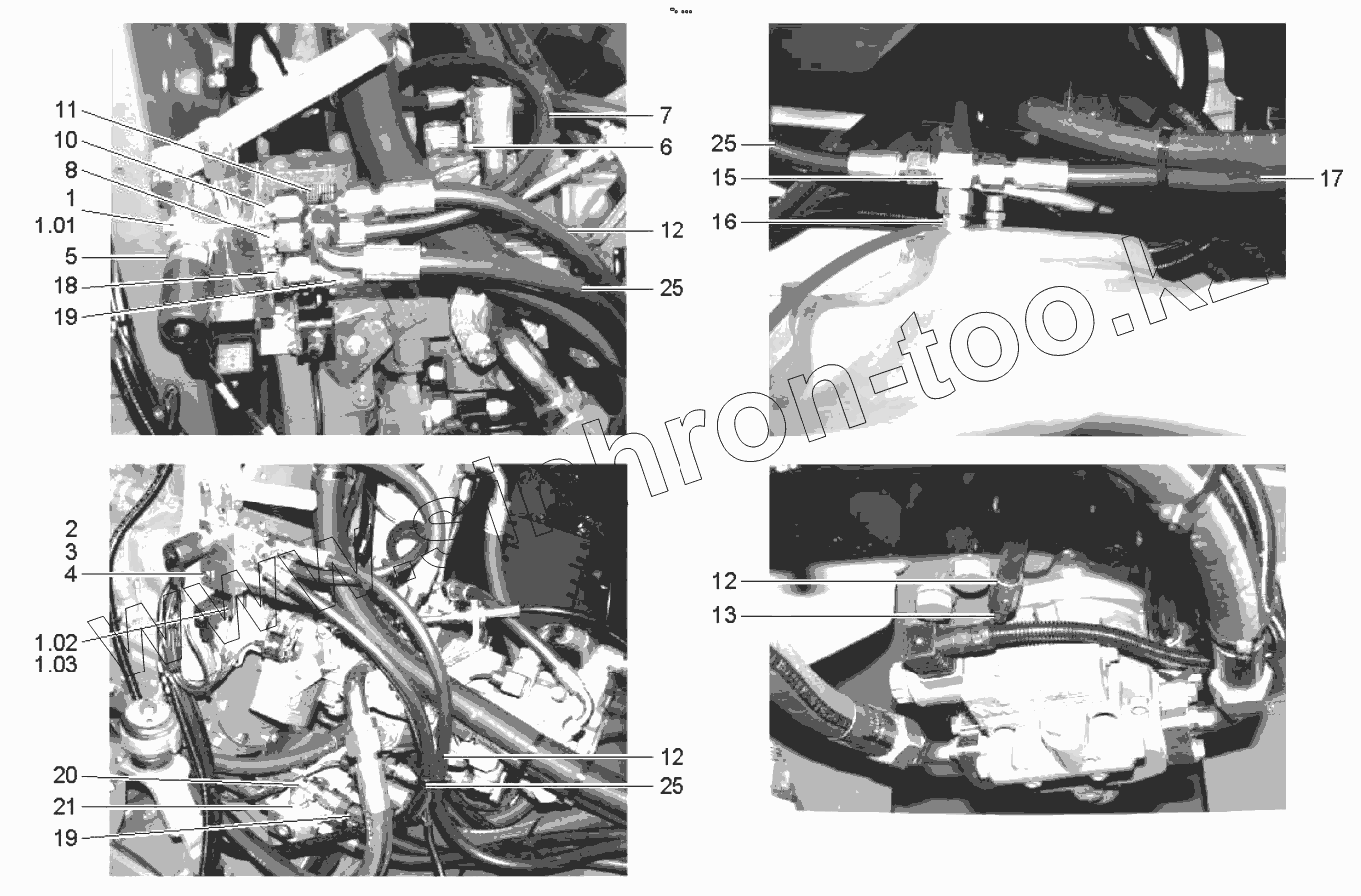

Позиция на иллюстрации Заводской номер детали Название детали
1 1204491 BRAKE VALVE COMPL.
1.01 1263889 SET OF SEALS
1.02 1237160 DIRECTIONAL CONTROL VALVE
1.03 1237640 SOLENOID COIL
2 1210068 CHEESE-HEAD SCREW
3 1209302 SAFETY NUT
4 216593 WASHER
5 1301020 PRESSURE SWITCH, PARKING BRAKE
6 278777 STRAIGHT SCREWED SOCKET
7 1241826 HOSE
8 322261 STRAIGHT SCREWED SOCKET
10 397610 STRAIGHT SCREWED SOCKET
11 396575 ELBOW ADJUSTABLE
12 2108849 HOSE
13 315710 STRAIGHT SCREWED SOCKET
15 398004 T-PIECE ADJUSTABLE
16 397610 STRAIGHT SCREWED SOCKET
17 397660 HOSE
18 317098 STRAIGHT SCREWED SOCKET
19 387835 HOSE
20 317837 ELBOW ADJUSTABLE
21 206415 STRAIGHT SCREWED SOCKET
25 1249959 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
