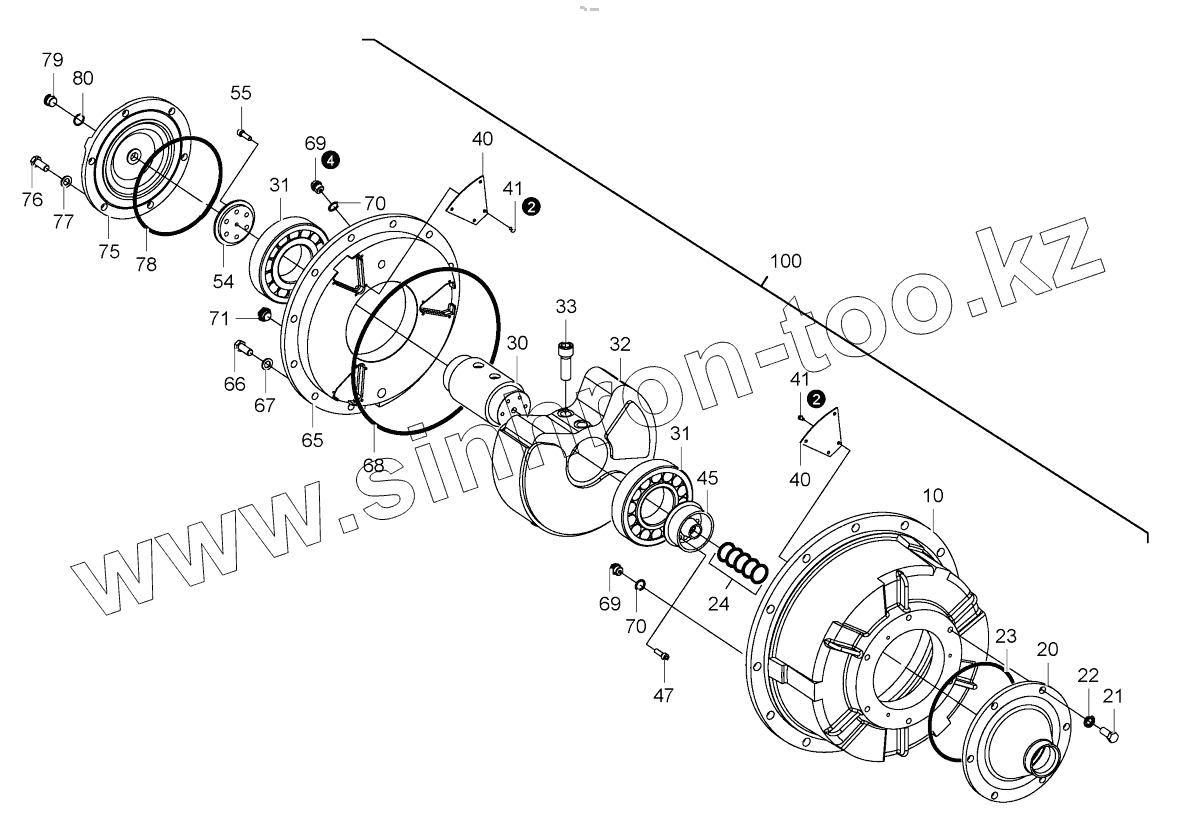

Каталог запасных частей к технике: HAMM 3411. BANDAGE WITH VIBRATOR (WITH BANDAGE DRIVE)
10
20
21
22
23
24
30
31
31
32
33
40
40
41
41
45
47
54
55
65
66
67
68
69
69
70
70
71
75
76
77
78
79
80
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 486973 | HOUSING | |
| 20 | 1402641 | FLANGE | |
| 21 | 2119455 | HEXAGON SCREW | |
| 22 | 250473 | WASHER VERSION 3411 | |
| 23 | 383341 | O-RING SEAL | |
| 24 | 202010 | O-RING SEAL | |
| 30 | 1420062 | UNBALANCE SHAFT | |
| 31 | 336009 | CYLINDRICAL ROLLER BEARING | |
| 32 | 2203489 | UNBALANCE | |
| 33 | 386871 | CHEESE-HEAD SCREW | |
| 40 | 488526 | METAL PLATE | |
| 41 | 2128329 | HEXAGON SCREW | |
| 45 | 808679 | DRIVER | |
| 47 | 2119291 | CHEESE-HEAD SCREW | |
| 54 | 486906 | LID | |
| 55 | 2119291 | CHEESE-HEAD SCREW | |
| 65 | 487007 | FLANGE | |
| 66 | 2119455 | HEXAGON SCREW | |
| 67 | 250473 | WASHER VERSION 3411 | |
| 68 | 383465 | O-RING SEAL | |
| 69 | 1402684 | LOCKING SCREW | |
| 70 | 219487 | SEALING RING | |
| 71 | 237256 | INSPECTION GLASS | |
| 75 | 1417819 | LID | |
| 76 | 2119455 | HEXAGON SCREW | |
| 77 | 250473 | WASHER VERSION 3411 | |
| 78 | 383341 | O-RING SEAL | |
| 79 | 396354 | LOCKING SCREW | |
| 80 | 219495 | SEALING RING | |
| 100 | 2208071 | VIBRATOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
