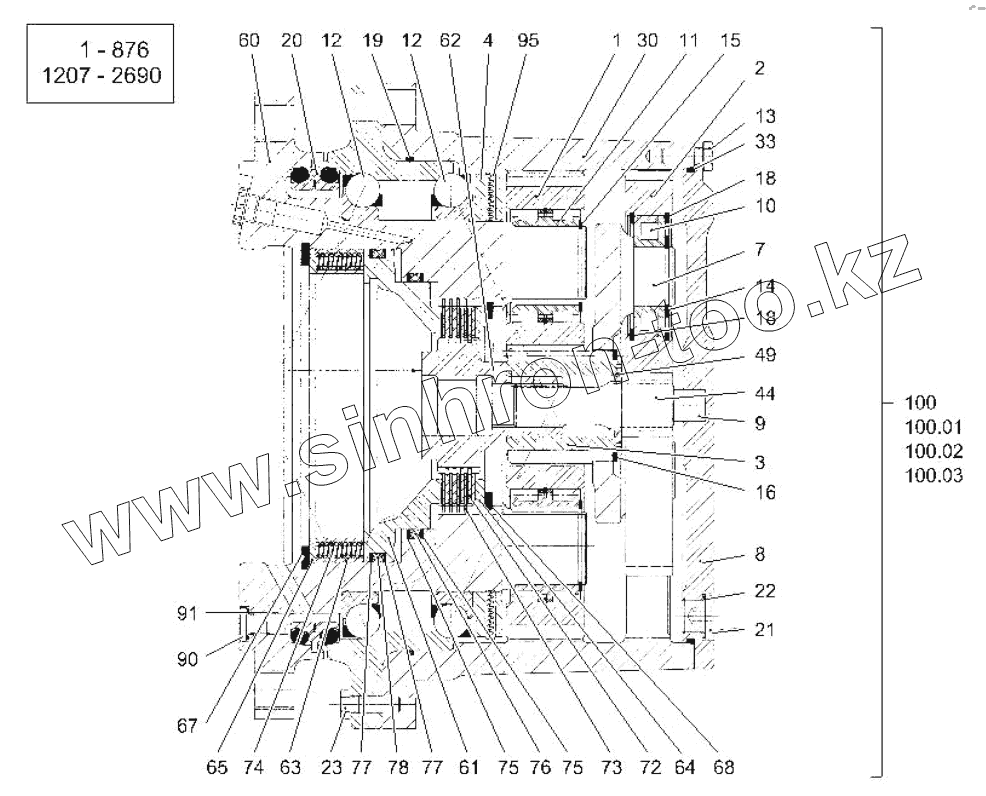

Каталог запасных частей к технике: HAMM 3411. WHEEL GEAR (DRUM DRIVE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
7
8
9
10
11
12
12
13
14
15
16
18
18
19
20
21
22
23
30
33
44
49
60
61
62
63
64
65
67
68
72
73
74
75
75
76
77
77
78
90
91
95
100
100.01
100.02
100.03
Позиция на иллюстрации Заводской номер детали Название детали
1 1282166 PLANETARY WHEEL
2 1282174 PLANETARY WHEEL
3 1282190 SUN WHEEL
4 1283936 SHAFT NUT
7 1282204 PLANET CARRIER
8 1282212 LID
9 1282220 CYLINDRICAL ROLLER
10 1281666 CYLINDRICAL ROLLER BEARING
11 1281917 CYLINDRICAL ROLLER BEARING
12 1280031 BEARING ASSEMBLY
13 213748 HEXAGON SCREW
14 1283677 CIRCLIP
15 217166 CIRCLIP
16 217204 CIRCLIP
18 217514 CIRCLIP
19 1283022 O-RING SEAL
20 2029601 AXIAL FACE SEAL
21 293911 LOCKING SCREW
22 1283596 SEALING RING
23 213829 HEXAGON SCREW
30 1283758 HOLLOW WHEEL
33 1283766 O-RING SEAL
44 1283774 GEAR SHAFT
49 1282123 WASHER
60 2034078 FLANGED BEARING
61 1283790 PISTON
62 1283804 DRIVER
63 1283812 INTERMEDIATE RING
64 1282131 SPACER WASHER
65 1282158 WASHER
67 217689 CIRCLIP
68 1283928 CIRCLIP
72 1283197 BRAKE DISC INTERNAL
73 2034079 BRAKE DISC EXTERNAL
74 1283847 COMPRESSION SPRING
75 1283855 SUPPORTING RING
76 2425498 O-RING SEAL
77 1283871 SUPPORTING RING
78 2293953 O-RING SEAL
90 223425 LOCKING SCREW
91 1282689 SEALING RING
95 2034080 PIN
100 2024034 WHEEL GEAR COMPL.
100.01 1274147 SEALING SET
100.02 1274155 SEALING SET
100.03 2034060 BRAKE DISC SET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
