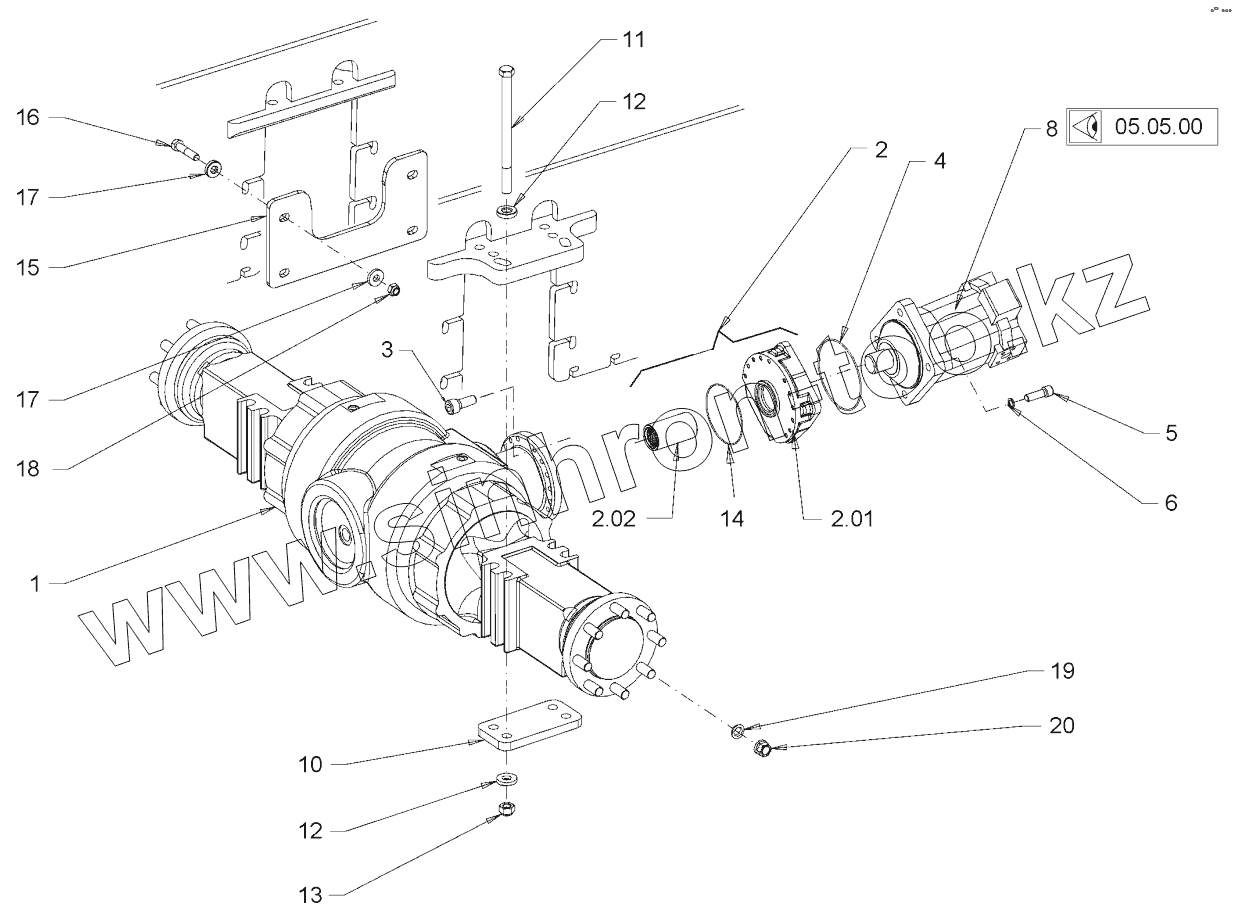

Каталог запасных частей к технике: HAMM 3411. PLANETARY AXLE AND SUSPENSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2.01
2.01
3
4
5
6
8
8
10
11
12
12
13
14
15
16
17
17
18
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 2054909 AXLE FROM SERIAL-NO.,1763842, KOMPL.
2 2134876 ADD-ON PIECE
2.01 2134971 FLANGE
2.02 1254642 FITTING
3 214639 CHEESE-HEAD SCREW
4 233897 O-RING SEAL
5 1212664 CHEESE-HEAD SCREW
6 1237608 LOCKING WASHER
8 2032001 HYDRAULIC MOTOR VERSION,3410 P, 3411 P
8 1707825 HYDRAULIC MOTOR VERSION, 3410, 3411
10 1488058 METAL PLATE
11 1256335 HEXAGON SCREW
12 2173175 LOCKING WASHER
13 361763 SAFETY NUT
14 201871 O-RING SEAL
15 1498800 METAL PLATE
16 2119321 HEXAGON SCREW
17 1210106 WASHER
18 2534259 SAFETY NUT
19 2533431 SLEEVE
19 265489 SPRING RING
20 2214454 WHEEL NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
