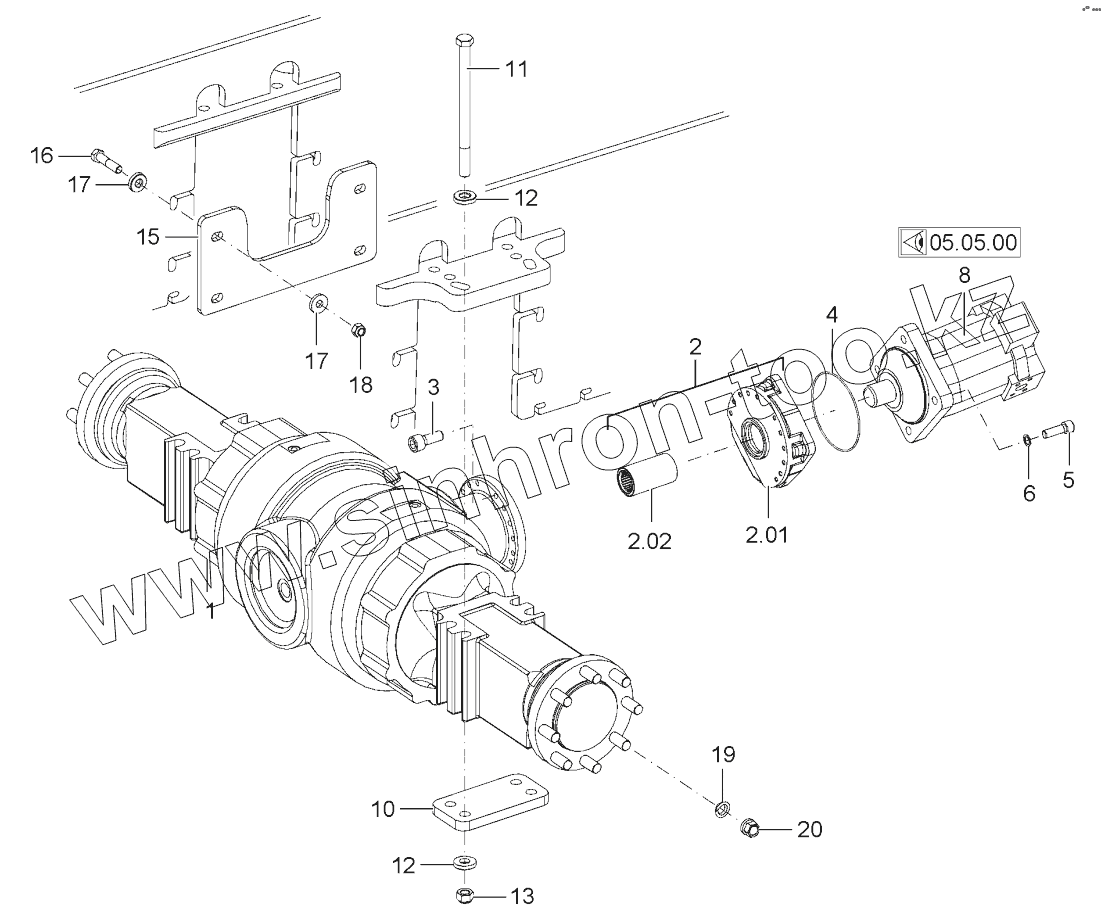

Каталог запасных частей к технике: HAMM 3411. PLANETARY AXLE AND SUSPENSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2.01
2.02
3
4
5
6
8
8
10
11
12
12
13
15
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 1298151 AXLE UP TO SERIAL-NO.,1746677, KOMPL.
2 1259105 ADD-ON PIECE
2.01 1254634 FLANGE
2.02 1254642 FITTING
3 214639 CHEESE-HEAD SCREW
4 233897 O-RING SEAL
5 1212664 CHEESE-HEAD SCREW
6 1237608 LOCKING WASHER
8 2032001 HYDRAULIC MOTOR VERSION,3410 P, 3411 P
8 1707825 HYDRAULIC MOTOR VERSION, 3410, 3411
10 1488058 METAL PLATE
11 368733 HEXAGON SCREW
12 1481401 U-WASHER
13 361763 SAFETY NUT
15 1498800 METAL PLATE
16 1209809 HEXAGON SCREW
17 1481436 U-WASHER
18 216496 HEXAGONAL NUT
19 265489 SPRING RING
20 279412 WHEEL NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
