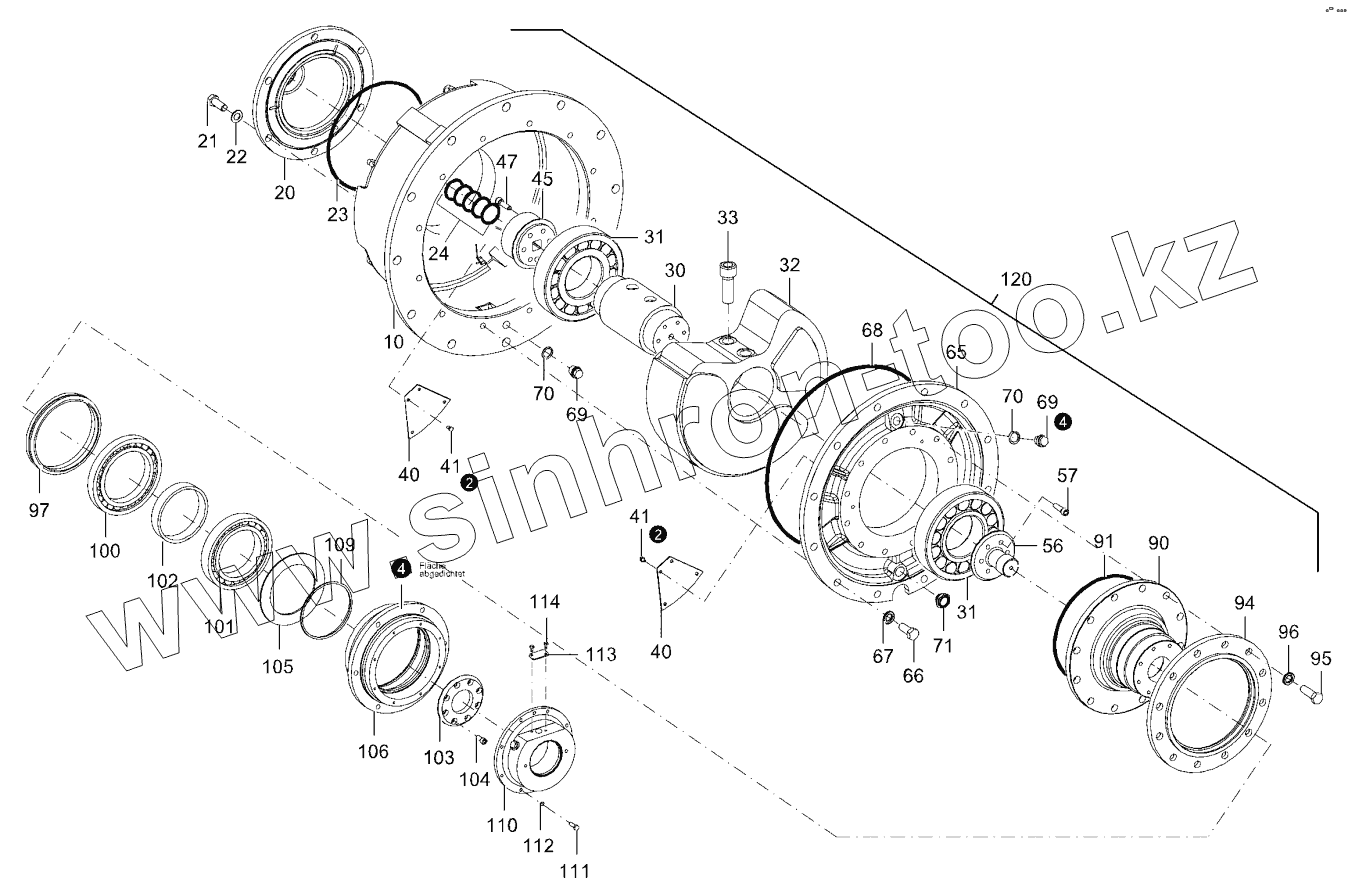

Каталог запасных частей к технике: HAMM 3411. DRUM WITH VIBRATOR (WITH DRUM DRIVE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
20
21
22
23
24
30
31
31
32
33
40
40
41
41
45
47
56
57
65
66
67
68
69
69
70
70
71
90
91
94
94
95
96
97
100
101
102
103
104
105
106
106
109
110
111
112
113
114
120
Позиция на иллюстрации Заводской номер детали Название детали
10 486973 HOUSING
20 1402641 FLANGE
21 2119455 HEXAGON SCREW
22 2175178 LOCKING WASHER
23 383341 O-RING SEAL
24 202010 O-RING SEAL
30 1420062 UNBALANCE SHAFT
31 336009 CYLINDRICAL ROLLER BEARING
32 2203489 UNBALANCE
33 2119313 CHEESE-HEAD SCREW
40 488526 METAL PLATE
41 2128329 HEXAGON SCREW
45 808679 DRIVER
47 2119291 CHEESE-HEAD SCREW
56 486868 INVOLUTE SPLINE SHAFT
57 2119291 CHEESE-HEAD SCREW
65 487007 FLANGE
66 2119455 HEXAGON SCREW
67 2175178 LOCKING WASHER
68 383465 O-RING SEAL
69 1402684 LOCKING SCREW
70 219487 SEALING RING
71 237256 INSPECTION GLASS
90 486892 CONE FLANGE
91 383341 O-RING SEAL
94 486930 RING
94 2607737 RING
95 2119457 HEXAGON SCREW
96 2175178 LOCKING WASHER
97 2606923 AXIAL FACE SEAL
100 288268 GROOVED BALL BEARING
101 370665 GROOVED BALL BEARING
102 477494 RING
103 477486 LID
104 2119287 CHEESE-HEAD SCREW
105 1232932 SPACER SHIM
106 486922 FLANGE
106 2607732 FLANGED BEARING
109 261300 O-RING SEAL
110 1524437 FLANGE
111 2119341 HEXAGON SCREW
112 2175172 LOCKING WASHER
113 1464868 COVER SHEET
114 2128329 HEXAGON SCREW
120 2208068 VIBRATOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
