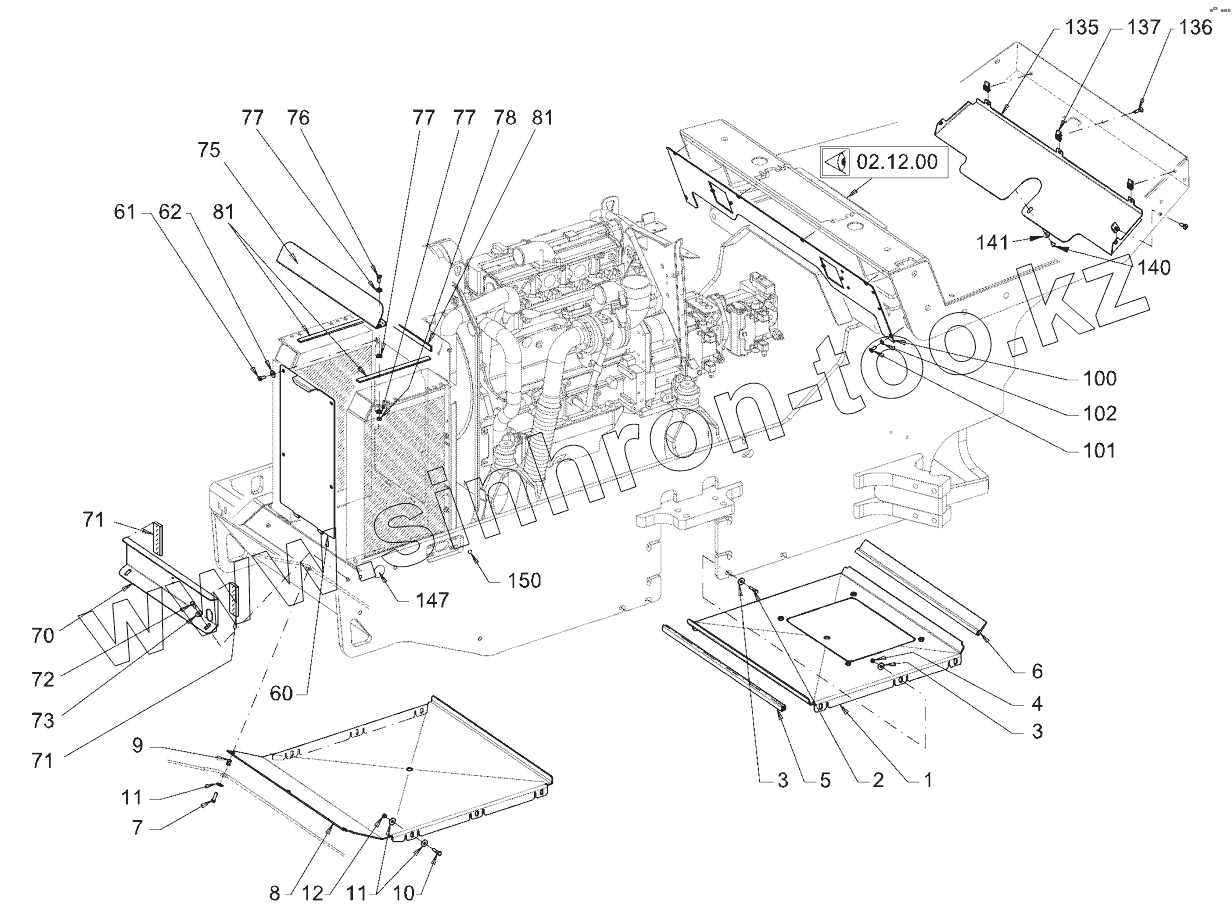

Каталог запасных частей к технике: HAMM 3411. CANOPIES AND COVERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
11
12
60
61
62
70
71
71
72
73
75
76
77
77
77
78
81
81
100
101
102
135
136
137
140
141
147
150
Позиция на иллюстрации Заводской номер детали Название детали
1 891150 BASE SHEET
2 214051 HEXAGON SCREW
3 293873 WASHER
4 2534252 SAFETY NUT
5 276766 SEALING PROFILE
6 615290 SEALING PROFILE
7 339180 HEXAGON SCREW
8 1498762 METAL PLATE
9 1238000 BLIND RIVET NUT
10 214051 HEXAGON SCREW
11 293873 WASHER
12 2534252 SAFETY NUT
60 1488627 LID
61 2119339 HEXAGON SCREW
62 276332 LOCKING WASHER
70 1488848 METAL PLATE
71 2035818 SEALING TAPE
72 214426 CHEESE-HEAD SCREW
73 260983 WASHER
75 1488856 METAL PLATE
76 214582 CHEESE-HEAD SCREW
77 231355 WASHER
78 1209302 SAFETY NUT
81 614022 FOAM RUBBER PROFILE
100 875546 COVER SHEET
101 283568 HEXAGON SCREW
102 216577 WASHER
135 1498118 COVER SHEET
136 214205 COUNTERSUNK SCREW
137 385794 CLIP NUT
140 2024268 FILLISTER HEAD SCREW
141 350389 WASHER
147 1297740 FILLER CAP
150 1237667 FILLER CAP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
