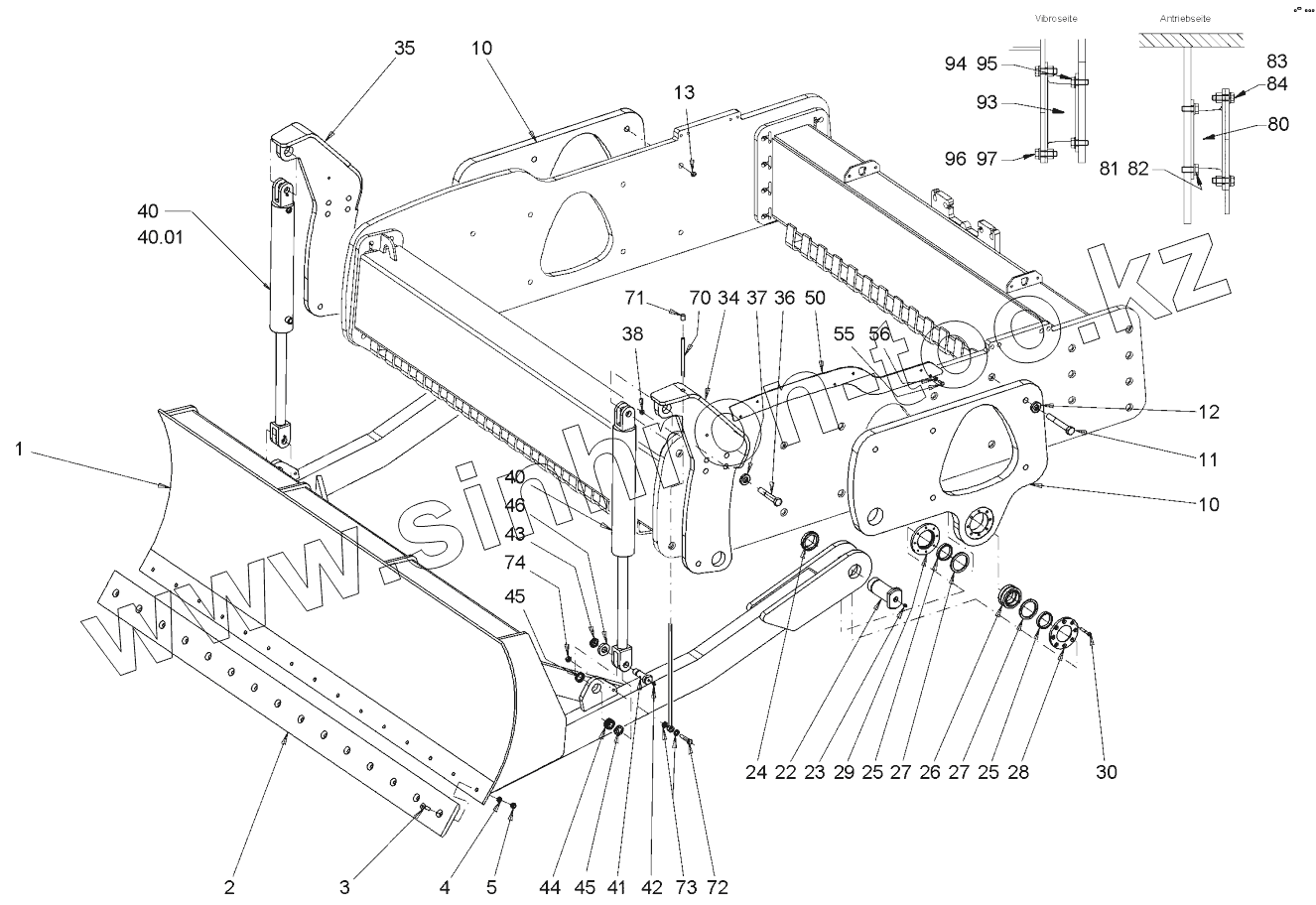

Каталог запасных частей к технике: HAMM 3411. BLADE
1
2
3
4
5
10
10
11
12
13
22
23
24
25
25
26
27
27
28
29
30
34
35
36
37
38
40
40
40.01
41
42
43
44
45
45
46
50
55
56
70
71
72
73
74
80
81
82
83
84
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 864579 | DOZER BLADE | |
| 2 | 1408178 | KNIFE STEEL | |
| 3 | 2599675 | COUNTERSUNK SCREW | |
| 4 | 381543 | WASHER | |
| 5 | 2127024 | HEXAGONAL NUT | |
| 10 | 1491547 | RETAINING PLATE | |
| 11 | 1302183 | HEXAGON SCREW | |
| 12 | 358436 | WASHER | |
| 13 | 361763 | SAFETY NUT | |
| 22 | 482641 | BOLT | |
| 23 | 210129 | GREASING NIPPLE | |
| 24 | 381594 | SHAFT NUT | |
| 25 | 482668 | RING | |
| 26 | 261386 | RADIAL ROD END BEARING | |
| 27 | 371432 | SEALING | |
| 28 | 482625 | LID | |
| 29 | 482633 | LID | |
| 30 | 2539663 | COUNTERSUNK SCREW | |
| 34 | 864625 | RETAINING PLATE | |
| 35 | 864633 | RETAINING PLATE | |
| 36 | 1262475 | HEXAGON SCREW | |
| 37 | 358436 | WASHER | |
| 38 | 361763 | SAFETY NUT | |
| 40 | 1455966 | HYDRAULIC CYLINDER | |
| 40.01 | 1456776 | SET OF SEALS | |
| 41 | 477206 | BOLT | |
| 42 | 210129 | GREASING NIPPLE | |
| 43 | 381608 | GROOVE NUT | |
| 44 | 529834 | ROD END BALL JOINT | |
| 45 | 800015 | SEALING WASHER | |
| 46 | 348783 | WASHER | |
| 50 | 1537563 | METAL PLATE | |
| 55 | 2119339 | HEXAGON SCREW | |
| 56 | 216593 | WASHER | |
| 70 | 873357 | INDICATOR | |
| 71 | 1271296 | PROTECTIVE CAP | |
| 72 | 213497 | HEXAGON SCREW | |
| 73 | 381543 | WASHER | |
| 74 | 2534252 | SAFETY NUT | |
| 80 | 1487116 | SILENTBLOC | |
| 81 | 1278479 | HEXAGON SCREW | |
| 82 | 2175175 | LOCKING WASHER | |
| 83 | 213942 | HEXAGON SCREW | |
| 84 | 2175175 | LOCKING WASHER | |
| 93 | 1487116 | SILENTBLOC | |
| 94 | 1278479 | HEXAGON SCREW | |
| 95 | 2175175 | LOCKING WASHER | |
| 96 | 213985 | HEXAGON SCREW | |
| 97 | 2175175 | LOCKING WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
