Каталог запасных частей к технике: HAMM 3411. ADVANCE DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
12
13
14
15
16
17
18
19
20
21
21
25
26
27
28
30
31
87
88
90
91
93
94
109
110

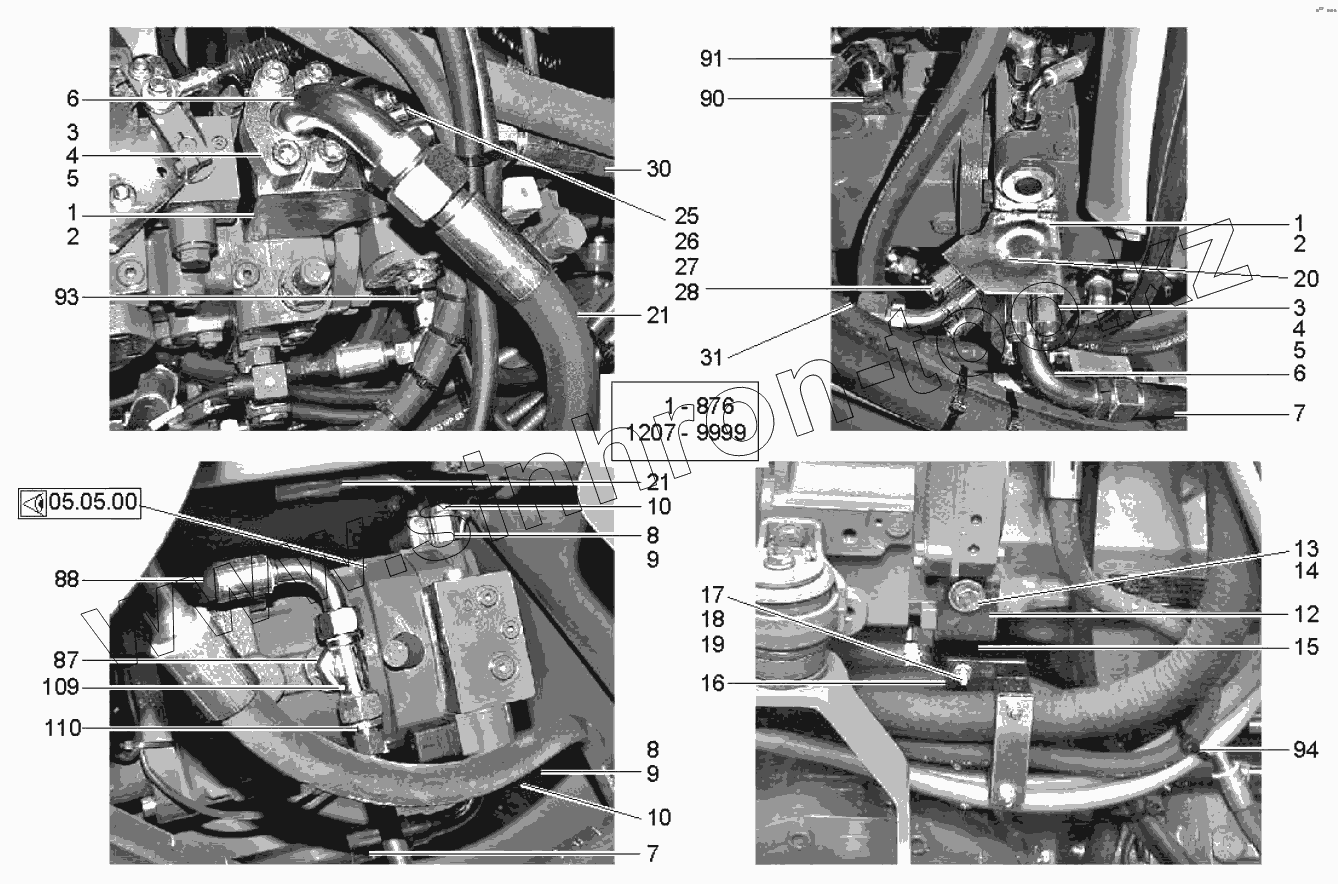

Позиция на иллюстрации Заводской номер детали Название детали
1 1486586 CONNECTING BLOCK
2 228516 O-RING SEAL
3 287199 SAE-FLANGE HALF
4 228516 O-RING SEAL
5 1268856 CHEESE-HEAD SCREW
6 1291726 PIPE ELBOW
7 1302094 HOSE
8 228516 O-RING SEAL
9 287199 SAE-FLANGE HALF
10 1260774 SAFETY SCREW
12 2038679 METAL PLATE
13 213942 HEXAGON SCREW
14 293873 WASHER
15 1486772 HALF-CLIP
16 2110183 METAL PLATE
17 2540276 STUD SCREW
18 216593 WASHER
19 2588139 SAFETY NUT
20 1273078 LOCKING SCREW
21 1302108 HOSE
25 389269 INTERMEDIATE PIECE
26 267465 O-RING SEAL
27 267457 SAE-FLANGE HALF
28 214639 CHEESE-HEAD SCREW
30 1259806 HOSE
31 1302132 HOSE
87 206350 STRAIGHT SCREWED SOCKET
88 1242466 HOSE
90 315702 STRAIGHT SCREWED SOCKET
91 387738 HOSE
93 327832 STRAIGHT SCREWED SOCKET
94 267341 WIRE FASTENER
109 317810 T-PIECE ADJUSTABLE
110 317624 REDUCING CONNECTOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
