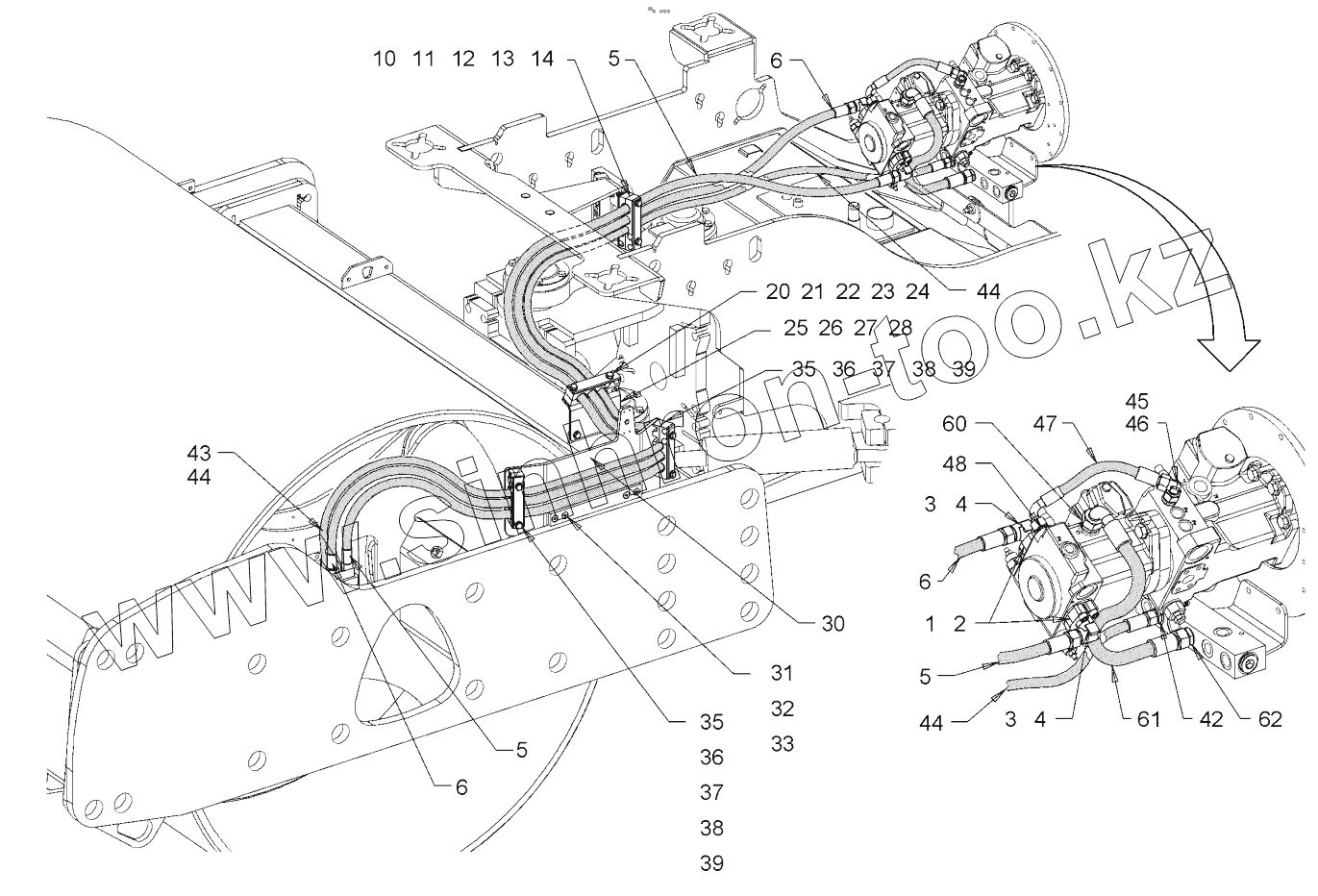

Каталог запасных частей к технике: HAMM 3410. VIBRATION DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
5
6
6
6
10
11
12
13
14
20
21
22
23
24
25
26
27
28
30
31
32
33
35
35
36
36
37
37
38
38
39
39
42
43
44
44
44
45
46
47
48
60
61
62
Позиция на иллюстрации Заводской номер детали Название детали
1 267457 SAE-FLANGE HALF
2 214639 CHEESE-HEAD SCREW
3 354651 ANGLE FLANGE
4 267465 O-RING SEAL
5 1302159 HOSE
6 1302167 HOSE
10 488232 HALF-CLIP
11 488216 FLAT STEEL
12 1212710 HEXAGON SCREW
13 216607 WASHER
14 388220 SAFETY NUT
20 488232 HALF-CLIP
21 488216 FLAT STEEL
22 1212710 HEXAGON SCREW
23 216607 WASHER
24 388220 SAFETY NUT
25 1486861 METAL PLATE
26 213888 HEXAGON SCREW
27 216607 WASHER
28 388220 SAFETY NUT
30 2024308 METAL PLATE
31 214671 CHEESE-HEAD SCREW
32 388220 SAFETY NUT
33 216607 WASHER
35 488232 HALF-CLIP
36 488216 FLAT STEEL
37 1212710 HEXAGON SCREW
38 216607 WASHER
39 388220 SAFETY NUT
42 206415 STRAIGHT SCREWED SOCKET
43 1302124 STRAIGHT SCREWED SOCKET
44 1264397 HOSE
45 206415 STRAIGHT SCREWED SOCKET
46 317837 ELBOW ADJUSTABLE
47 1256483 HOSE
48 317098 STRAIGHT SCREWED SOCKET
60 327832 STRAIGHT SCREWED SOCKET
61 387738 HOSE
62 327832 STRAIGHT SCREWED SOCKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
