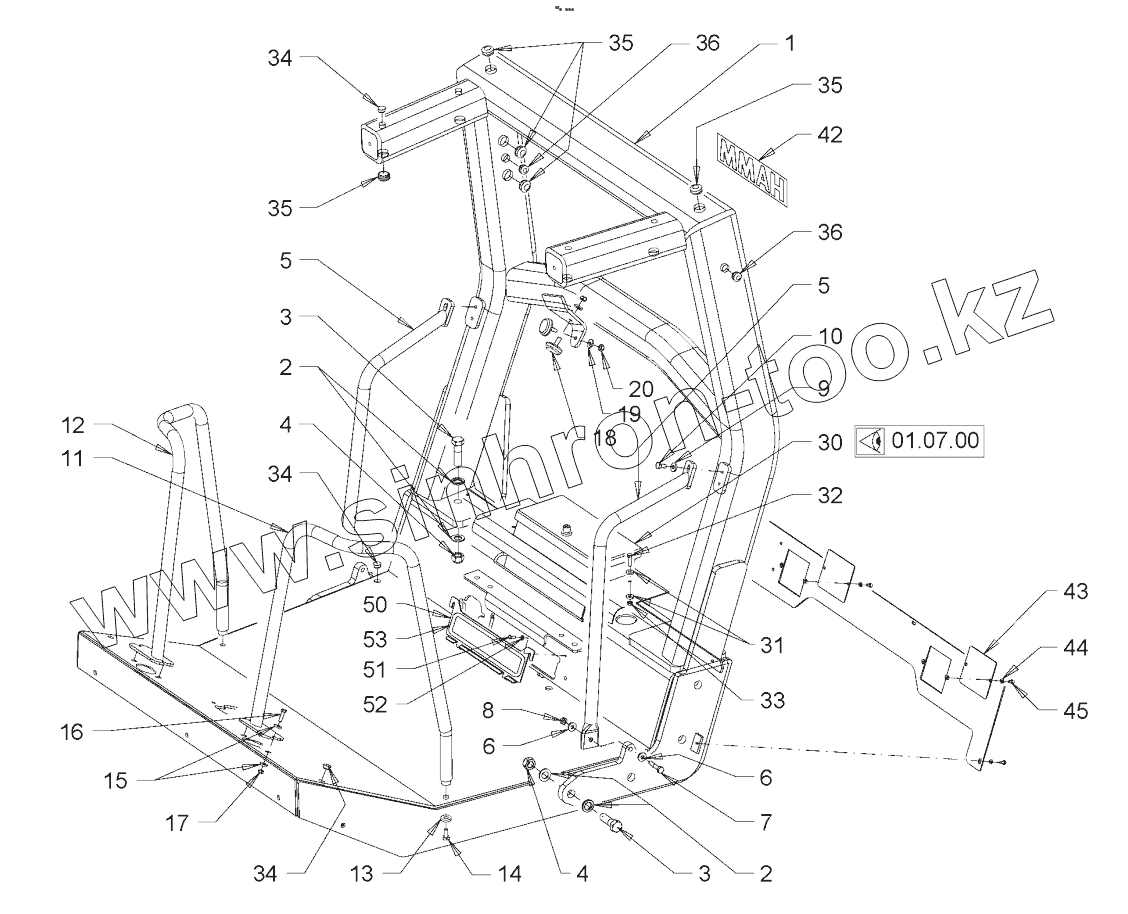

Каталог запасных частей к технике: HAMM 3410. ROLL BAR
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
30
31
32
33
34
34
34
35
35
35
36
36
42
43
44
45
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 867071 | ROLL OVER PROTECTION | |
| 2 | 383120 | WASHER | |
| 3 | 349038 | HEXAGON SCREW | |
| 4 | 361763 | SAFETY NUT | |
| 5 | 860433 | STAY BAR | |
| 6 | 345490 | WASHER | |
| 7 | 1209876 | HEXAGON SCREW | |
| 8 | 388220 | SAFETY NUT | |
| 9 | 345490 | WASHER | |
| 10 | 2119445 | HEXAGON SCREW | |
| 11 | 860468 | STAY BAR | |
| 12 | 860476 | STAY BAR | |
| 13 | 293873 | WASHER | |
| 14 | 214094 | HEXAGON SCREW | |
| 15 | 231355 | WASHER | |
| 16 | 1209914 | HEXAGON SCREW | |
| 17 | 1209302 | SAFETY NUT | |
| 18 | 233919 | RUBBER BUFFER | |
| 19 | 345490 | WASHER | |
| 20 | 388220 | SAFETY NUT | |
| 30 | 860808 | TOOL BOX | |
| 31 | 231355 | WASHER | |
| 32 | 1209914 | HEXAGON SCREW | |
| 33 | 1209302 | SAFETY NUT | |
| 34 | 351830 | FILLER CAP | |
| 35 | 353434 | FILLER CAP | |
| 36 | 1245945 | FILLER CAP | |
| 42 | 1523090 | LABEL HAMM | |
| 43 | 1505483 | COVER SHEET | |
| 44 | 216577 | WASHER | |
| 45 | 234605 | CHEESE-HEAD SCREW | |
| 50 | 2035849 | METAL PLATE | |
| 51 | 213667 | HEXAGON SCREW | |
| 52 | 216577 | WASHER | |
| 53 | 614014 | FOAM RUBBER PROFILE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
