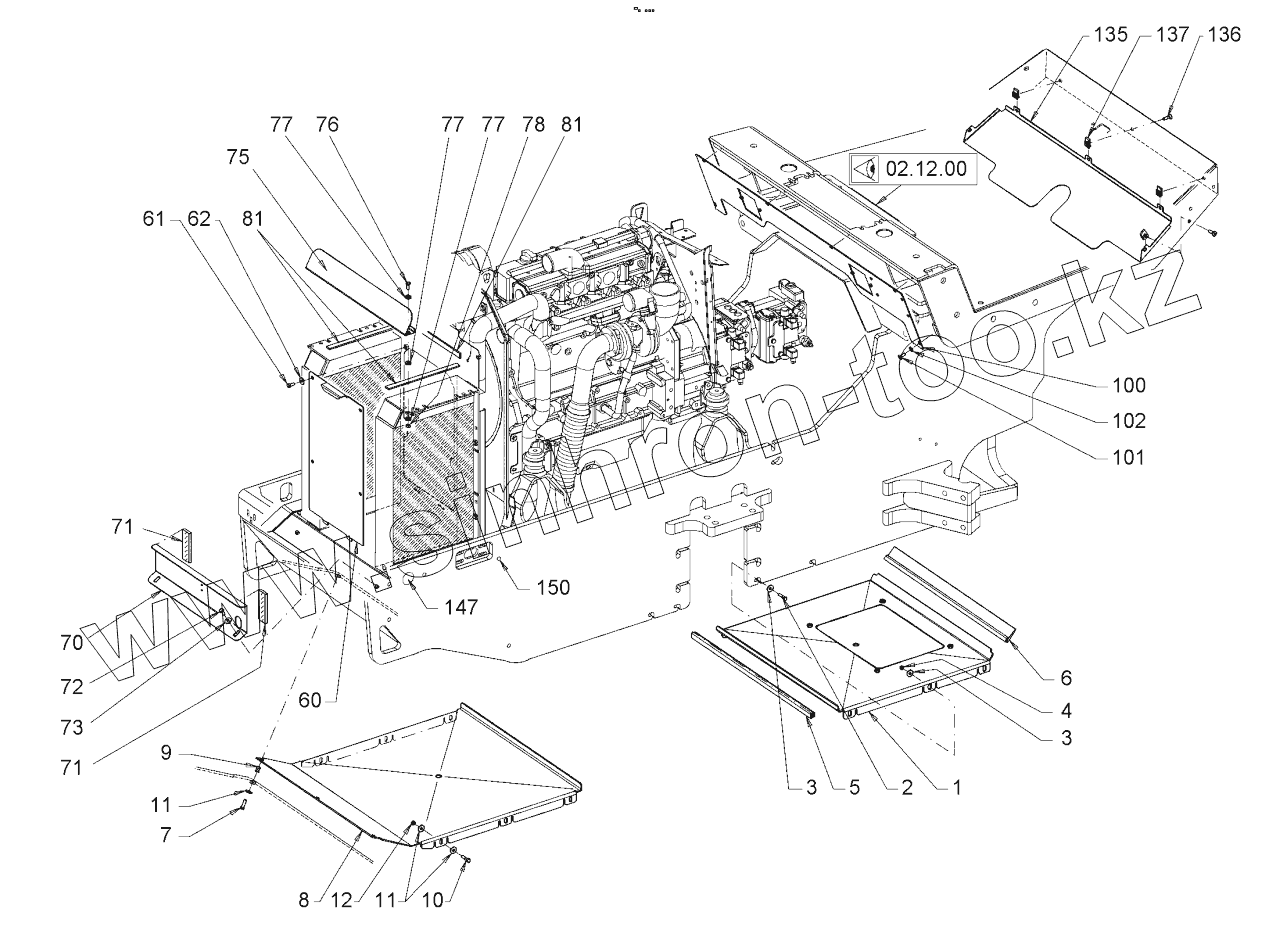

Каталог запасных частей к технике: HAMM 3410. LINING PARTS AND COVERS
1
2
3
3
4
5
6
7
8
9
10
11
11
12
60
61
62
70
71
71
72
73
75
76
77
77
77
78
81
81
100
101
102
135
136
137
147
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 891150 | BASE SHEET | |
| 2 | 214051 | HEXAGON SCREW | |
| 3 | 293873 | WASHER | |
| 4 | 2136712 | SAFETY NUT | |
| 5 | 276766 | SEALING PROFILE | |
| 6 | 615290 | SEALING PROFILE | |
| 7 | 339180 | HEXAGON SCREW | |
| 8 | 1498762 | METAL PLATE | |
| 9 | 1238000 | BLIND RIVET NUT | |
| 10 | 214051 | HEXAGON SCREW | |
| 11 | 293873 | WASHER | |
| 12 | 2136712 | SAFETY NUT | |
| 60 | 1488627 | LID | |
| 61 | 2119339 | HEXAGON SCREW | |
| 62 | 260983 | WASHER | |
| 70 | 1488848 | METAL PLATE | |
| 71 | 614154 | FOAM RUBBER PROFILE | |
| 72 | 214426 | CHEESE-HEAD SCREW | |
| 73 | 260983 | WASHER | |
| 75 | 1488856 | METAL PLATE | |
| 76 | 214582 | CHEESE-HEAD SCREW | |
| 77 | 231355 | WASHER | |
| 78 | 1209302 | SAFETY NUT | |
| 81 | 2035818 | SEALING TAPE | |
| 100 | 875546 | COVER SHEET | |
| 101 | 283568 | HEXAGON SCREW | |
| 102 | 216577 | WASHER | |
| 135 | 1498118 | COVER SHEET | |
| 136 | 214205 | COUNTERSUNK SCREW | |
| 137 | 385794 | CLIP NUT | |
| 147 | 1297740 | FILLER CAP | |
| 150 | 1237667 | FILLER CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
