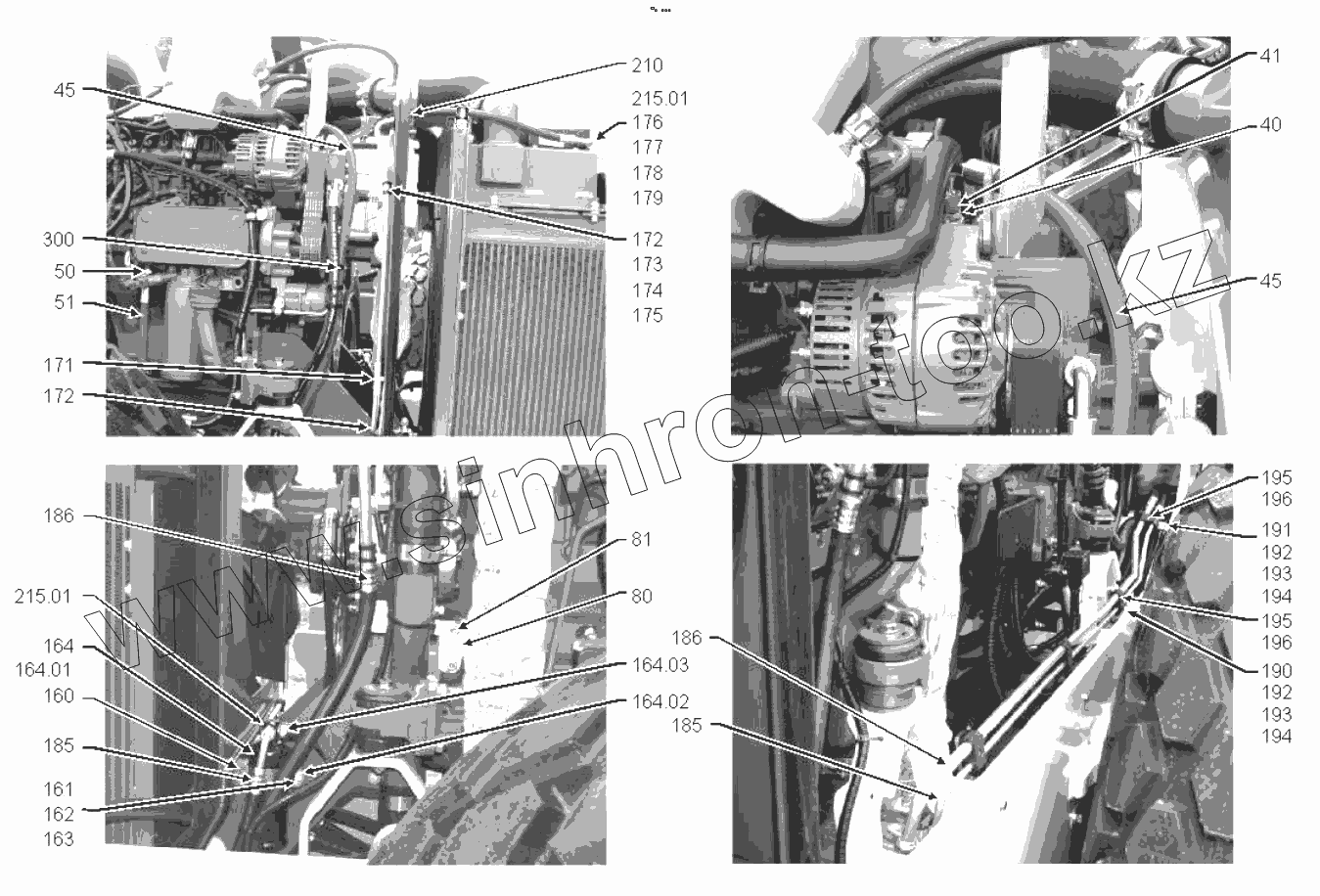

Каталог запасных частей к технике: HAMM 3410. HEATING AND AIR CONDITIONING
40
41
45
45
50
51
80
81
160
161
162
163
164
164.01
164.02
164.03
171
172
172
173
174
175
176
177
178
179
185
185
186
186
190
191
192
192
193
193
194
194
195
195
196
196
210
215.01
215.01
300
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40 | 206369 | STRAIGHT SCREWED SOCKET | |
| 41 | 317632 | REDUCING CONNECTOR | |
| 45 | 1274341 | HOSE | |
| 50 | 317098 | STRAIGHT SCREWED SOCKET | |
| 51 | 1292447 | HOSE | |
| 80 | 1519069 | HOLDER | |
| 81 | 214469 | CHEESE-HEAD SCREW | |
| 160 | 875627 | DISTANCE PIECE | |
| 161 | 1209914 | HEXAGON SCREW | |
| 162 | 1209302 | SAFETY NUT | |
| 163 | 216593 | WASHER | |
| 164 | 1510266 | DRYER WITH PRESSURE SWITCH COMPL. | |
| 164.01 | 1272950 | DRYER | |
| 164.02 | 1278290 | HOLDER | |
| 164.03 | 1278304 | PRESSURE SWITCH | |
| 171 | 1527002 | HOSE | |
| 172 | 1207571 | PIPE CLIP | |
| 173 | 2119339 | HEXAGON SCREW | |
| 174 | 1209302 | SAFETY NUT | |
| 175 | 216593 | WASHER | |
| 176 | 1207563 | PIPE CLIP | |
| 177 | 2119339 | HEXAGON SCREW | |
| 178 | 1209302 | SAFETY NUT | |
| 179 | 216593 | WASHER | |
| 185 | 1527010 | HOSE | |
| 186 | 1527029 | HOSE | |
| 190 | 1527037 | METAL PLATE | |
| 191 | 1527045 | METAL PLATE | |
| 192 | 211850 | HEXAGON SCREW | |
| 193 | 1209302 | SAFETY NUT | |
| 194 | 216593 | WASHER | |
| 195 | 1527924 | HALF-CLIP | |
| 196 | 242535 | CHEESE-HEAD SCREW | |
| 210 | 1265873 | CABLE SUPPORT SLEEVE | |
| 215.01 | 2022480 | O-RING SEAL NW6 | |
| 300 | 267341 | WIRE FASTENER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
