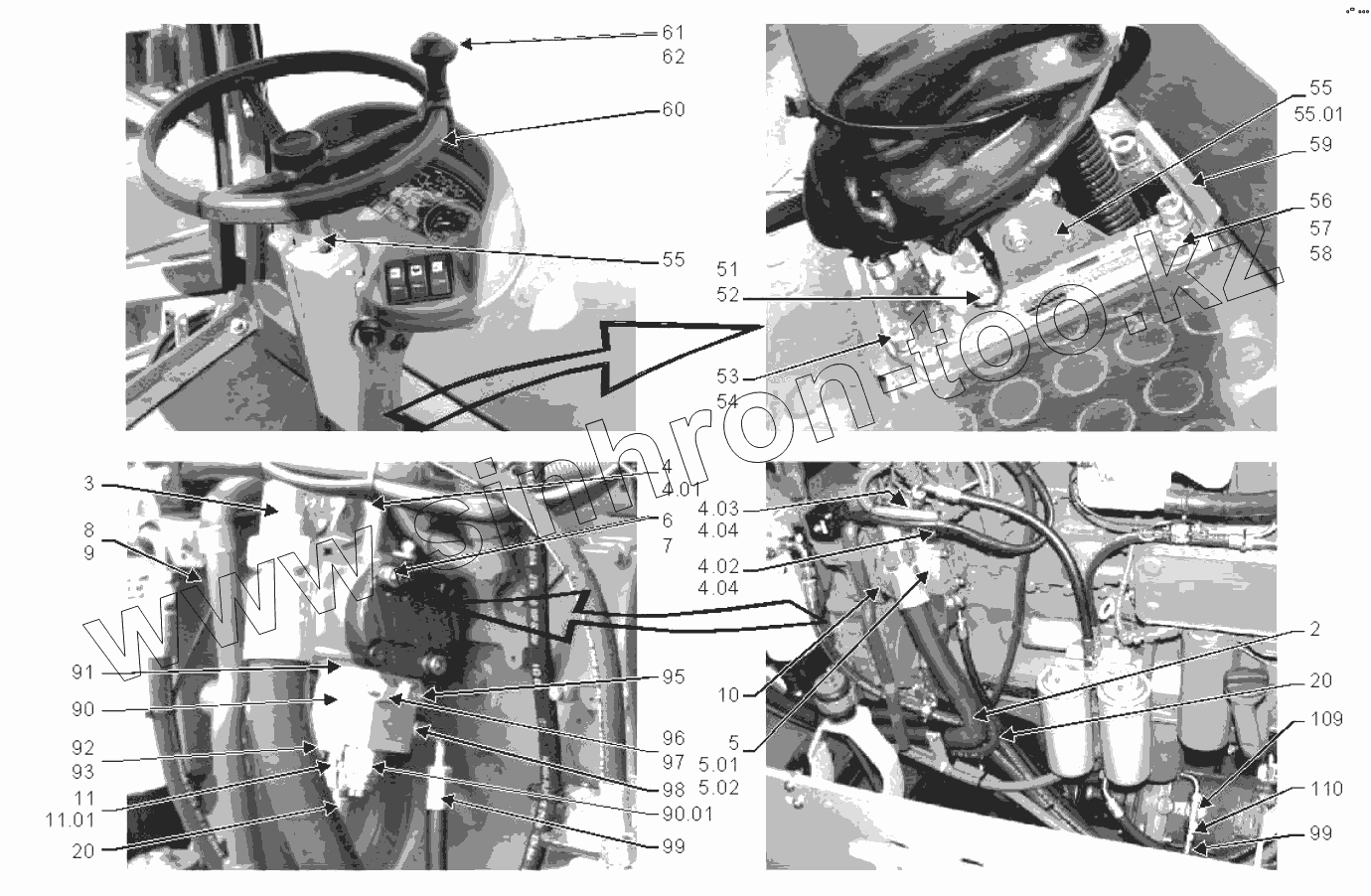

Каталог запасных частей к технике: HAMM 3410. STEERING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
4.01
4.02
4.03
4.04
4.04
5
5.01
5.02
6
7
8
9
10
11
11.01
20
20
51
52
53
54
55
55
55.01
56
57
58
59
60
61
62
90
90.01
91
92
93
95
96
97
98
99
99
109
110
Позиция на иллюстрации Заводской номер детали Название детали
2 2014222 HOSE
3 317861 ELBOW ADJUSTABLE
4 1297538 ANGLE FLANGE SCREWING
4.01 1215426 O-RING SEAL
4.02 214418 CHEESE-HEAD SCREW
4.03 325449 CHEESE-HEAD SCREW
4.04 216666 SPRING RING
5 240974 GEAR PUMP
5.01 1231286 SET OF SEALS
5.02 354457 SHAFT KEY
6 341991 CHEESE-HEAD SCREW
7 1485245 U-WASHER
8 1207377 TOOTHED WHEEL
9 388343 SAFETY NUT
10 262323 SEALING
11 206695 STRAIGHT FLANGE JOINT
11.01 396532 O-RING SEAL
20 304182 HOSE
51 215015 CHEESE-HEAD SCREW
52 276243 LOCKING WASHER
53 245569 CHEESE-HEAD SCREW
54 276243 LOCKING WASHER
55 1256971 STEERING COLUMN
55.01 1274139 LEVER
56 214639 CHEESE-HEAD SCREW
57 216607 WASHER
58 2588141 SAFETY NUT
59 870153 STEERING CONSOLE
60 358363 STEERING WHEEL
61 358398 TURNING HANDLE
62 2468553 LID
90 2030383 VALVE BLOCK
90.01 2034414 PRESSURE-RELIEF VALVE
91 396532 O-RING SEAL
92 351393 CHEESE-HEAD SCREW
93 216771 SPRING RING
95 225355 BANJO
96 366633 FILLER CAP
97 206822 UNION NUT
98 397610 STRAIGHT SCREWED SOCKET
99 396478 HOSE
109 317810 T-PIECE ADJUSTABLE
110 317624 REDUCING CONNECTOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
