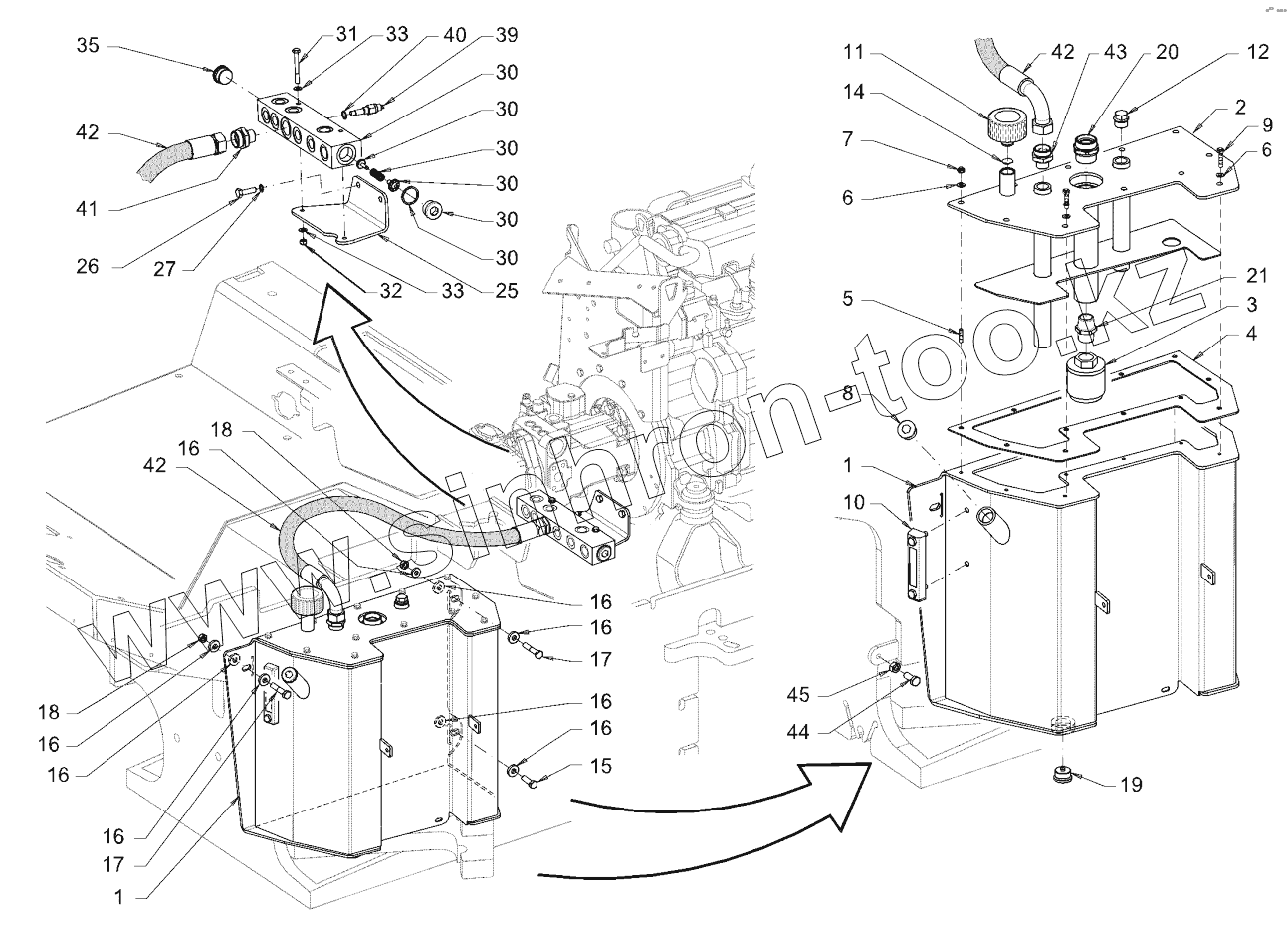

Каталог запасных частей к технике: HAMM 3410. OIL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
8
9
10
11
12
14
15
16
16
16
16
16
16
16
16
17
17
18
18
19
20
21
25
26
27
30
30
30
30
30
30
31
32
33
33
35
39
40
41
42
42
42
43
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 891940 HYDRAULIC OIL TANK
2 2024555 LID
3 1236199 SUCTION FILTER
4 1501534 SEALING
5 1208489 STUD SCREW
6 2232539 WASHER
7 2588139 SAFETY NUT
8 2116085 LOCKING SCREW
9 213829 HEXAGON SCREW
10 274178 OIL LEVEL INDICATOR
11 2153515 VENT FILTER
12 2116087 LOCKING SCREW
14 1489534 WASHER
15 213942 HEXAGON SCREW
16 293873 WASHER
17 2538280 HEXAGON SCREW
18 2534252 SAFETY NUT
19 2116085 LOCKING SCREW
20 317128 STRAIGHT SCREWED SOCKET
21 223522 TWIN NIPPLE
25 1488643 HOLDER
26 2119450 HEXAGON SCREW
27 276243 LOCKING WASHER
30 1488635 CONNECTING BLOCK COMPL.
31 2540244 HEXAGON SCREW
32 1209302 SAFETY NUT
33 216593 WASHER
35 2116085 LOCKING SCREW
39 282308 THERMO COUPLE
40 219398 SEALING RING
41 317101 STRAIGHT SCREWED SOCKET
42 1258850 HOSE
43 317233 STRAIGHT SCREWED SOCKET
43 358452 STRAIGHT SCREWED SOCKET
44 213942 HEXAGON SCREW
45 215996 HEXAGONAL NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
