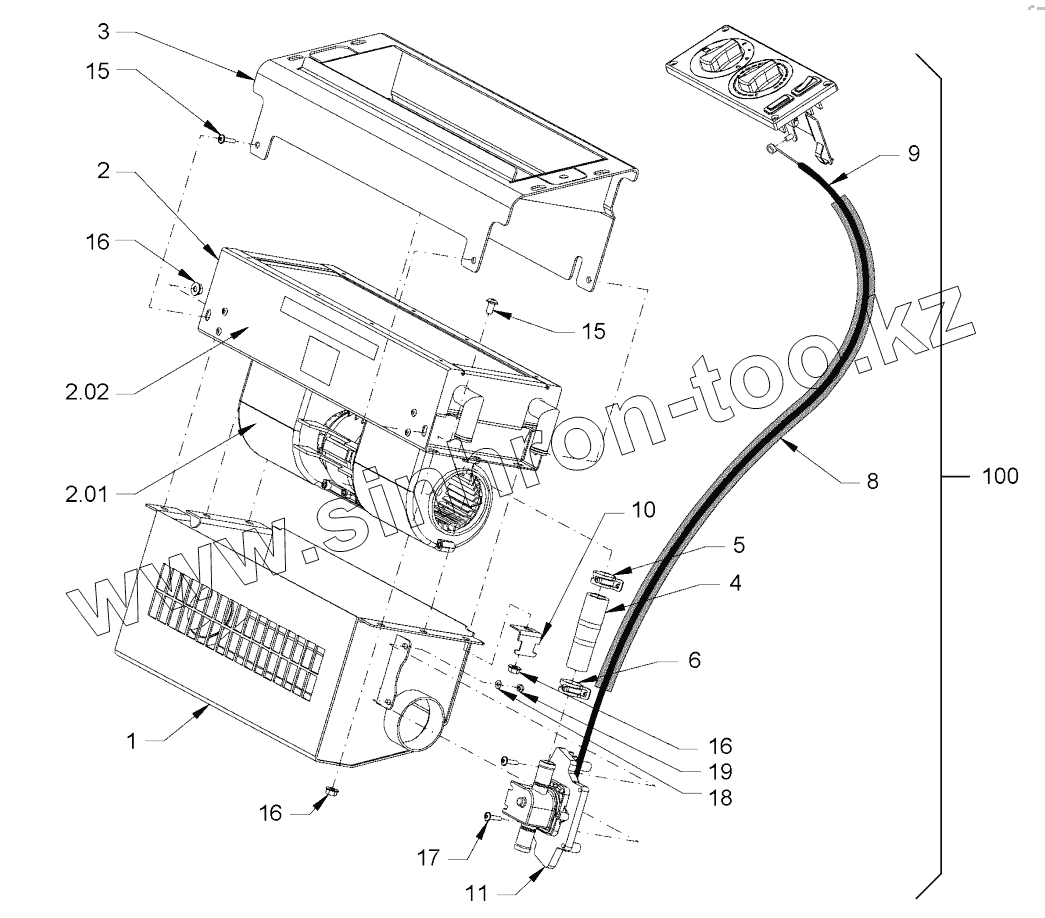

Каталог запасных частей к технике: HAMM 3410. HEATING AND AIR CONDITIONING TROPICAL VERSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2.01
2.02
3
4
5
6
8
9
10
11
15
15
16
16
16
17
18
19
100
Позиция на иллюстрации Заводской номер детали Название детали
1 2083957 CASE
2 2084206 HEATING
2.01 2113152 BLOWER
2.02 2290310 HEAT EXCHANGER
3 2083954 HOLDER
4 2095384 HOSE
5 2077533 HOSE CLAMP
6 2077531 HOSE CLAMP
8 2160758 HOSE
9 1263145 BOWDEN CABLE
10 2098959 HOLDER
11 2053640 VALVE
15 2024268 FILLISTER HEAD SCREW
16 2047534 HEXAGONAL NUT
17 1270494 FILLISTER HEAD SCREW
18 274356 WASHER
19 1264362 HEXAGONAL NUT
100 2095591 BLOWER UNIT COMPL.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
