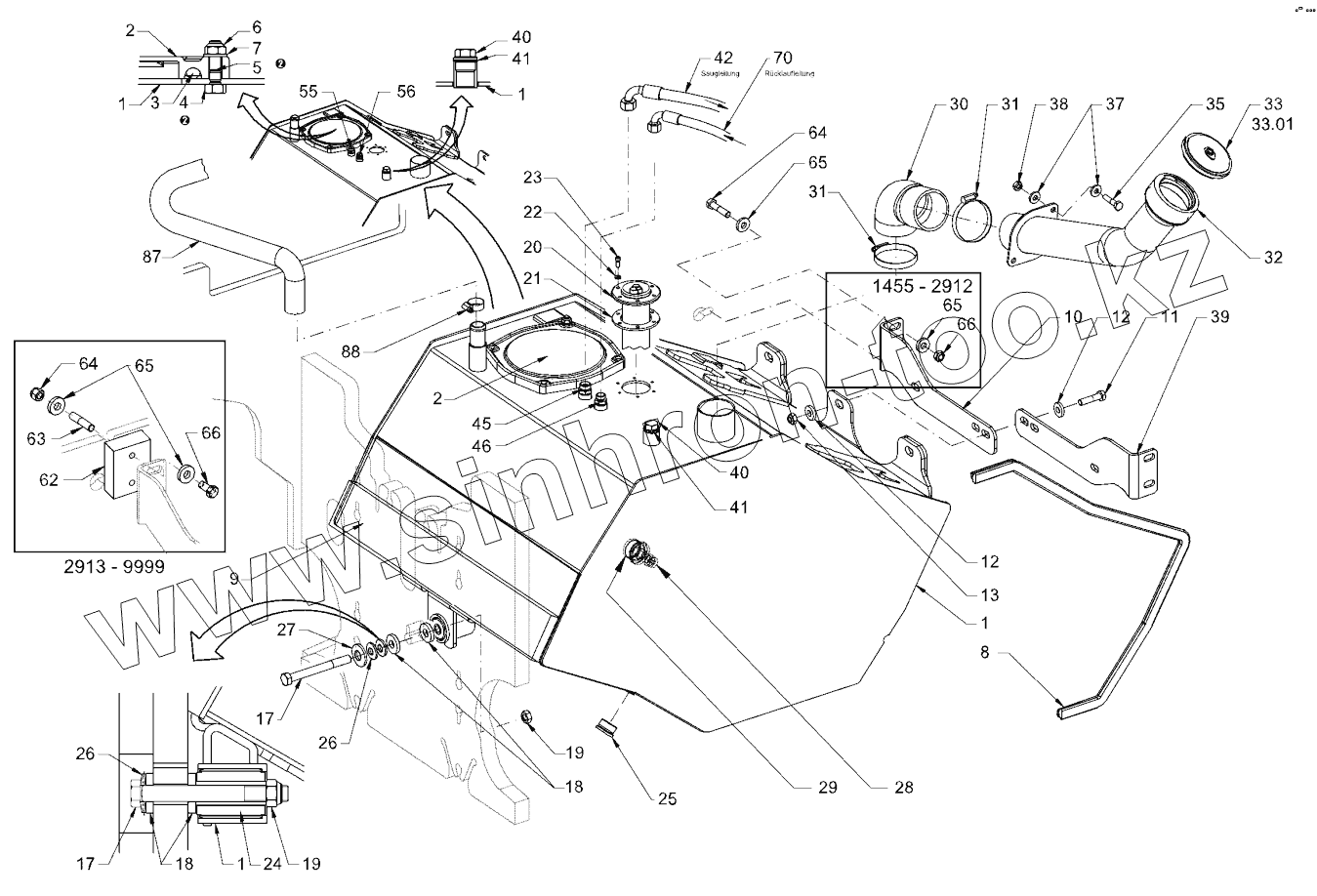

Каталог запасных частей к технике: HAMM 3410. FUEL SYSTEM
1
1
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
13
17
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
32
33
33
33.01
33.01
35
35
37
38
39
39
40
40
41
41
42
45
46
55
56
62
63
64
64
64
64
65
65
65
65
65
65
66
66
66
66
70
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2817415 | TANK | |
| 2 | 571148 | LID | |
| 3 | 576476 | O-RING SEAL | |
| 4 | 2127021 | HEXAGONAL NUT | |
| 5 | 2168705 | STUD SCREW | |
| 6 | 2588141 | SAFETY NUT | |
| 7 | 216607 | WASHER | |
| 8 | 276766 | SEALING PROFILE | |
| 9 | 1509454 | INSULATION PLATE | |
| 10 | 1498819 | METAL PLATE | |
| 10 | 2754185 | HOLDER | |
| 11 | 2538280 | HEXAGON SCREW | |
| 12 | 293873 | WASHER | |
| 13 | 2534252 | SAFETY NUT | |
| 17 | 2119323 | HEXAGON SCREW | |
| 18 | 1210106 | WASHER | |
| 19 | 2534259 | SAFETY NUT | |
| 20 | 886092 | FUEL LEVEL SENSOR | |
| 21 | 1206680 | SEALING | |
| 22 | 332437 | SEALING RING | |
| 23 | 1202359 | CHEESE-HEAD SCREW | |
| 24 | 2383941 | BUSHING | |
| 25 | 2116085 | LOCKING SCREW | |
| 26 | 2079725 | STRAIN WASHER | |
| 27 | 2175178 | LOCKING WASHER | |
| 28 | 355135 | LOCKING SCREW | |
| 29 | 2116085 | LOCKING SCREW | |
| 30 | 1488791 | HOSE | |
| 31 | 233315 | HOSE CLAMP | |
| 32 | 2169078 | FILLER NECK | |
| 32 | 860352 | FILLER NECK | |
| 33 | 228060 | TANK CAP, WITH LOCK | |
| 33 | 2033908 | TANK CAP, WITH LOCK | |
| 33.01 | 266000 | KEY | |
| 33.01 | 367125 | KEY | |
| 35 | 2538193 | HEXAGON SCREW | |
| 35 | 1200240 | MUSHROOM HEAD SCREW | |
| 37 | 345490 | WASHER | |
| 38 | 388220 | SAFETY NUT | |
| 39 | 2105174 | HOLDER | |
| 39 | 2778969 | HOLDER | |
| 40 | 205907 | LOCKING SCREW | |
| 41 | 219509 | SEALING RING | |
| 42 | 1200151 | HOSE | |
| 45 | 381063 | STRAIGHT SCREWED SOCKET | |
| 46 | 315710 | STRAIGHT SCREWED SOCKET | |
| 55 | 381063 | STRAIGHT SCREWED SOCKET | |
| 56 | 315710 | STRAIGHT SCREWED SOCKET | |
| 62 | 2824252 | RUBBER BUFFER | |
| 63 | 2824336 | STUD SCREW | |
| 64 | 2538280 | HEXAGON SCREW | |
| 64 | 2534252 | SAFETY NUT | |
| 65 | 293873 | WASHER | |
| 65 | 2235850 | WASHER | |
| 66 | 2534252 | SAFETY NUT | |
| 66 | 1278479 | HEXAGON SCREW | |
| 70 | 2043521 | HOSE | |
| 87 | 1504274 | CONNECTION HOSE | |
| 88 | 1291866 | HOSE CLAMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
