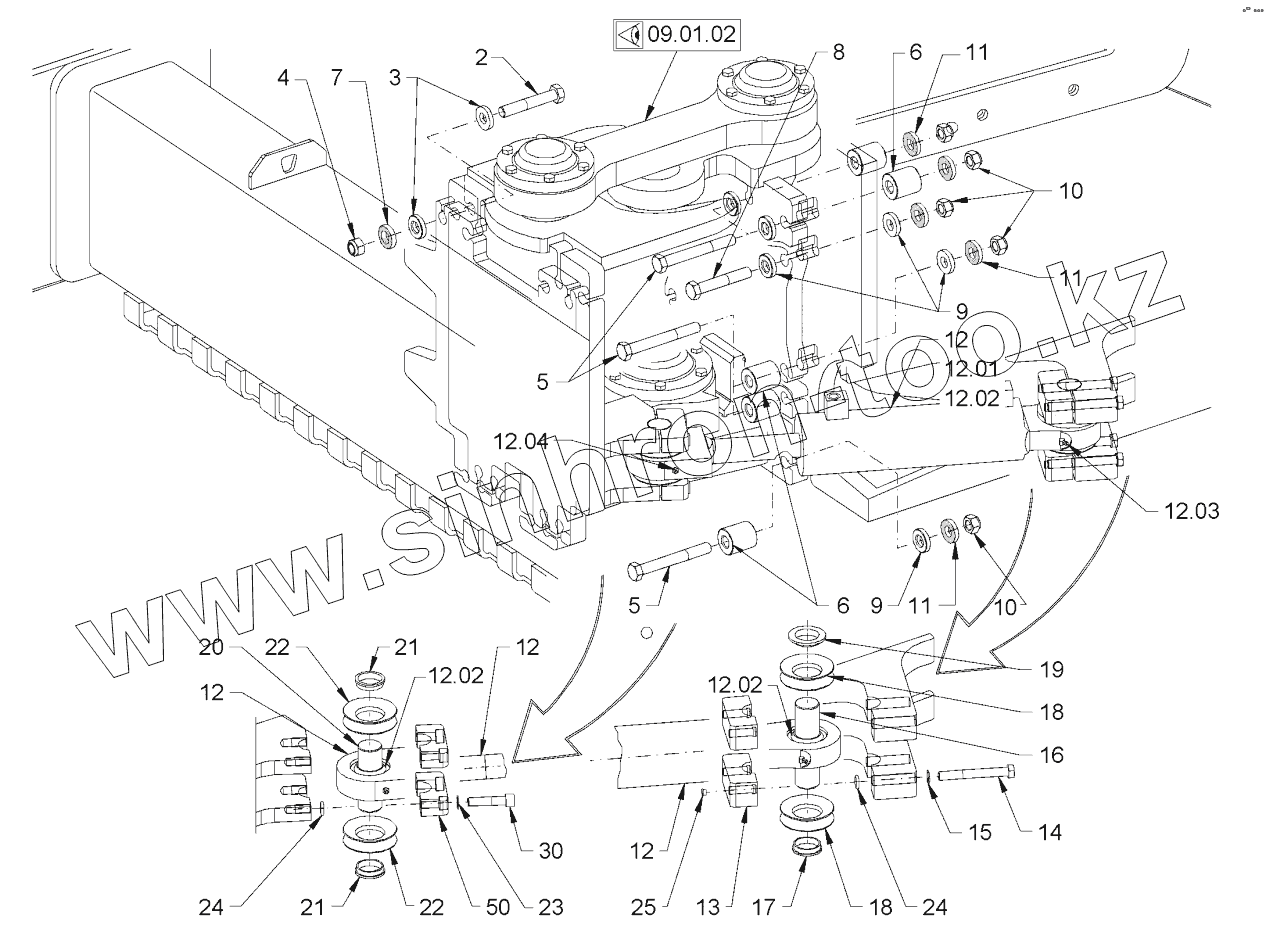

Каталог запасных частей к технике: HAMM 3410. CENTRE PIVOT ASSEMBLY

Тип техники

Марка

Модель

Схема

2

3

4

5

5

6

6

7

8

9

9

10

10

11

11

11

12

12

12

12

12.01

12.02

12.02

12.02

12.03

12.04

13

14

15

16

17

18

18

19

20

21

21

22

22

23

24

24

25

30

50

Позиция на иллюстрации	Заводской номер детали		Название детали
2	1280473		HEXAGON SCREW
3	358436		WASHER
4	361763		SAFETY NUT
5	1302183		HEXAGON SCREW
6	1501119		DISTANCE PIECE
7	2173175		LOCKING WASHER
8	1280473		HEXAGON SCREW
9	358436		WASHER
10	361763		SAFETY NUT
11	2173175		LOCKING WASHER
12	1535188		STEERING CYLINDER
12.01	1456776		SET OF SEALS
12.02	311103		RADIAL ROD END BEARING
12.03	220825		GREASING NIPPLE
12.04	220817		GREASING NIPPLE
13	1535595		CLAMPING PIECE
14	2113131		HEXAGON SCREW
15	2175178		LOCKING WASHER
16	1535579		BOLT
17	1535587		DISTANCE RING
18	1535609		SEALING RING
19	1537555		SPACER WASHER
20	1535579		BOLT
21	1535587		DISTANCE RING
22	1535609		SEALING RING
23	1237608		LOCKING WASHER
24	1253913		O-RING SEAL
25	395560		FILLER CAP
30	239984		CHEESE-HEAD SCREW
50	1535595		CLAMPING PIECE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
