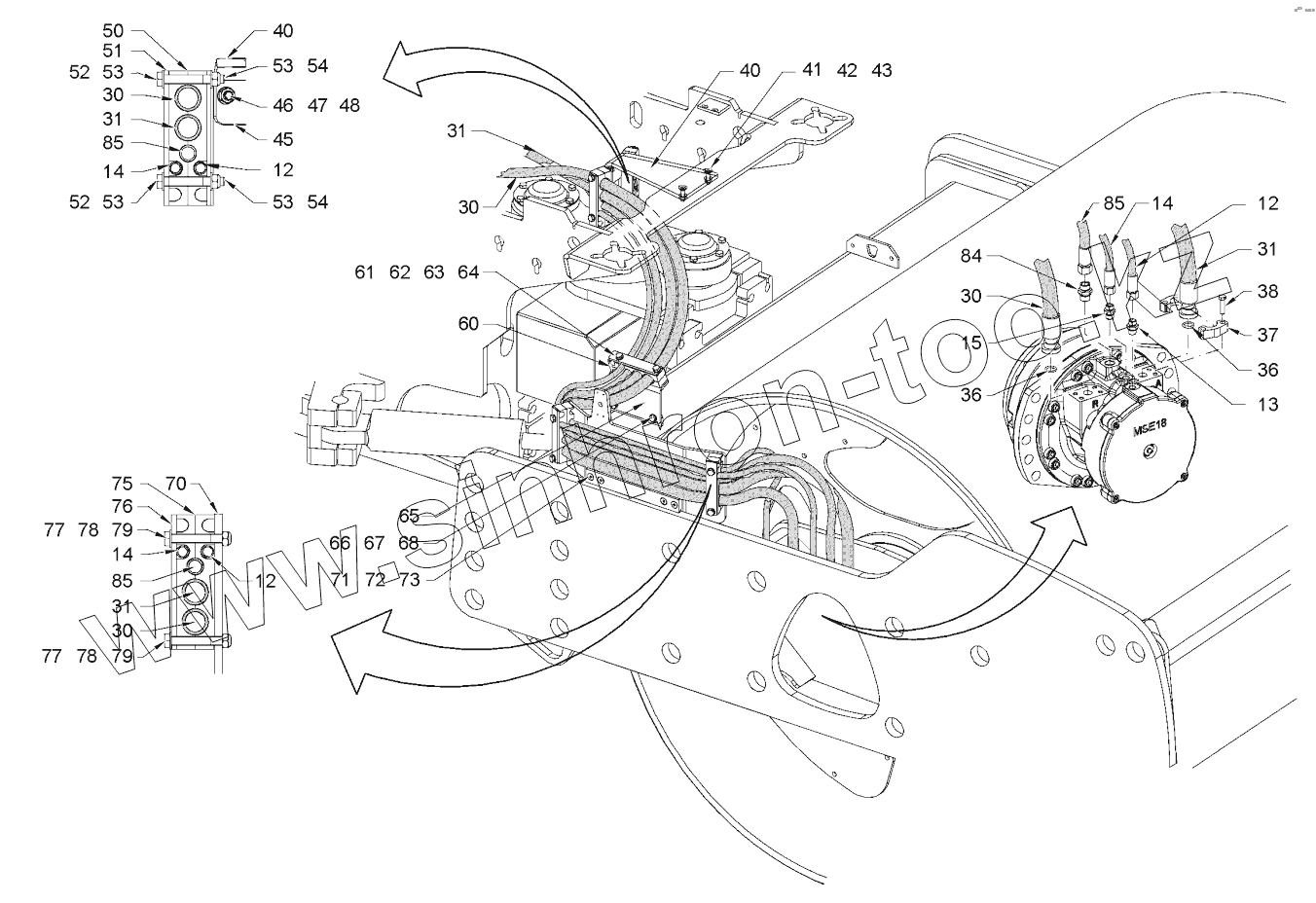

Каталог запасных частей к технике: HAMM 3410. ADVANCE DRIVE
12
12
12
13
14
14
14
15
30
30
30
30
31
31
31
31
36
36
37
38
40
40
41
42
43
45
46
47
48
50
51
52
52
53
53
53
53
54
54
60
61
62
63
64
65
66
67
68
70
71
72
73
75
76
77
77
78
78
79
79
84
85
85
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | 2108849 | HOSE | |
| 13 | 315710 | STRAIGHT SCREWED SOCKET | |
| 14 | 2108850 | HOSE | |
| 15 | 382493 | STRAIGHT SCREWED SOCKET | |
| 30 | 1259830 | HOSE | |
| 31 | 2108846 | HOSE | |
| 36 | 267465 | O-RING SEAL | |
| 37 | 267457 | SAE-FLANGE HALF | |
| 38 | 1264893 | SAFETY SCREW | |
| 40 | 1486918 | METAL PLATE | |
| 41 | 1200240 | MUSHROOM HEAD SCREW | |
| 42 | 216607 | WASHER | |
| 43 | 216453 | HEXAGONAL NUT | |
| 45 | 1486926 | METAL PLATE | |
| 46 | 213853 | HEXAGON SCREW | |
| 47 | 216607 | WASHER | |
| 48 | 216453 | HEXAGONAL NUT | |
| 50 | 1418467 | HALF-CLIP | |
| 51 | 488216 | FLAT STEEL | |
| 52 | 1212710 | HEXAGON SCREW | |
| 53 | 216607 | WASHER | |
| 54 | 216453 | HEXAGONAL NUT | |
| 60 | 1418467 | HALF-CLIP | |
| 61 | 488216 | FLAT STEEL | |
| 62 | 1212710 | HEXAGON SCREW | |
| 63 | 216607 | WASHER | |
| 64 | 216453 | HEXAGONAL NUT | |
| 65 | 1486861 | METAL PLATE | |
| 66 | 213853 | HEXAGON SCREW | |
| 67 | 216607 | WASHER | |
| 68 | 216453 | HEXAGONAL NUT | |
| 70 | 2024309 | METAL PLATE | |
| 71 | 214671 | CHEESE-HEAD SCREW | |
| 72 | 216453 | HEXAGONAL NUT | |
| 73 | 216607 | WASHER | |
| 75 | 1418467 | HALF-CLIP | |
| 76 | 488216 | FLAT STEEL | |
| 77 | 1212710 | HEXAGON SCREW | |
| 78 | 216607 | WASHER | |
| 79 | 216453 | HEXAGONAL NUT | |
| 84 | 206415 | STRAIGHT SCREWED SOCKET | |
| 85 | 2108847 | HOSE |
