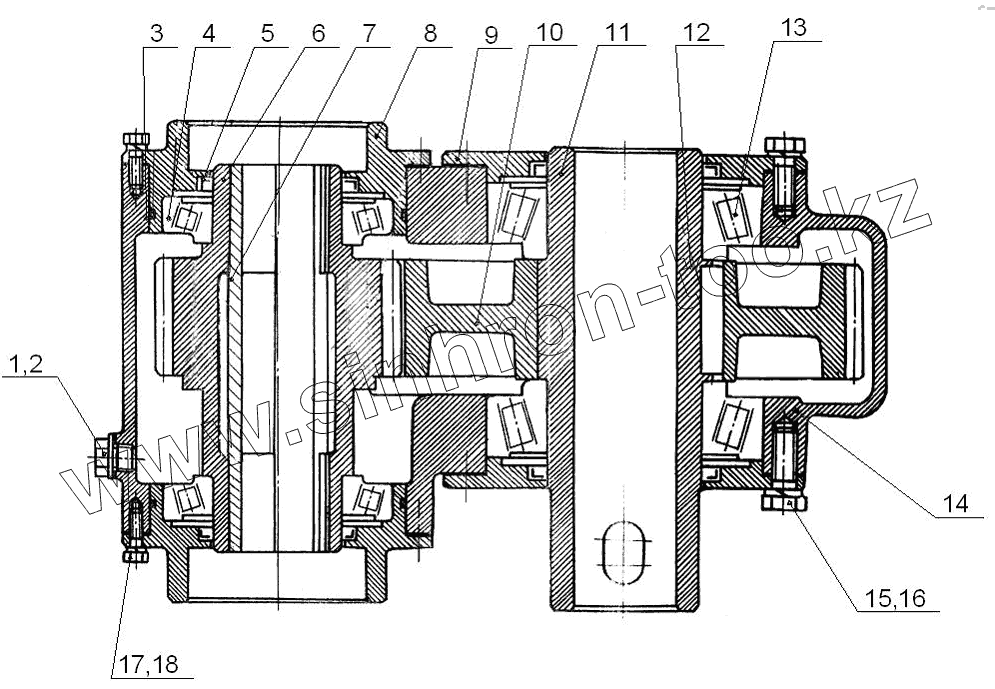

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Вращатель
Ш4.04А.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.04А.00.000 | Ш4.04А.00.000 | Вращатель | |
| 1 | ЛБУ-03-33 | Прокладка | |
| 2 | ЛБУ-10-21 | Пробка М27х1,5 | |
| 3 | Кольцо 220-225-36-2-2 | Кольцо 220-225-36-2-2 | |
| 4 | 2007124 | Подшипник ГОСТ333-71 | |
| 5 | Манжета 1.1-120х150-3 | Манжета 1.1-120х150-3 | |
| 6 | Ш4.04.00.004 | Вал-шестерня | |
| 7 | Ш4.04А.00.012 | Вкладыш | |
| 8 | Ш4.04.00.001 | Стакан | |
| 9 | Ш4.04.00.003 | Фланец | |
| 10 | Ш4.04.00.006 | Шестерня | |
| 11 | Ш4.04.00.011 | Вал | |
| 12 | Шпонка 36х20х90 | Шпонка 36х20х90 | |
| 13 | 7524 | Подшипник 7524 | |
| 14 | Ш4.04.01.000 | Корпус в сборе | |
| 15 | ЛБУ-08-08 | Болт | |
| 16 | Шайба | Шайба | |
| 17 | Болт М12-6g.35.56.019 | Болт М12-6g.35.56.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
